成都交子人行桥公园景观

▼晨光下的交子人行桥面公园

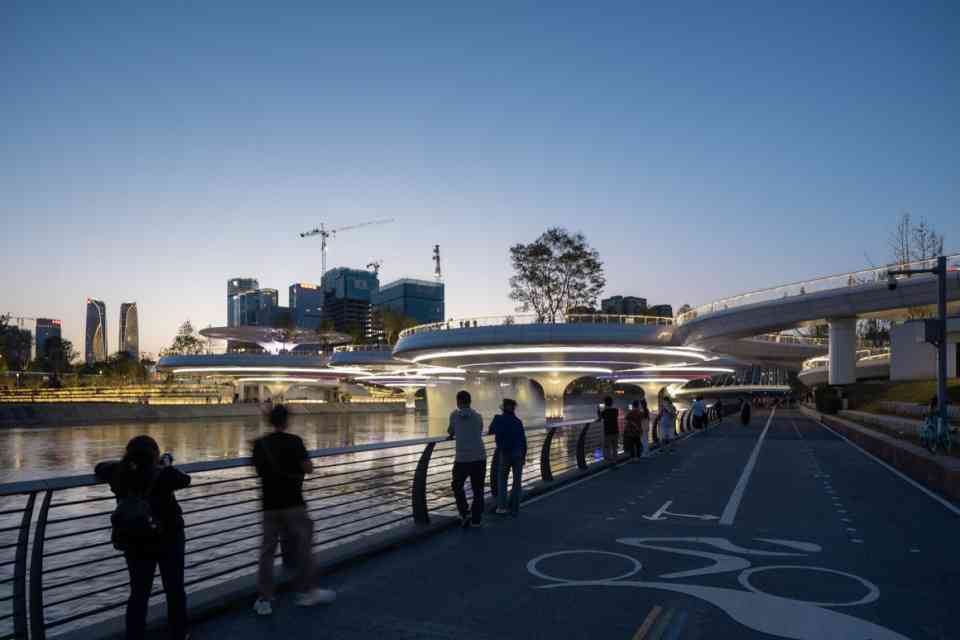

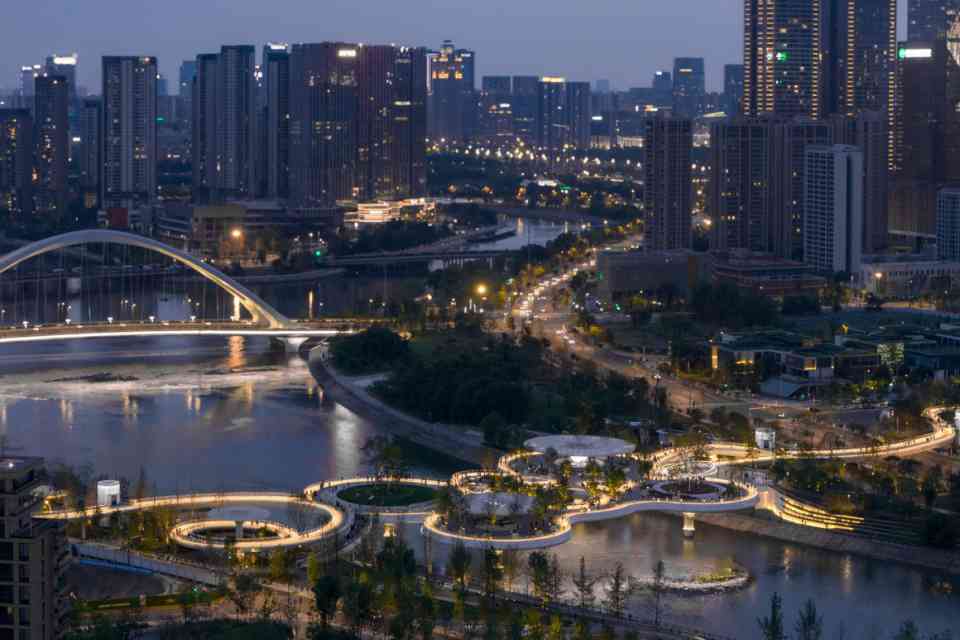

▼华灯初上锦江沿岸

我们作为方案深化及施工图设计单位，在交子桥整体规划、设计的内容前提下，重新组织与地面绿地系统的衔接、恢复滨河绿道与桥面公园的交互关系，同时在桥面公园整体极限结构的限制下呈现桥面绿地系统的落地。实现了东西绿地公园、南北立体游逛系统的有效链接。与滨河绿道系统形成纵横交织的公共景观开放空间，提供一处可游玩可感受可亲近自然的市民空间。

▼从桥面公园望向交子绿轴

▼低水位时，从锦江水面望向交子人行桥

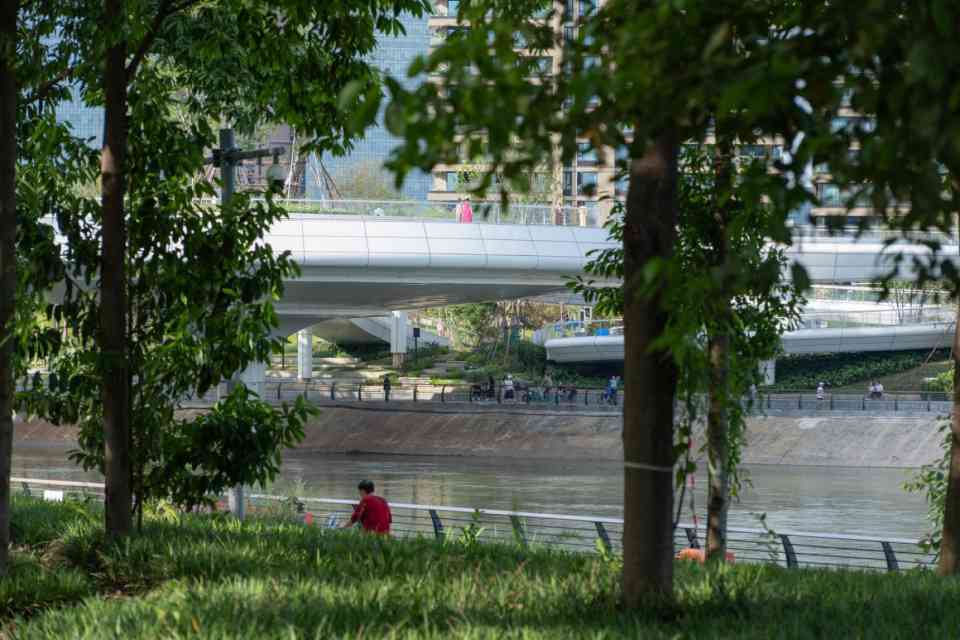

▼从地面滨水绿道望向交子人行桥面公园

项目的建设将完善成都市金融总部商务区区域内慢行交通系统，满足片区交通的需要，加强交子公园东西两岸的联系，给居民工作及生活带来极大便利，提升交子公园金融商务区的整体形象及城市感受力。

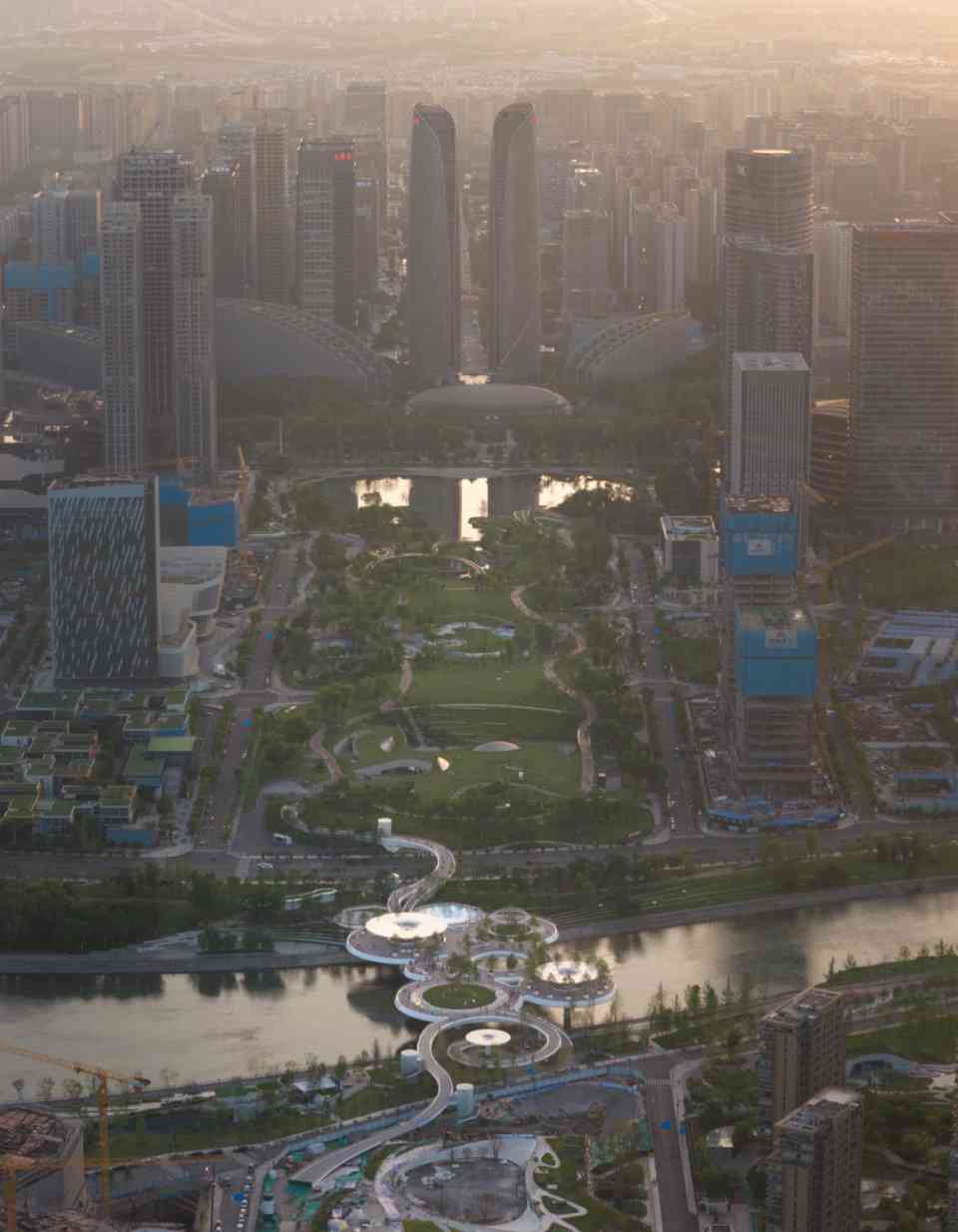

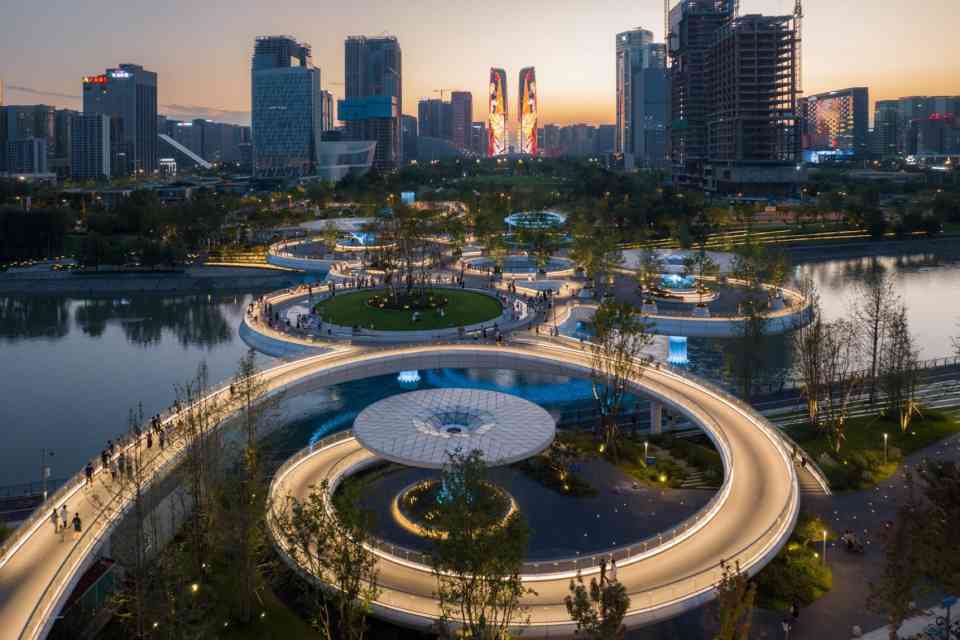

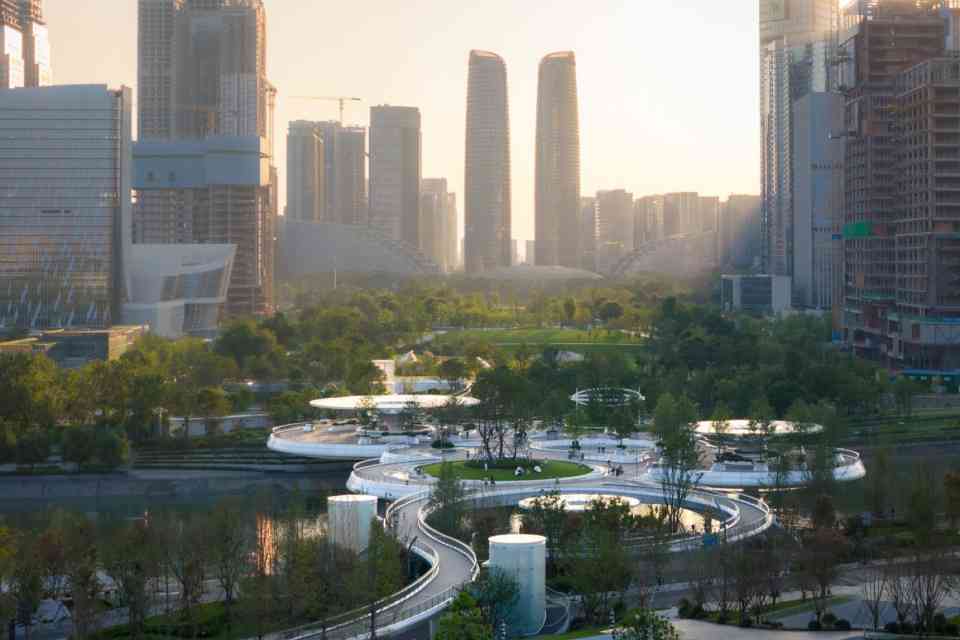

▼空中鸟瞰交子绿轴

▼夏日暮色十分，人们漫步交子人行桥面公园

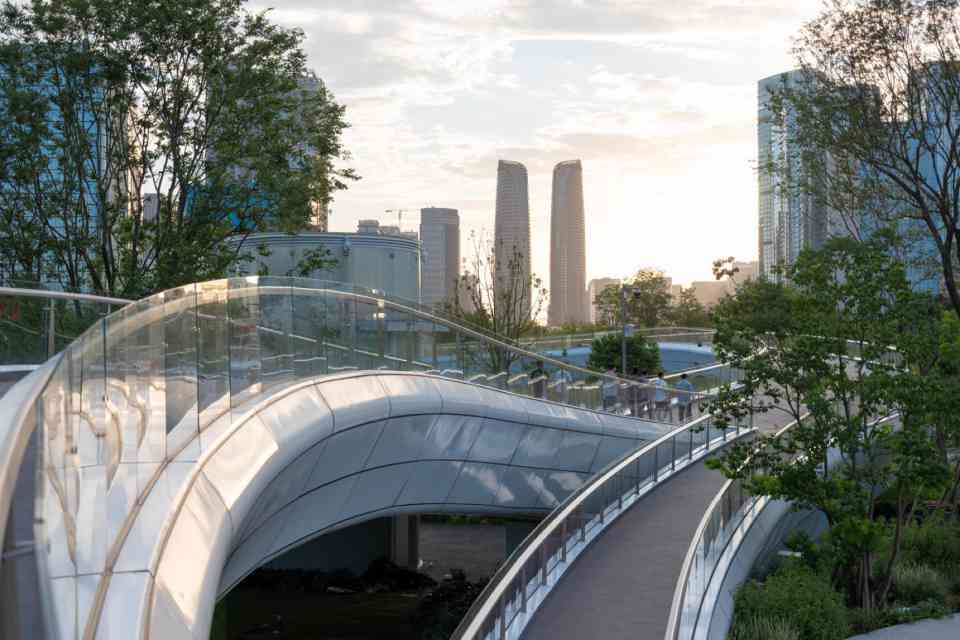

▼从桥面公园望向金融城片区

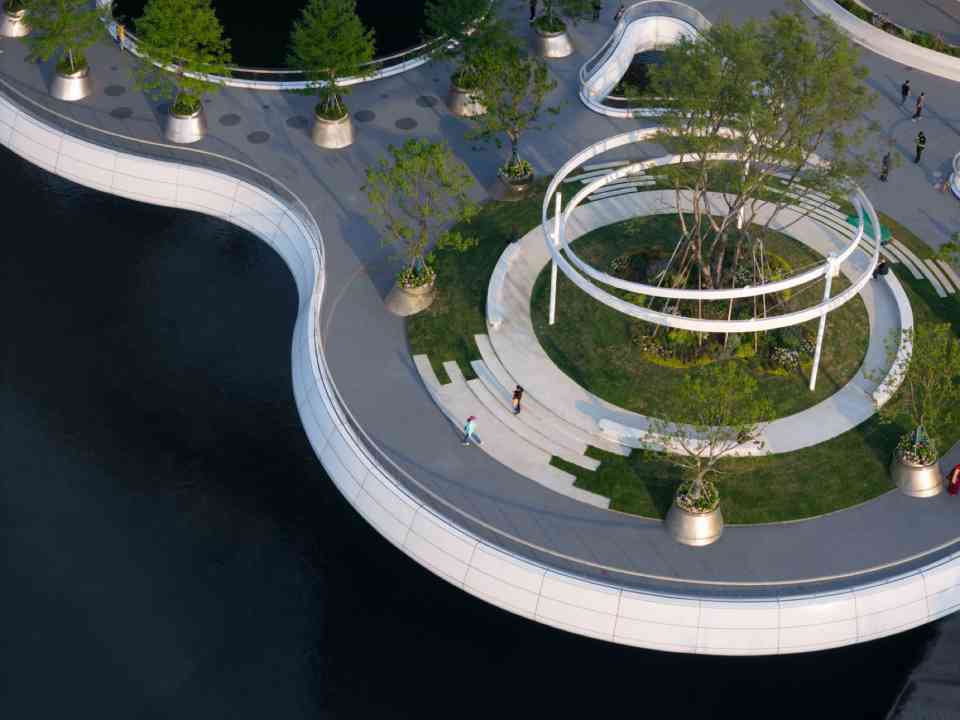

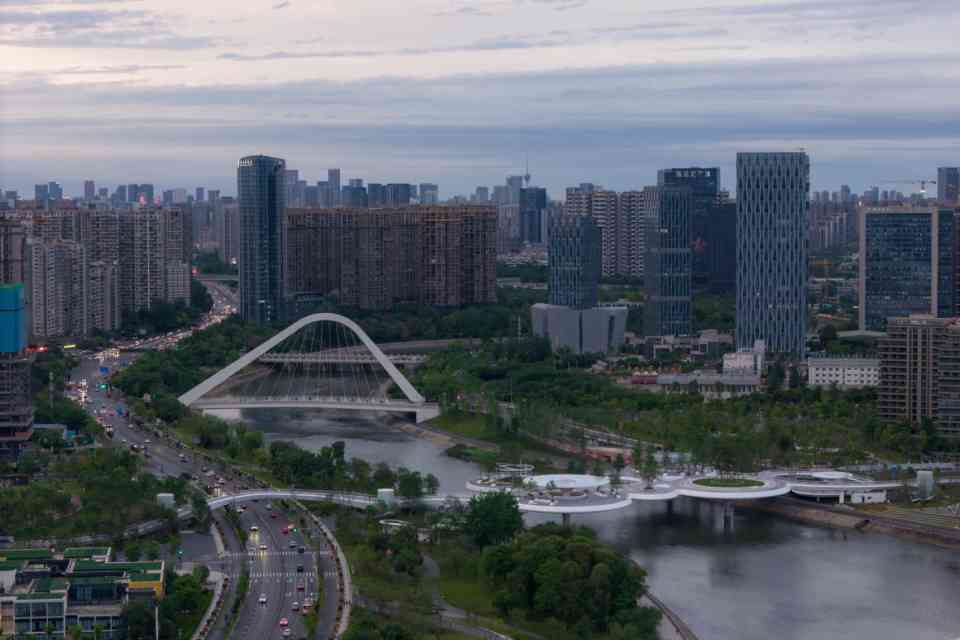

▼鸟瞰城市主动线及人行桥

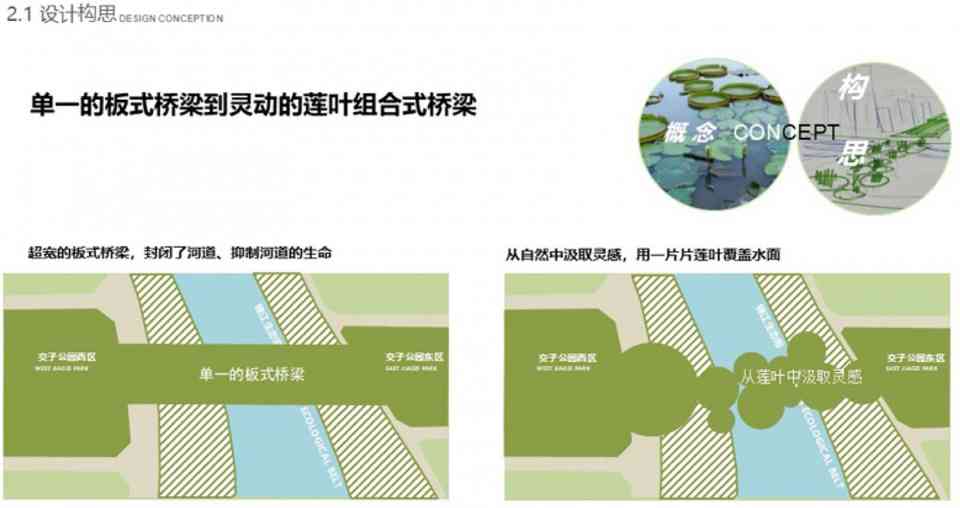

在这一前提下，桥梁设计团队提出了盖板式桥面公园的概念，保证了在桥面通行的基本功能下，还能最大程度链接东西公园的绿地系统，让人行走在桥面上，也是在公园的整体系统中。并提出单一的板式桥梁到灵动的莲叶组合式桥梁的思路，结构形式从自然中莲叶生长的茎杆中汲取灵感，创造出10大空间节点，增加桥面游逛内容的丰富度，实现绿色开放、全时共享的桥上花园。

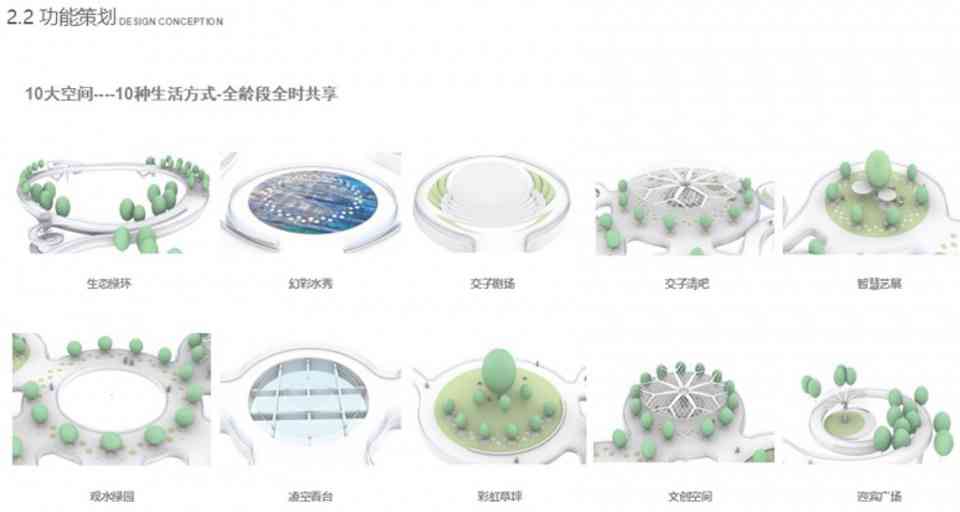

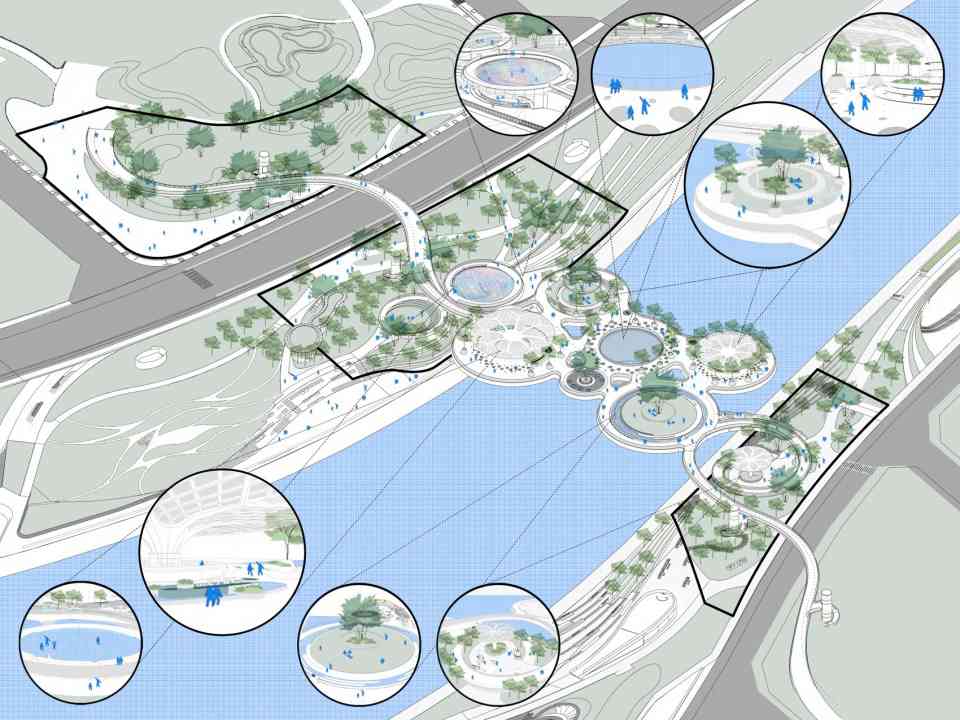

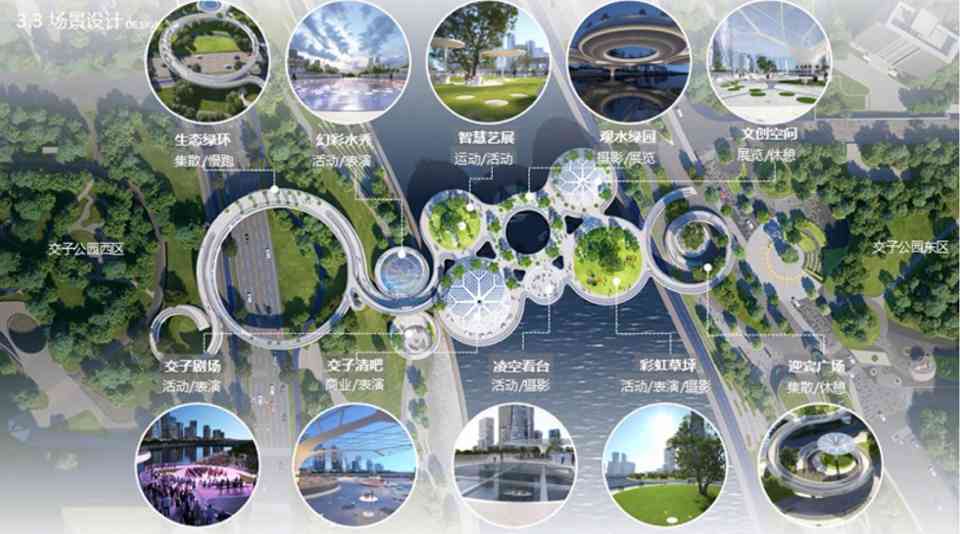

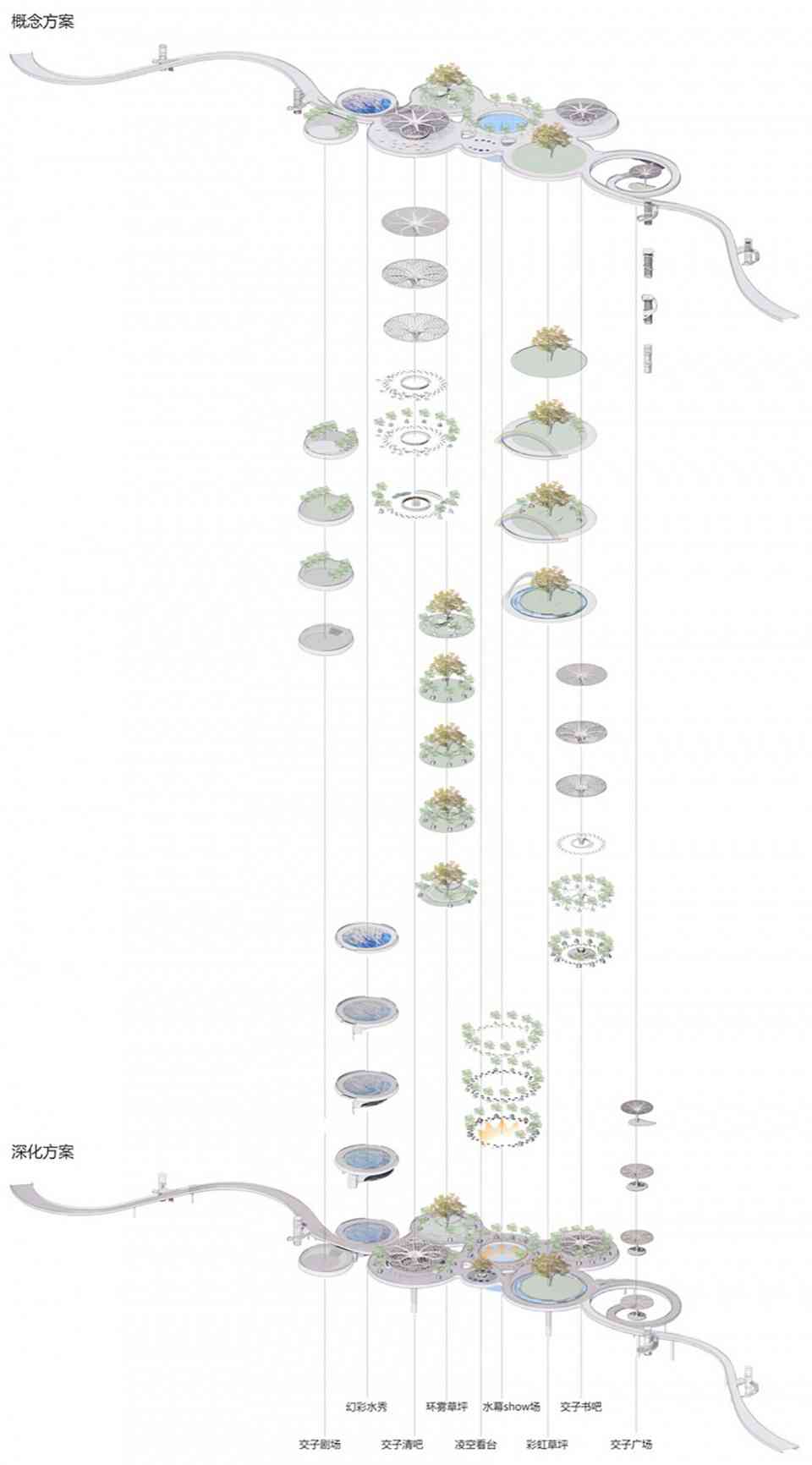

▼桥梁方案设计提出的桥面十大空间

▼深化方案后的桥面、桥下景观系统

深化设计之初，桥面公园的一些基础信息由于河道管理对于桥墩数量及直径的限制，对桥面结构计算就提出了较高要求。在盖板部分的桥梁深化设计时，结构设计单位为了解决这一难题，经过数轮论证及计算，通过四根桥墩柱撑起了整个桥面，最终形成桥下净空8.8米，桥墩柱直径2.5米，桥墩净距67.5米，既保证桥下通航的前提，也使得整个桥梁系统看起来像是漂浮在锦江上的“绿色浮岛”，轻盈且科幻。

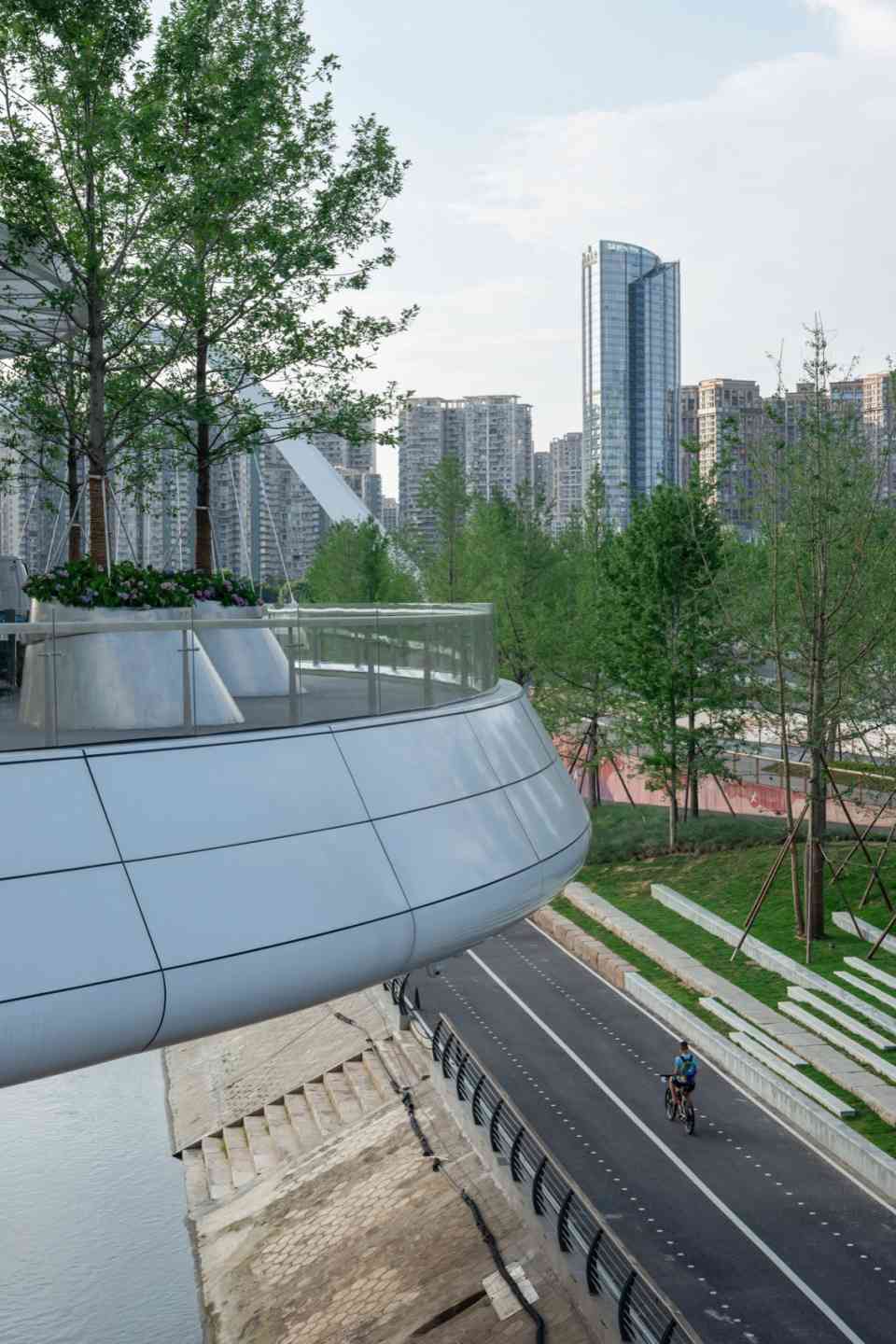

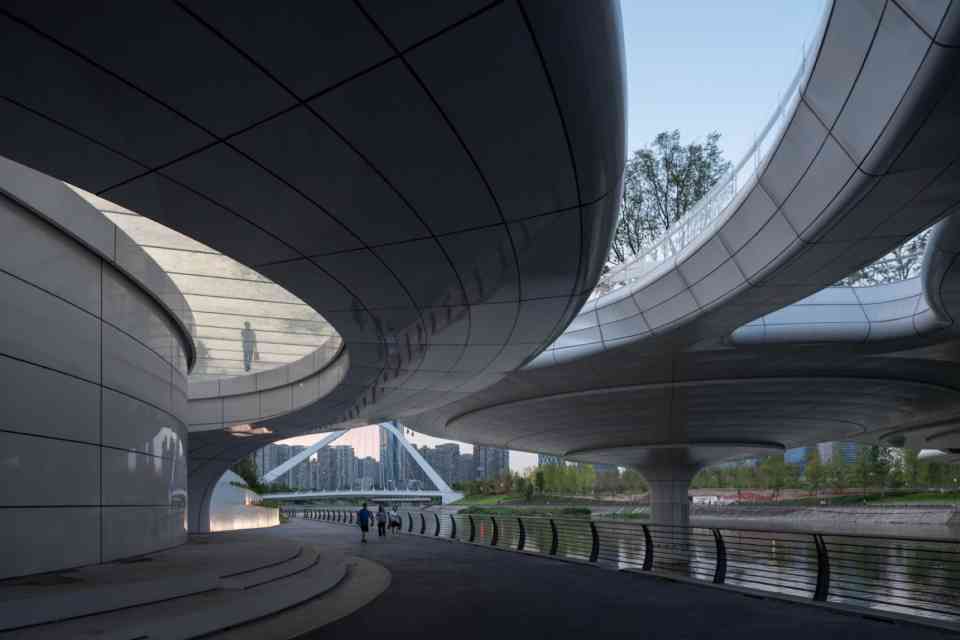

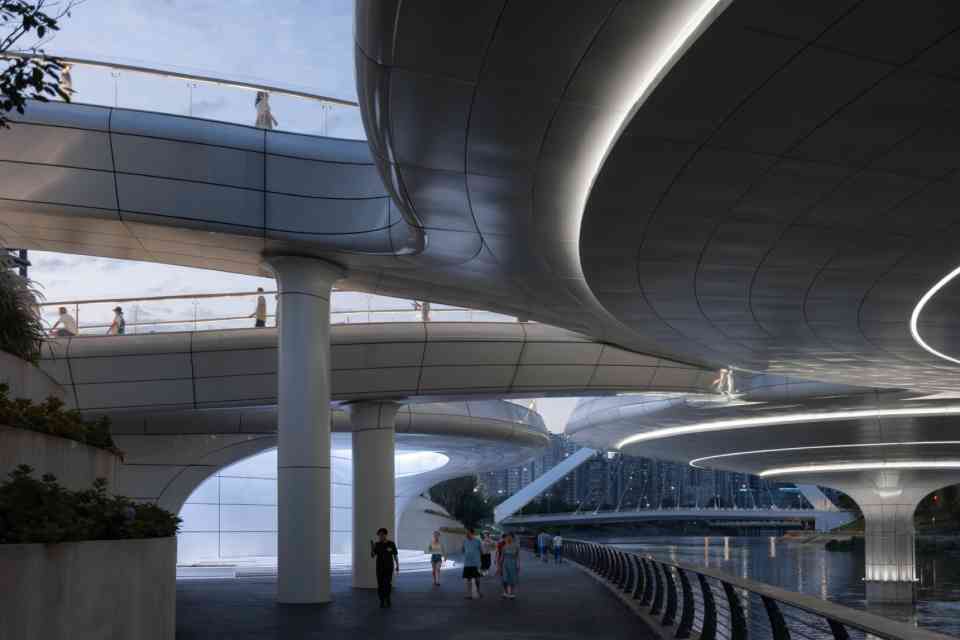

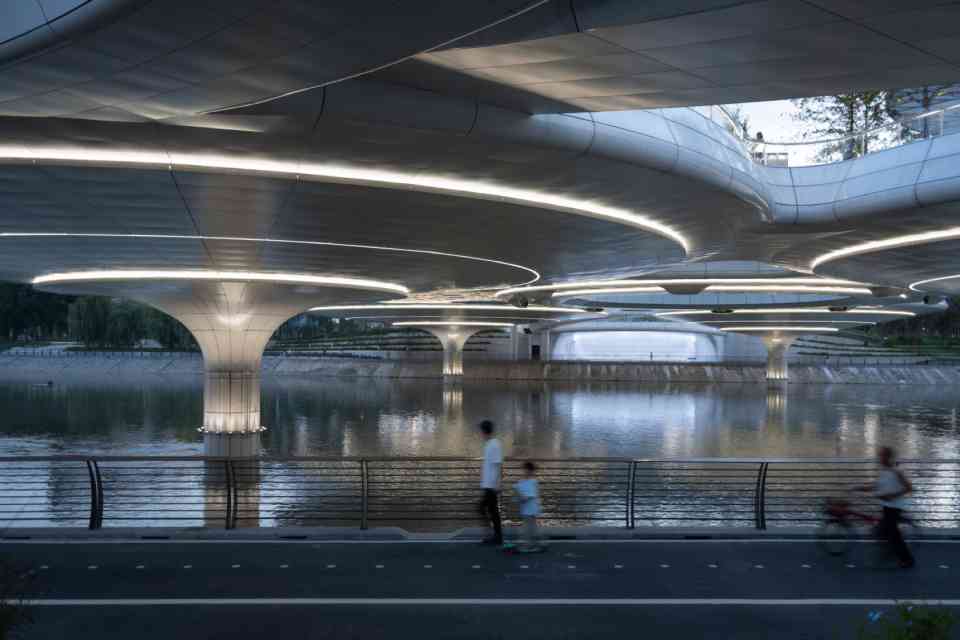

▼滨江绿道上看到的人行桥下部

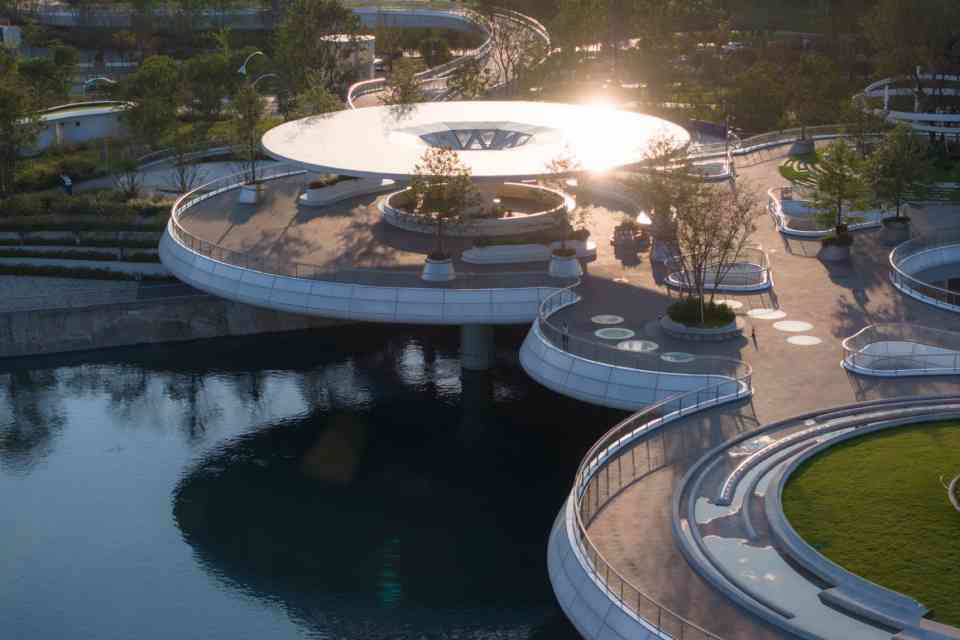

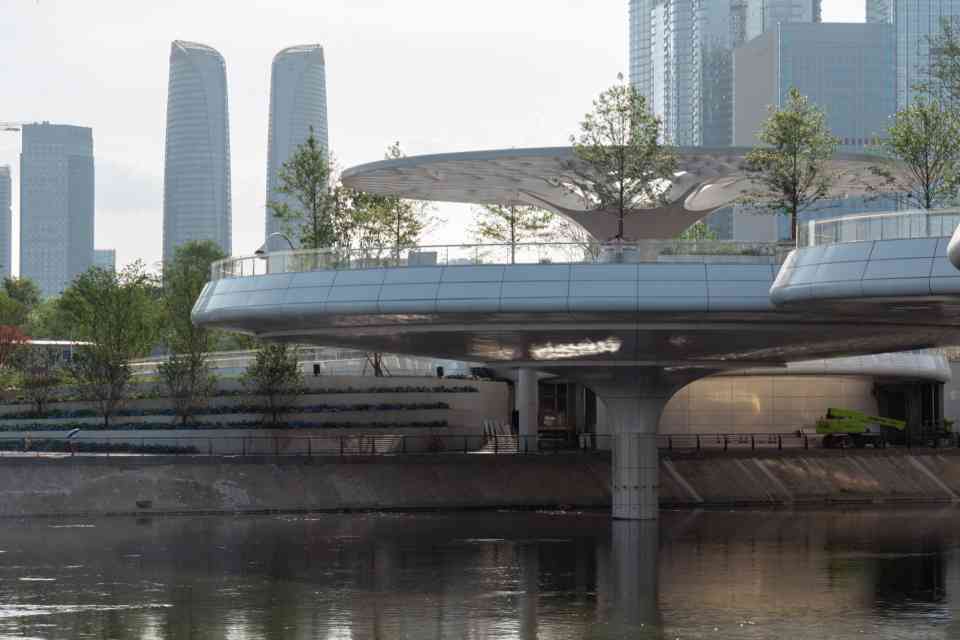

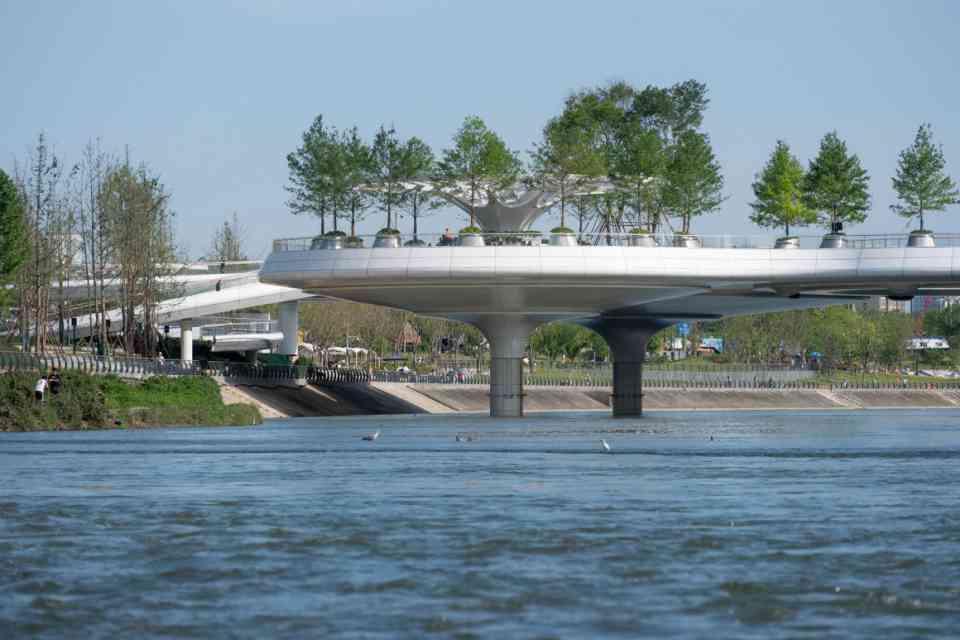

▼漂浮在锦江上的人行桥面公园

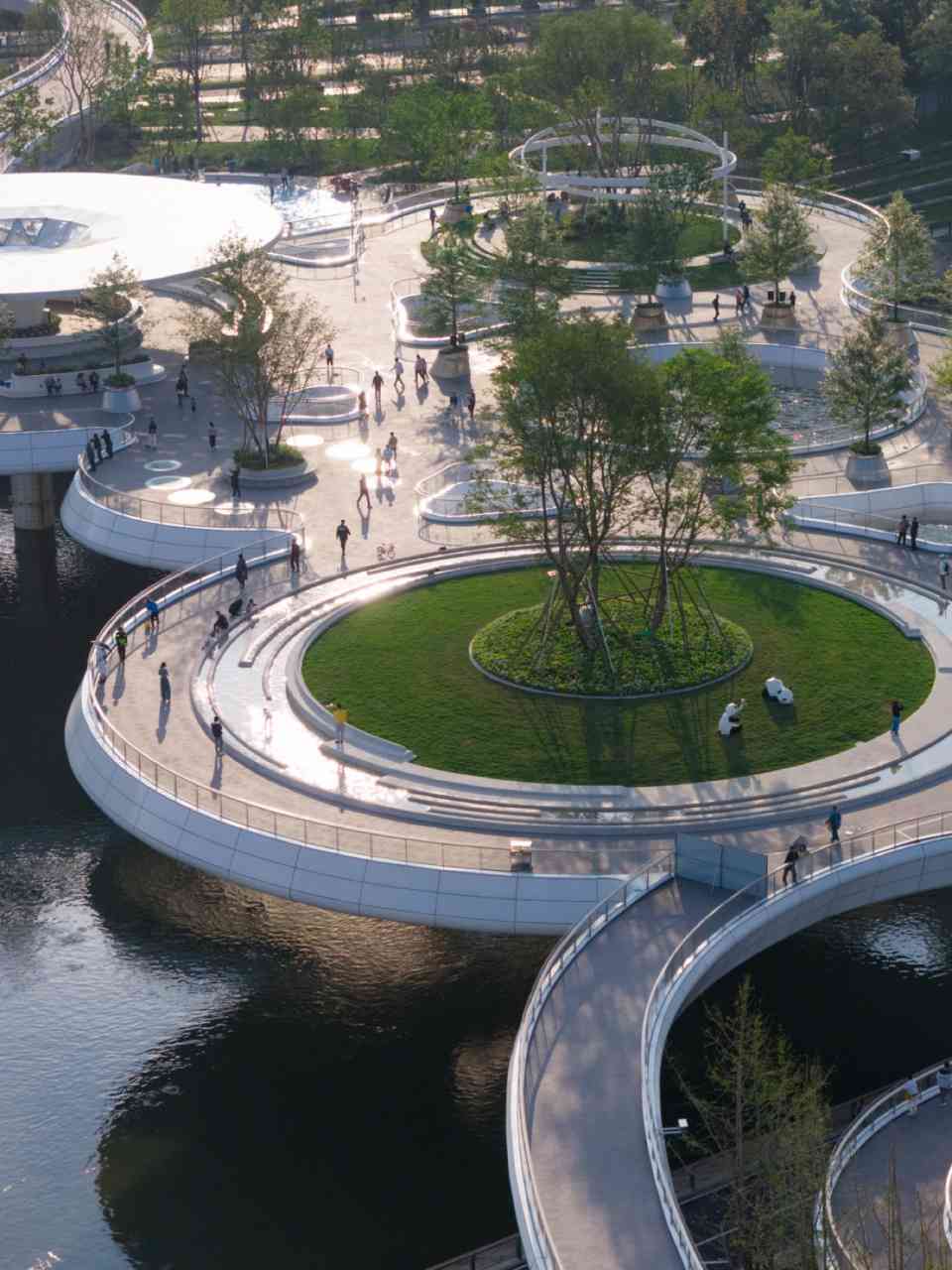

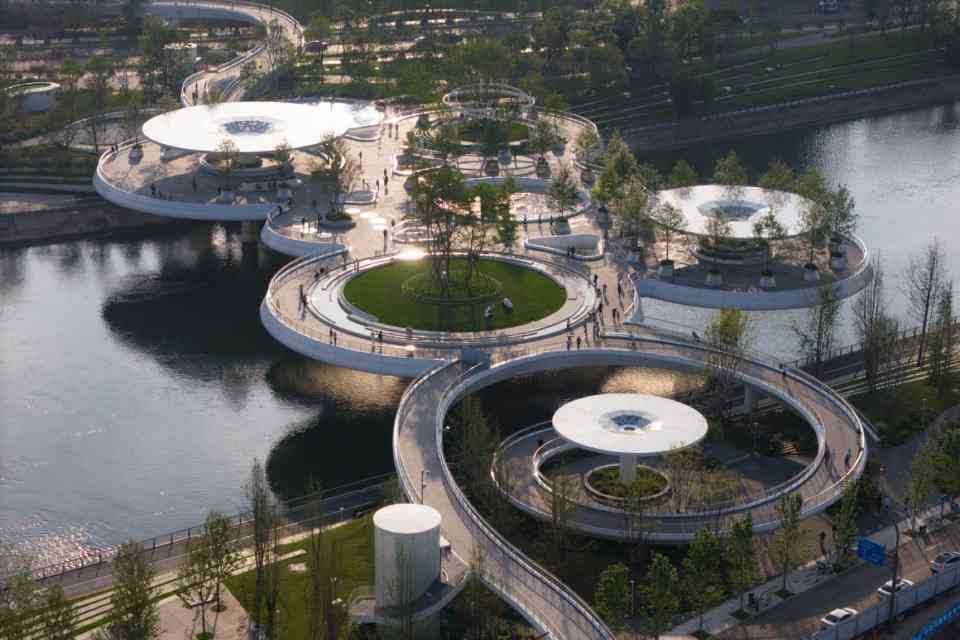

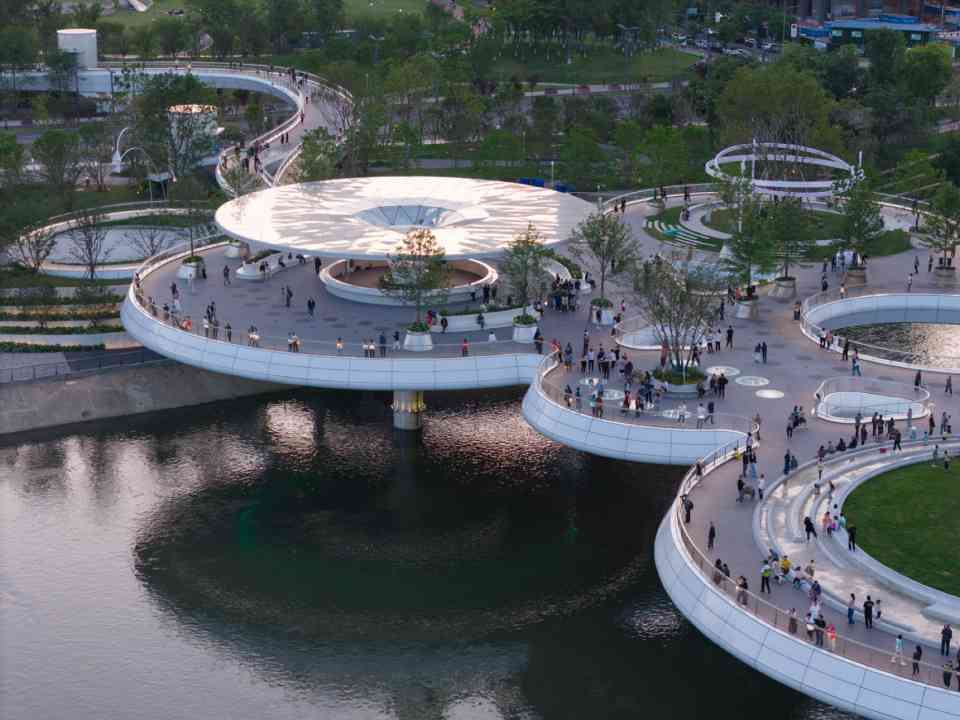

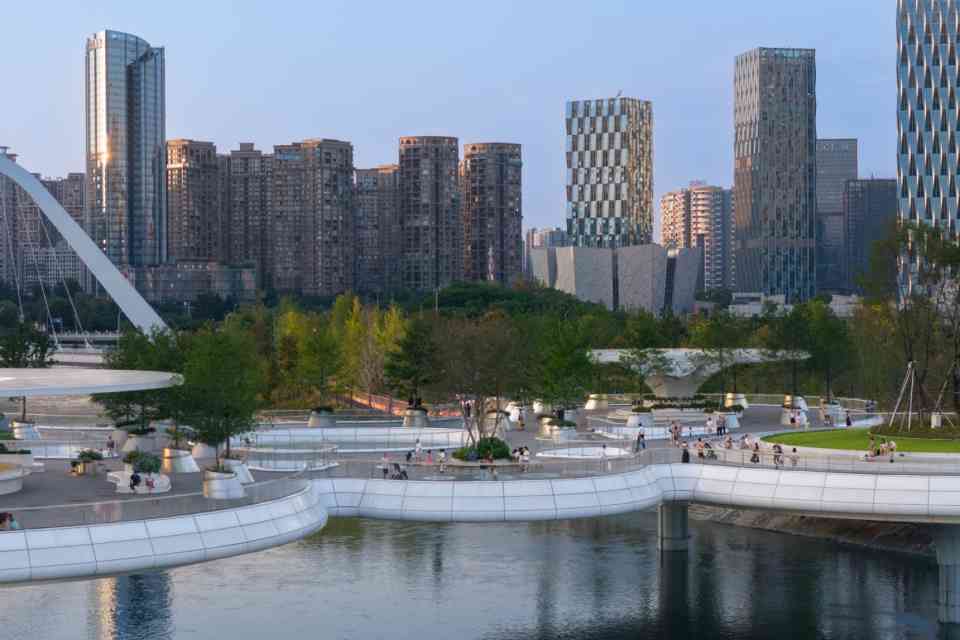

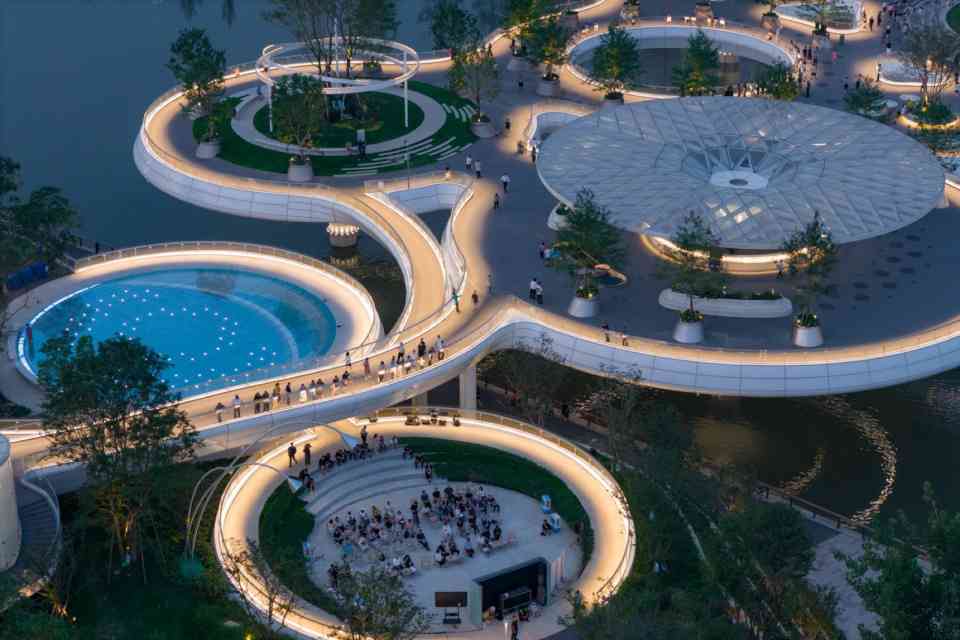

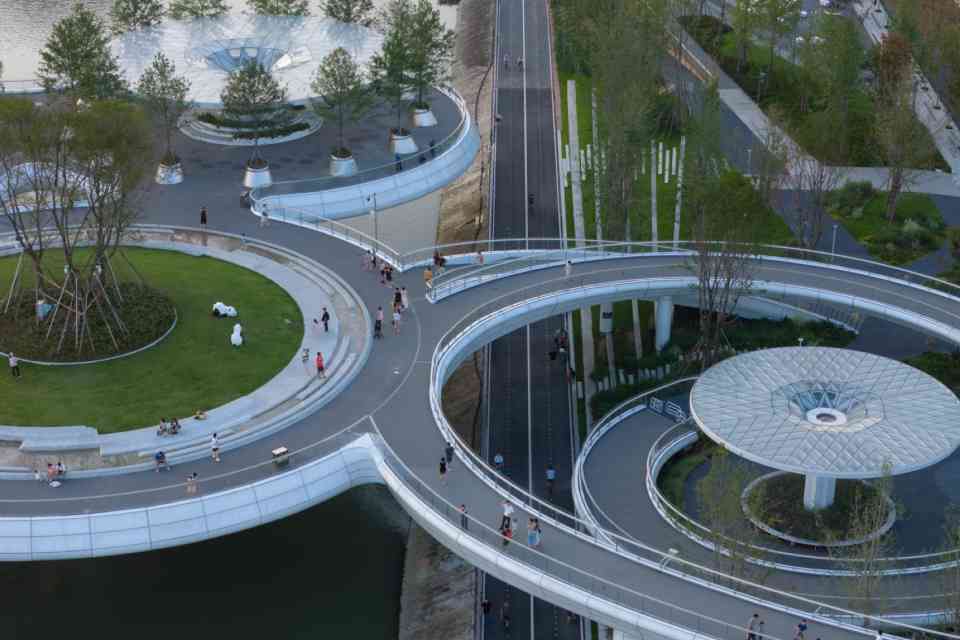

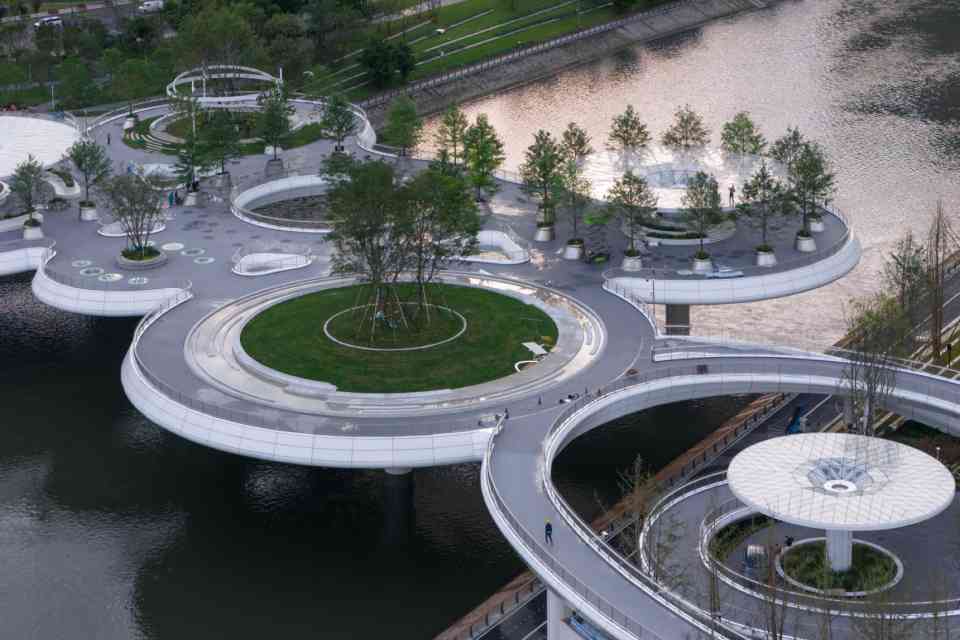

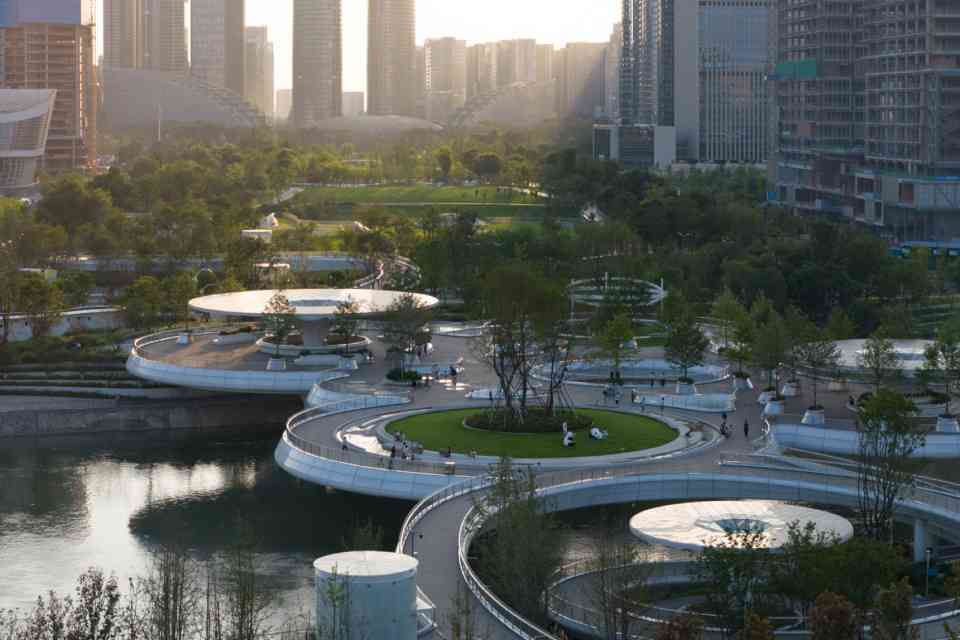

▼多个“浮岛”链接的人行桥面公园

▼漂浮在锦江上的“绿桥”

四根结构柱完成了对桥面的支撑，桥面的荷载预留十分有限。主桥圆盘中间半径4m范围内拟进行植树，按照等效覆土1.5m进行考虑，即圆盘中心半径4m范围内按照27 kN/m2进行计算。圆盘靠近人行道4m范围内考虑按4m等间距环向植树，按照150kN集中荷载进行计算；桥梁的钢结构板到完成面预留5cm厚度，需要同时考虑所有桥面系统的给排水、强弱电、泛光系统、专项系统的管线等，还要考虑抗拉抗变形的高性能地面铺装。这些内容需要一个集成的整体统筹考虑方能完整得以实现。

▼市民在公园俯瞰河景

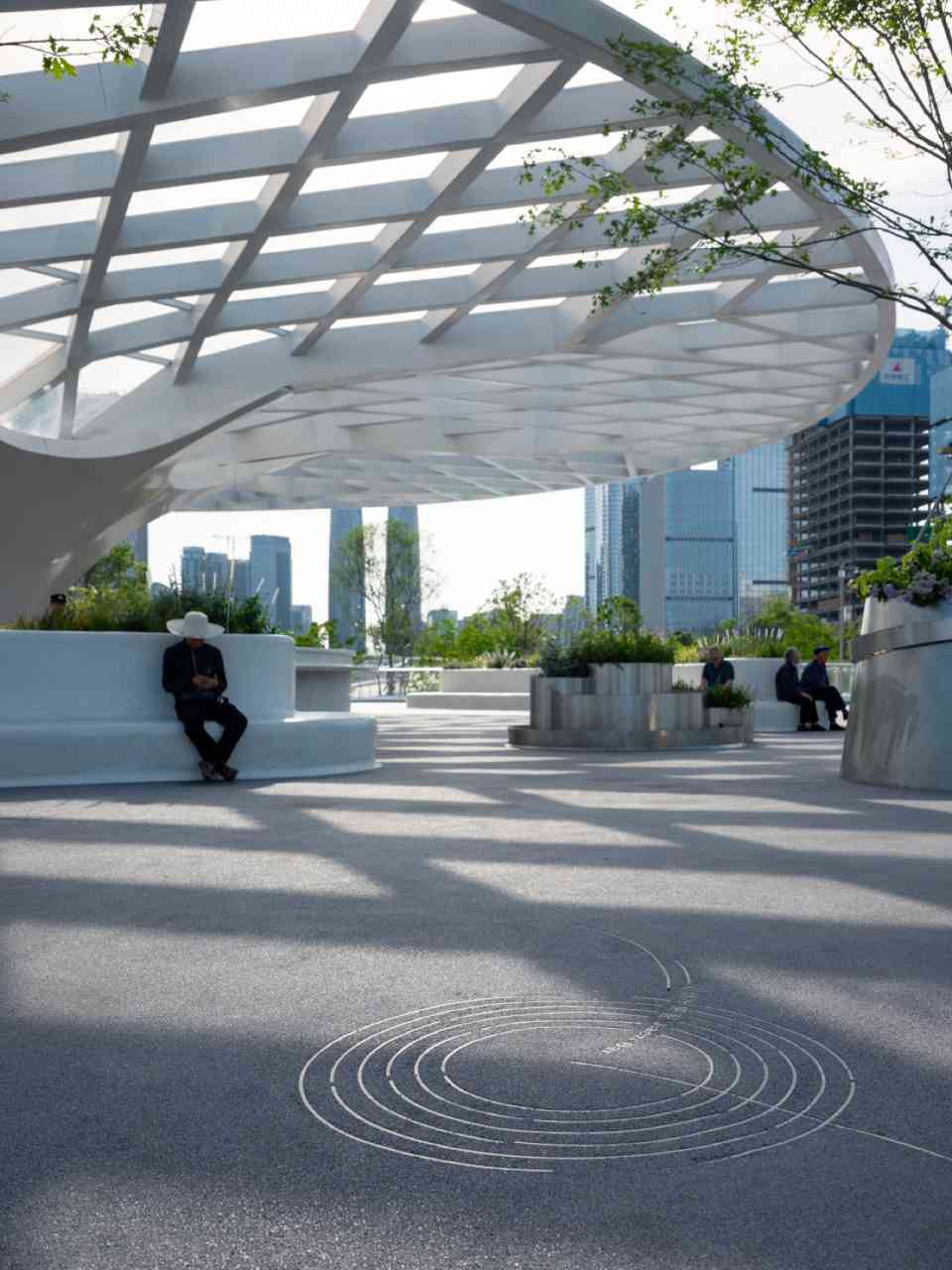

▼在廊架下休憩的市民

▼能从桥面看到河水的开洞，同时也是夜间一处隐藏的景观点

明确架构 梳理专项实施必要条件及各关联衔接项在深化工作之初，我们讨论、梳理了桥面几个节点的主题内容，需要从材料、生产厂家、实施路径及条件，并跟桥体本身的结构特性、材料特性相结合，反向推导其之间的组合关系、管网逻辑、形体关系及材质感受等。项目的难点在于多处技术综合应用在国内当属首例，在前期的统筹协调及设计安排上面临较大难题。

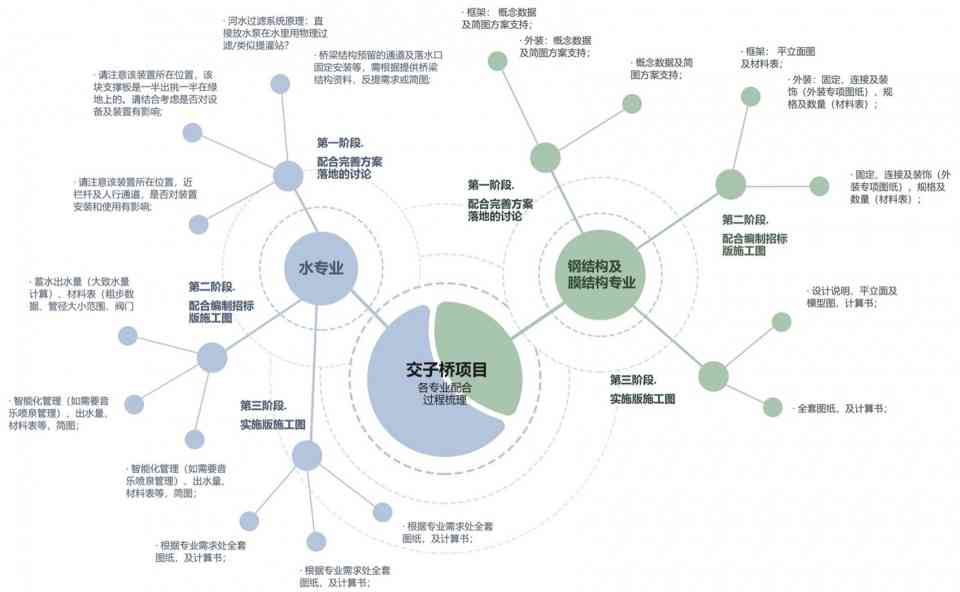

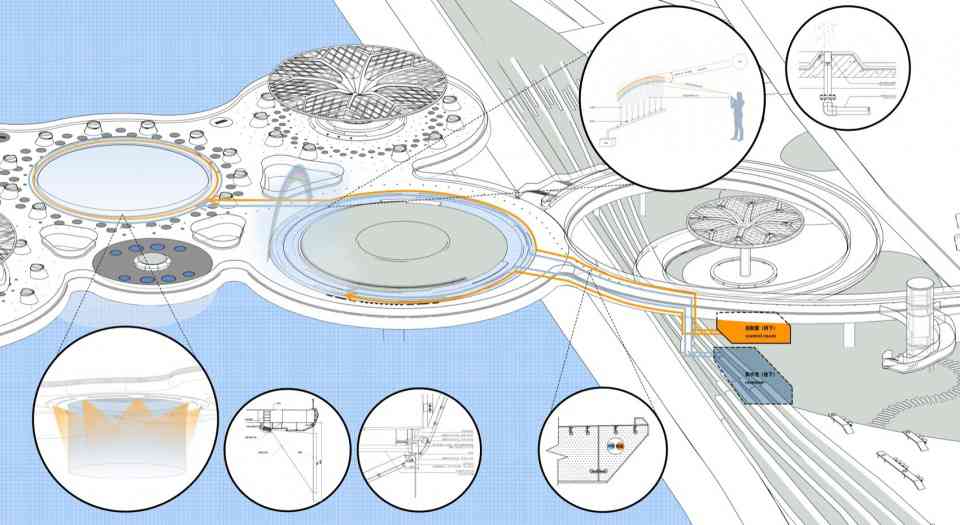

▼工作初期对各专项节点梳理

在与多专业的多家供应商、顾问团队讨论后，最终确定多节点的组合关系。明确了设计深化工作的组成顺序。例如，需要兼顾多景观节点的供水，在给水方案上，如何到达桥面就有多条路径，但需要协同各专业一起讨论，得出初步实施方案，再经由业主方、物业管理等给出具体操作意见，再到落地的方案和技术图纸。给水达到桥面，需要再协同桥梁设计，尽量实现管线的隐藏，桥面因为面层厚度无法通过，需要从墩柱侧面寻找路径穿过，且避免能量损耗保证加压水景的功效，管道路径保证在120米以内，再从桥板面有限开孔区域升至桥面景观节点处… …诸如此类问题，需要集中的在深化设计的全过程与各专业紧密协同，保证最终呈现的终极效果。

▼人行桥深化过程分解

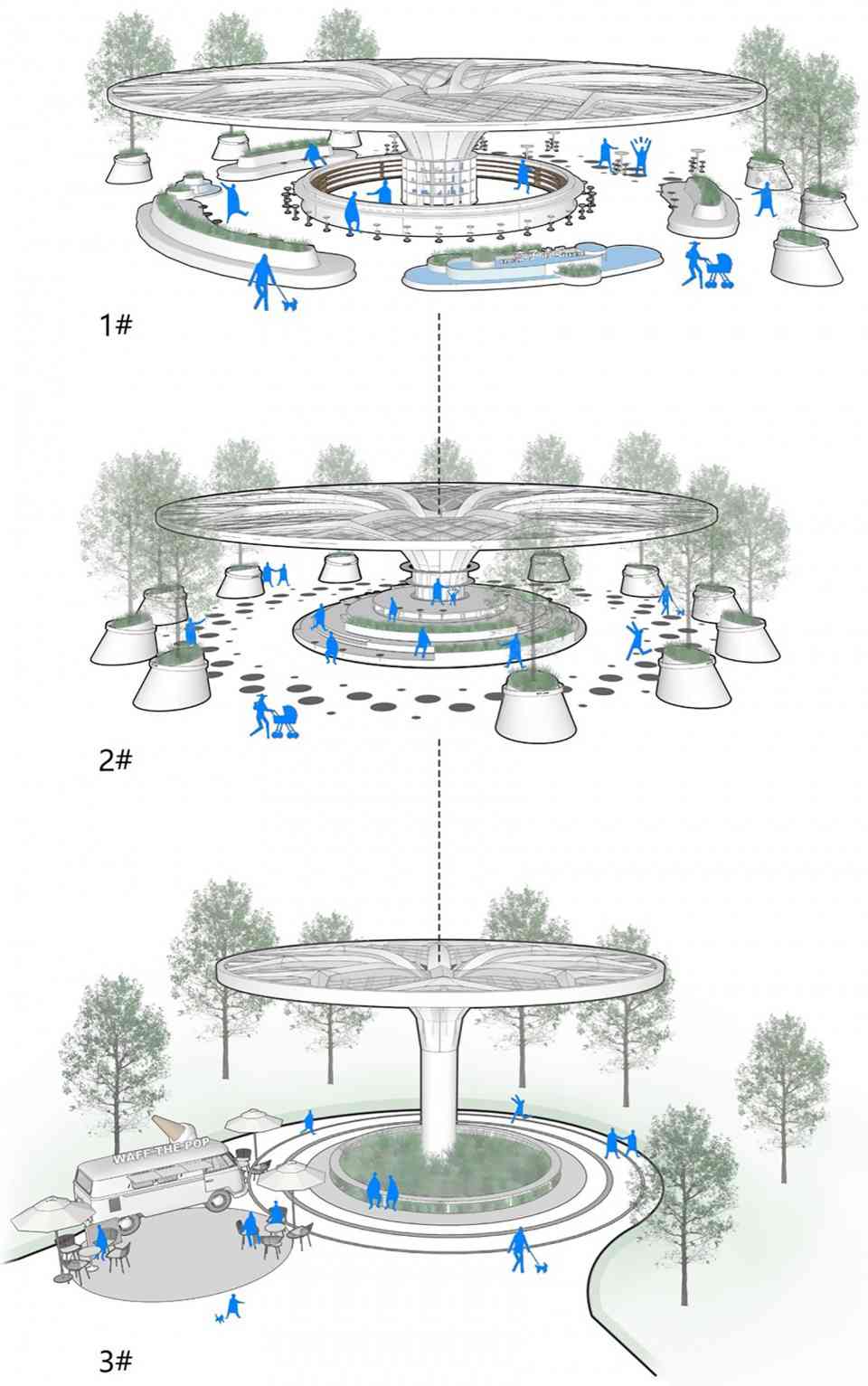

桥面廊架的实施落地人行桥在规划之初，为解决在桥面公园休憩遮风避雨的功能，设置了能提供更多人群使用的大挑檐廊架。并因为人群的聚集，为将来实施的运营空间提供可能性，形成多种复合空间的使用功能。

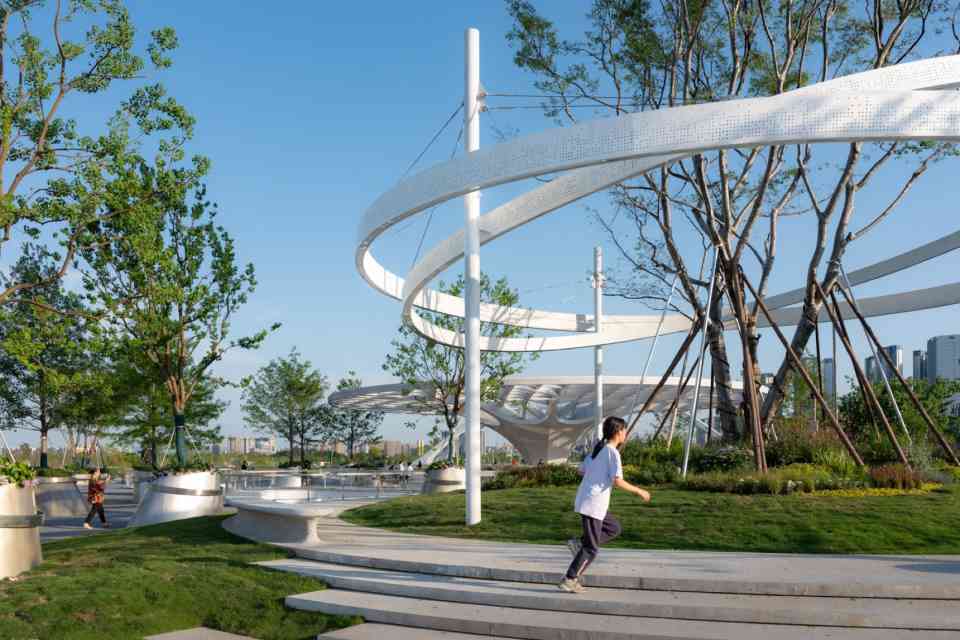

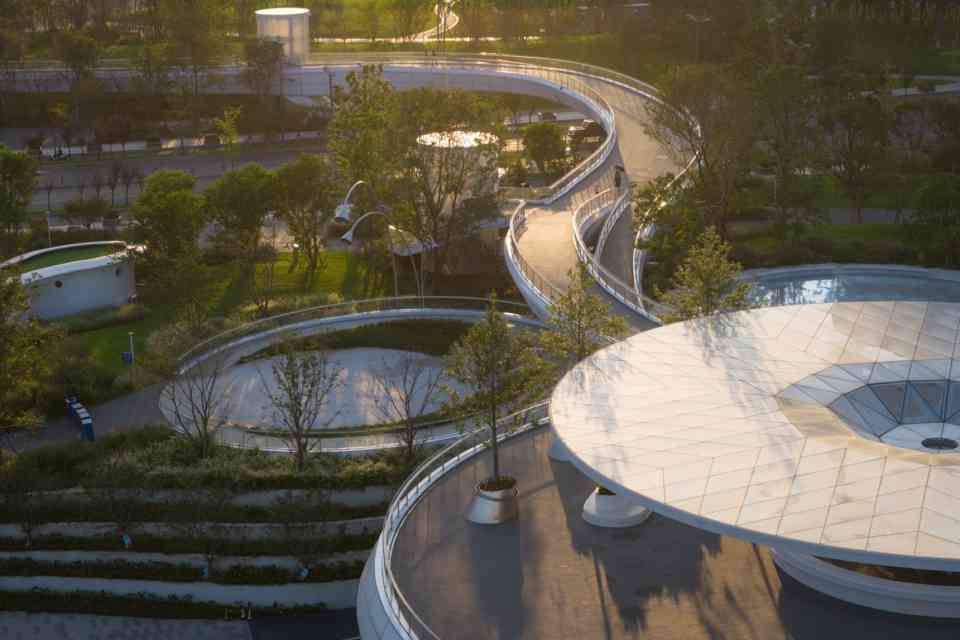

▼三处巨型廊架错落分布在桥面公园中

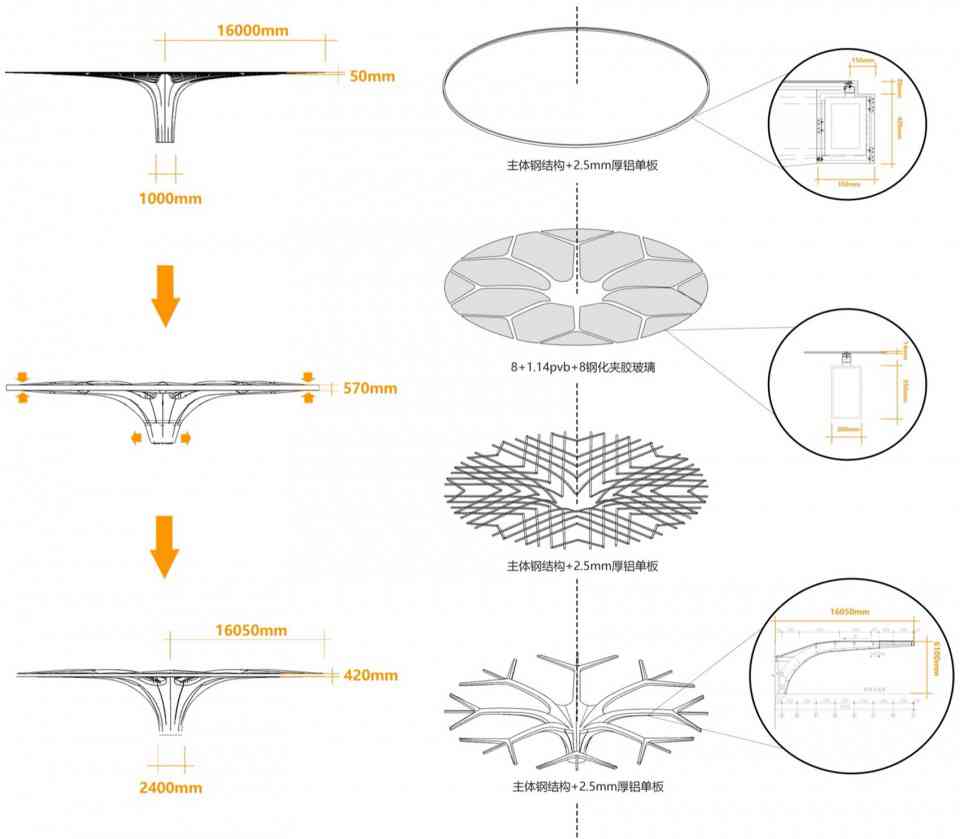

▼大跨度廊架设计演化

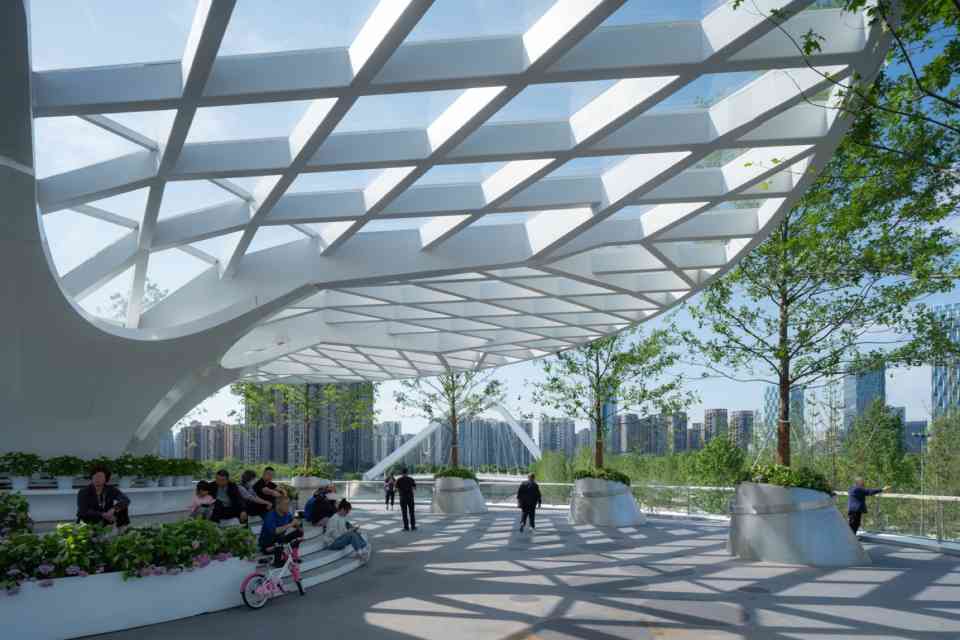

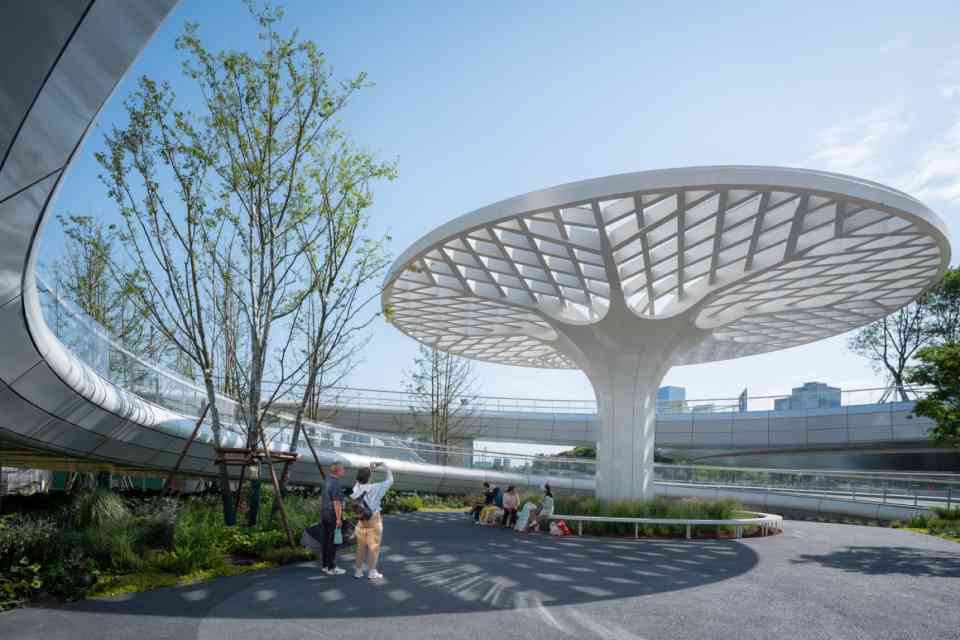

▼廊架设计细节及场景应用

但因为本身处于河道中，抗震、风力、结构荷载等诸多因素影响着大跨度的挑檐的结构实验。其中最大跨度的一号廊架，挑檐宽度达16米，并且要实现极致轻薄的边缘檐口效果，我们在结构形式上尝试过无数次，最终形成雪花状结构龙骨，叠加钢化玻璃的形式。将顶部中心向内凹，形成雨水回收的低点，利用桥墩柱向下排水，保证廊架下方足够的风雨遮蔽空间。用网状龙骨拉紧廊架，边缘处做到最小的420mm梁高，并直接用结构外露的形式，保证最小高度，再由幕墙专业于主龙骨中部区域进行外饰面衔接，以优美曲线衔接至完成面。

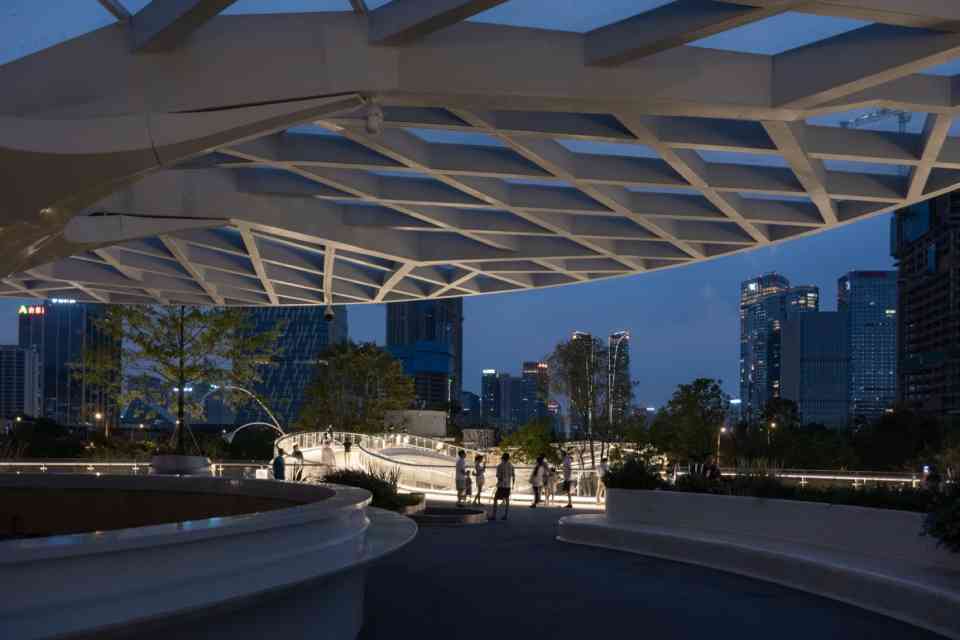

▼廊架顶向内回收雨水 向下提供遮风避雨的可运营空间

▼不同尺寸的廊架适应不同的场景空间，

三处廊架分别被赋予桥面清吧、交子书吧、交子广场的使用功能，为将来运营提供可能性，最大化提升市民休闲体验感，也使得场景活化，加强与人的交互联系，提供更多有功能性的景观场景空间。

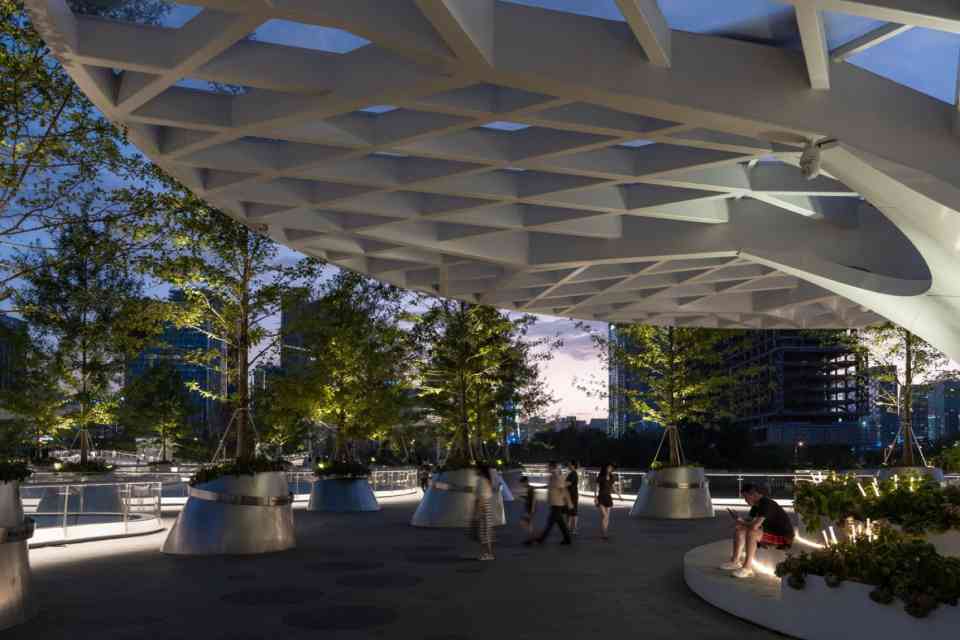

▼跨度最大的1号廊架下形成未来的可经营空间

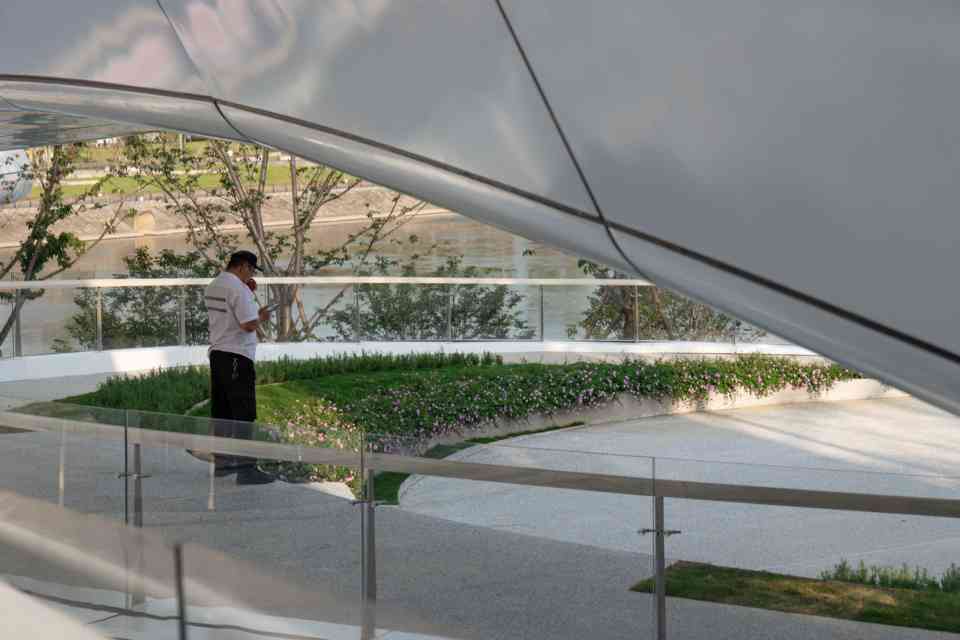

▼二号廊架下构建了一处可休憩的移动书屋，Colonnade No. 2 houses a mobile library, offering a tranquil resting area ©河狸景观摄影

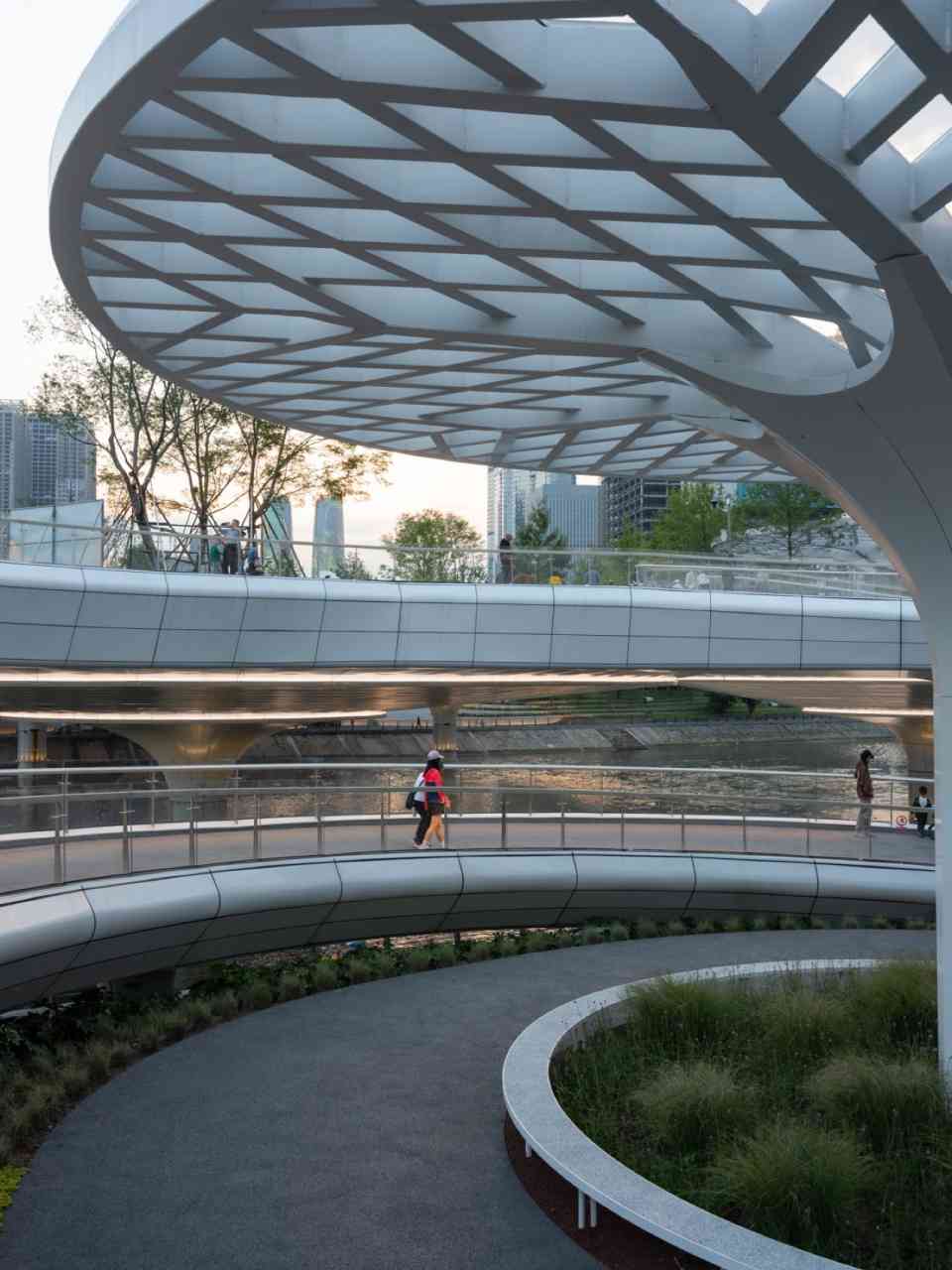

▼起坡的廊桥围绕着三号廊架螺旋升起

桥面互动的实现：水幕SHOW场、彩虹草坪及幻彩水秀
Interactive Bridge Features: Water Screen SHOW, Rainbow Lawn, and Illumination Water Display

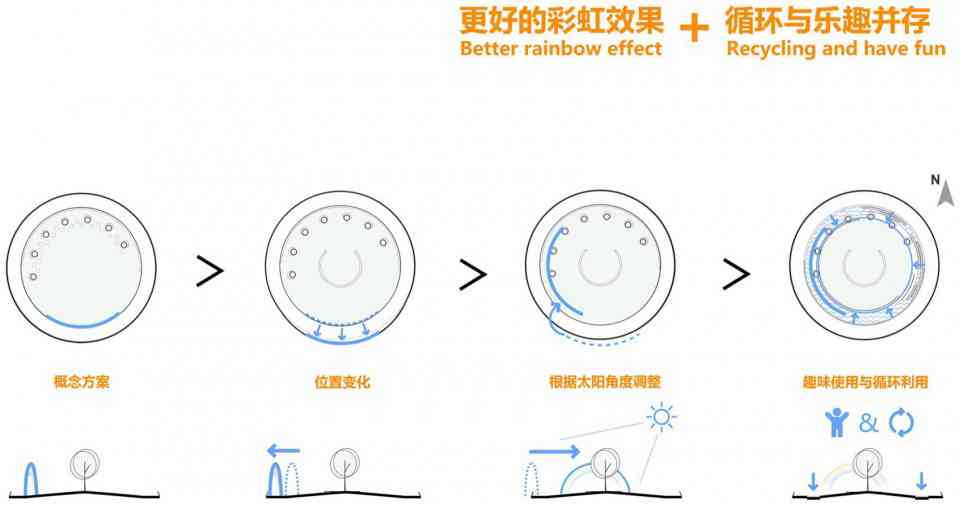

▼桥面彩虹及雾幕原理图，Diagram of the Rainbow and Mist Screen Mechanisms ©昱道景观

水幕SHOW场｜Water Screen SHOW

人行桥面公园的位置也是规划的未来锦江夜游的一个重要点位，所以于桥面正中空开处，利用桥与水面的高差，布置了一处可多角度观看的互动雾幕。利用加压的水柱向水面形成雾柱，再结合声光的配合，于环的下方利用底部吊顶轮廓，通过隐藏设置六台投影设备，利用极小的投射夹角，于雾幕背面形成画面。

The bridge deck park is a key landmark for future Jinjiang River night tours. To enhance this experience, an interactive mist screen was installed in the open central area of the bridge deck. Utilizing the elevation difference between the bridge and the water surface, pressurized water jets create vertical mist columns. Integrated light and sound effects, combined with six hidden projection devices set beneath the circular ceiling structure, project visuals onto the mist screen at precise angles.

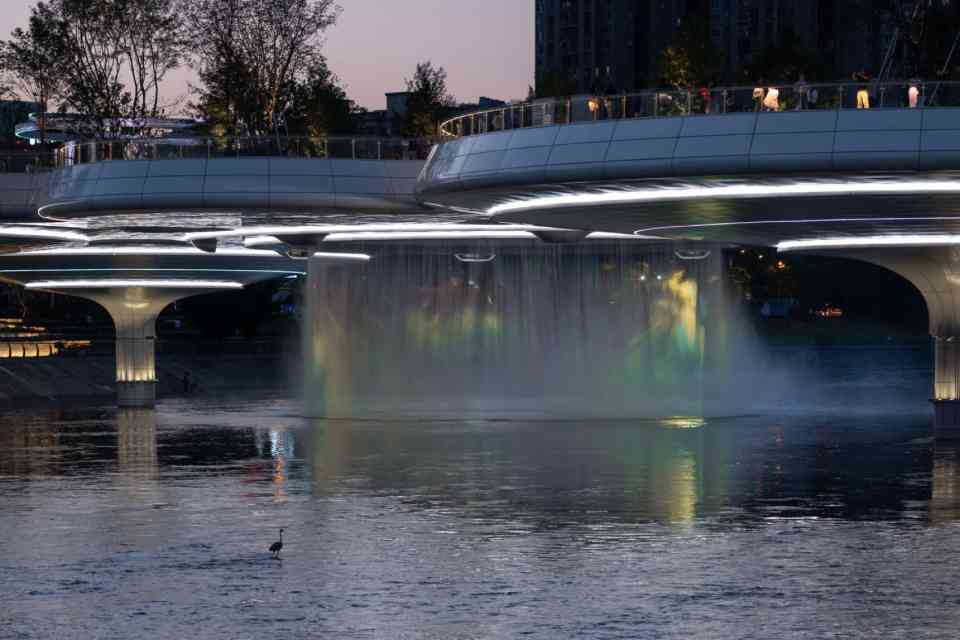

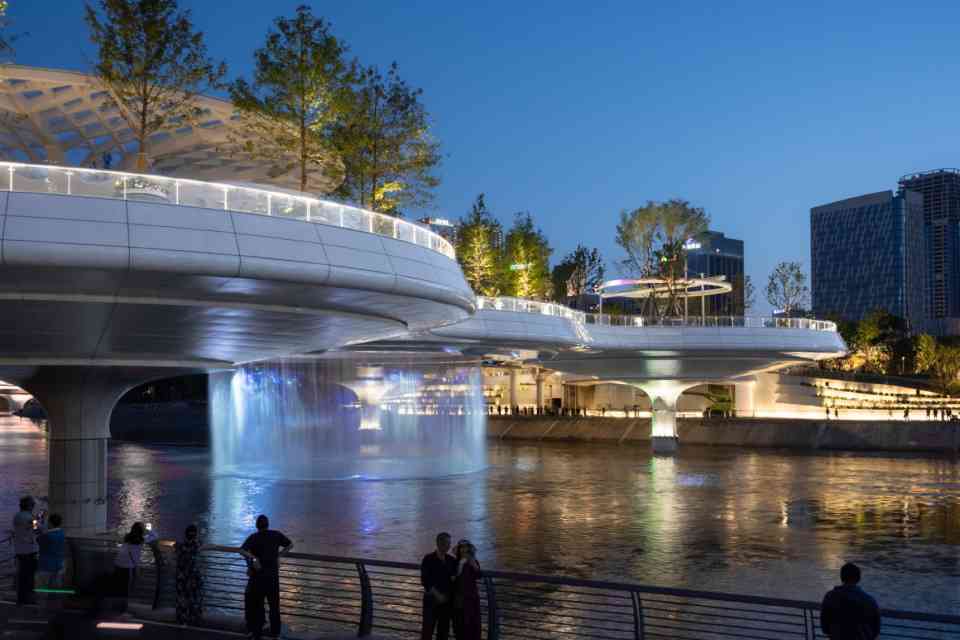

▼夜幕下，两岸围观雾幕的人们，Nighttime Scene: Spectators gather on both riverbanks to enjoy the mist show ©河狸景观摄影

通过这一节点内容的设置，实现夜游时桥面桥下皆能感受到节点内容的魅力，实现多维度景观共赏的目的，并且联通锦江及两岸可游可观的游览目的。给夜间出行的市民一处共赏、打卡的目的地。

▼在桥面观看雾幕 可以视线360度环看效果

▼适应不同观看主题的雾幕SHOW场

▼雾幕开启时 周围较远处人们也可清晰观看

彩虹草坪

在布置好夜间的景观点位的同时，白天也呼应主题，设置一处人造彩虹。根据太阳高度角的位置，在桥面合拢后实时进行现场检测，调整规划了最适合桥面成型的角度方位和观看时间，同样利用加压水柱（但控制喷射出口控制，对人体无危害）向上形成喷射柱，形成水雾墙后，在20米左右范围形成最佳观赏点。

▼彩虹开启效果

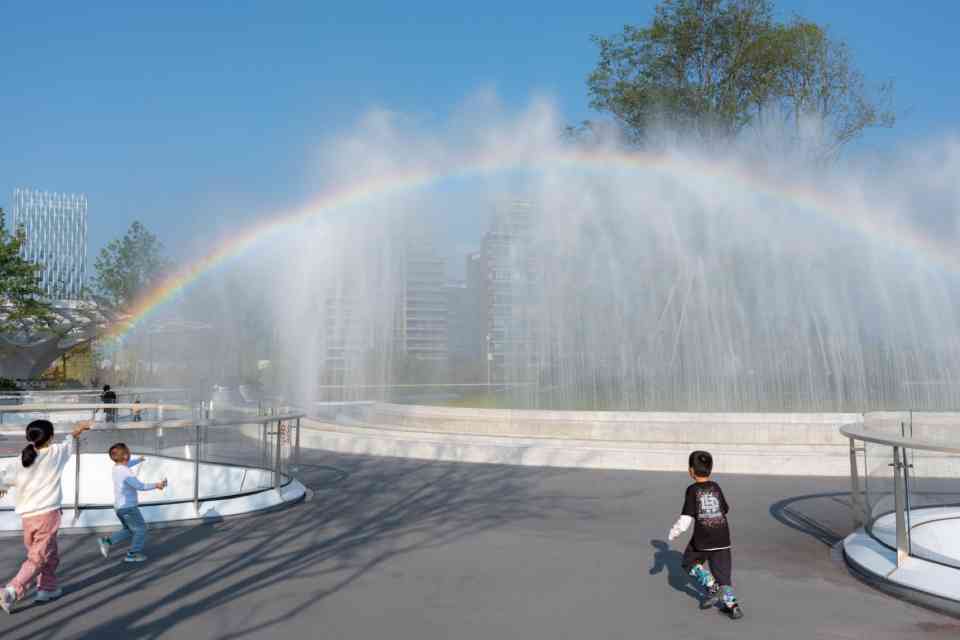

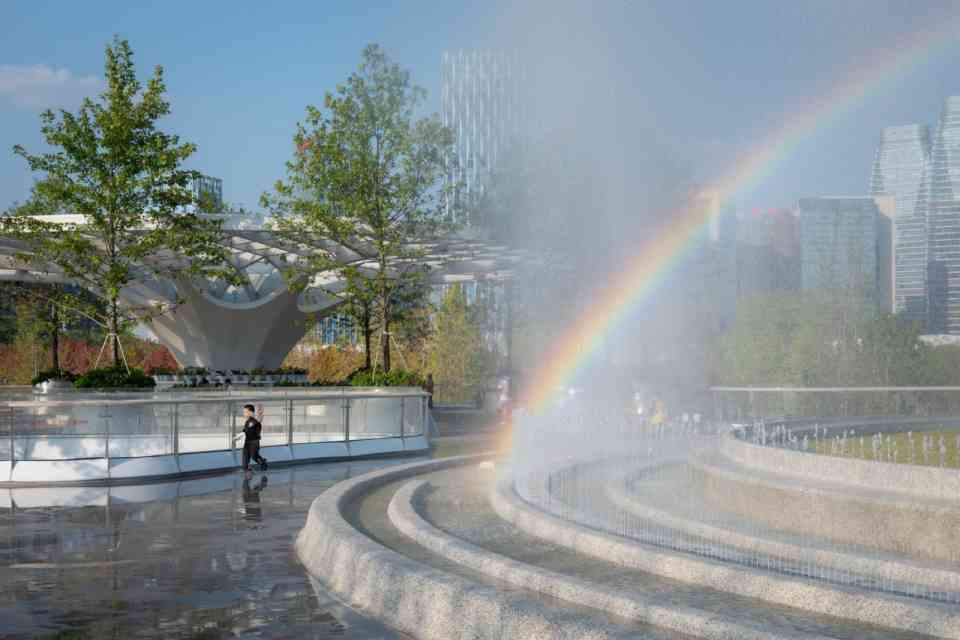

▼人造彩虹近景

▼水景顾问素水设计根据原规划彩虹位置，于桥面进行在地角度及数据测量收集，分析并建议落位了更合适的彩虹点位，我们结合新的点位进行落地设计，保证技术实际及趣味性的平衡

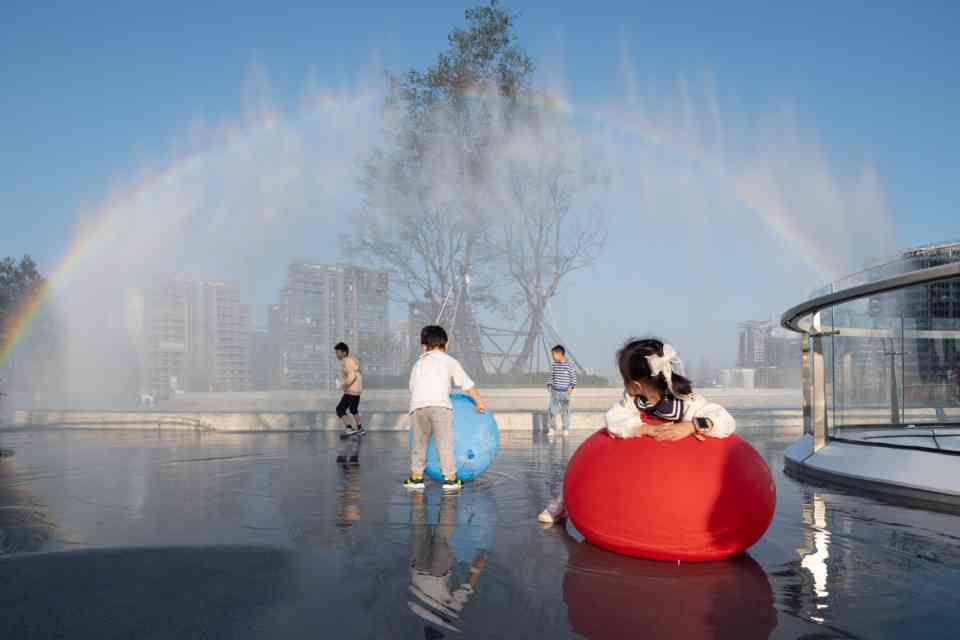

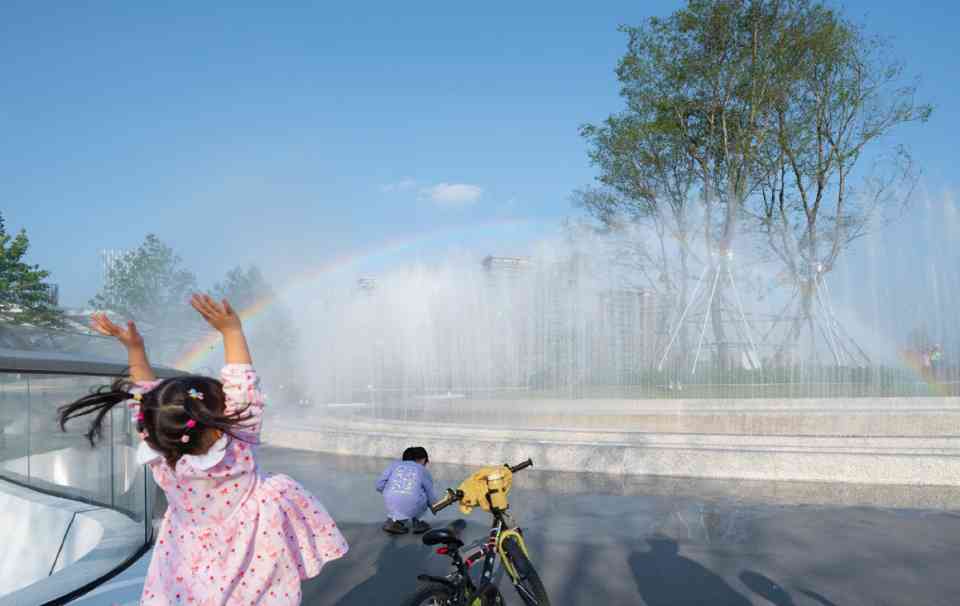

▼彩虹下，玩耍的孩童们

水柱虽然加压，但受风的影响较大，且单位立方的水量需要回收再利用。在这基础上，是否利用大量的水柱落下后，形成可戏水的场所，成为小朋友大朋友都能互动的空间。于是我们利用环形水域的形态，将加压喷头安全隐藏起来， 利用无棱角的造型处理，在水池中形成游戏水道，配合夜间星星灯及投射灯的光影，形成白天夜间都能玩乐的游乐场。

▼承接彩虹水柱落下的水池，也成为孩童嬉戏的场所

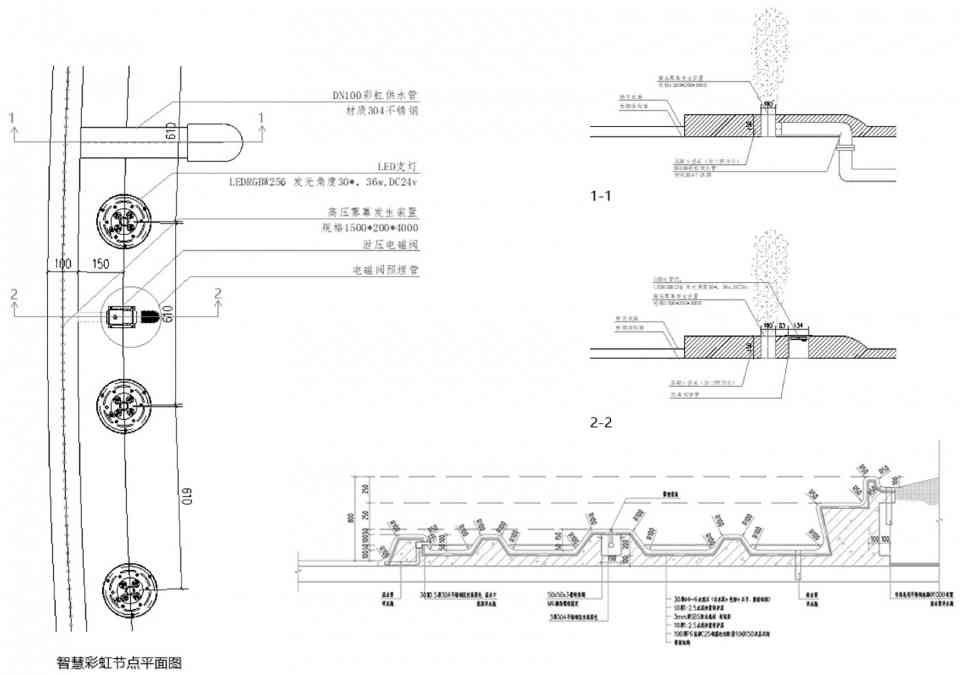

▼彩虹发生装置实施细节

幻彩水秀

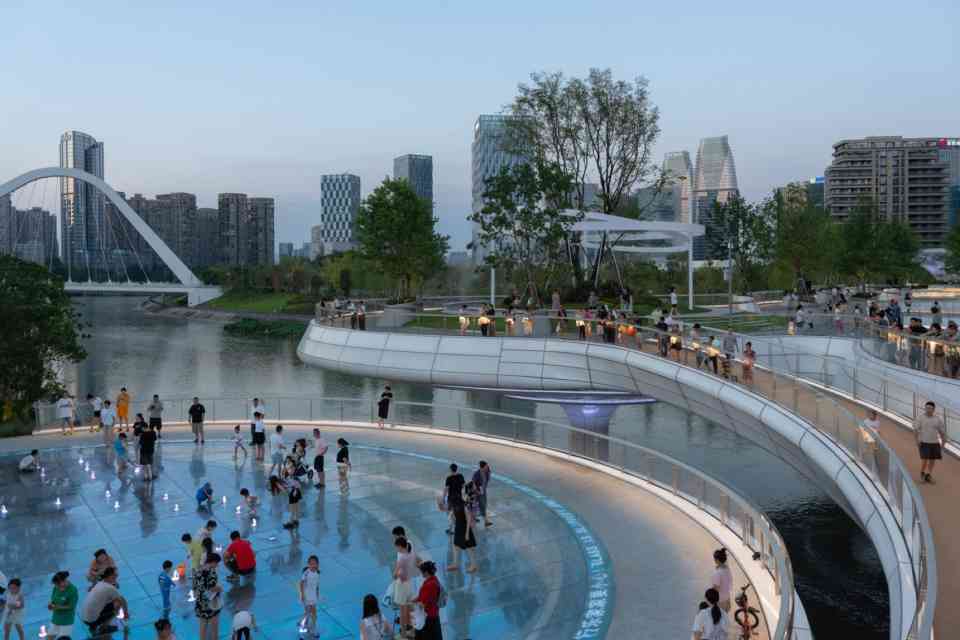

在引桥一侧，有一处嬉水乐园，取荷叶上五色露珠的概念，需要还原幻彩互动水景的效果。在旱喷开启与不开启时皆有景可观，同时考虑到夏季夜间散步玩乐的市民数量巨大，考虑夜间光彩与旱喷水景结合，增加该区域的互动可玩性。

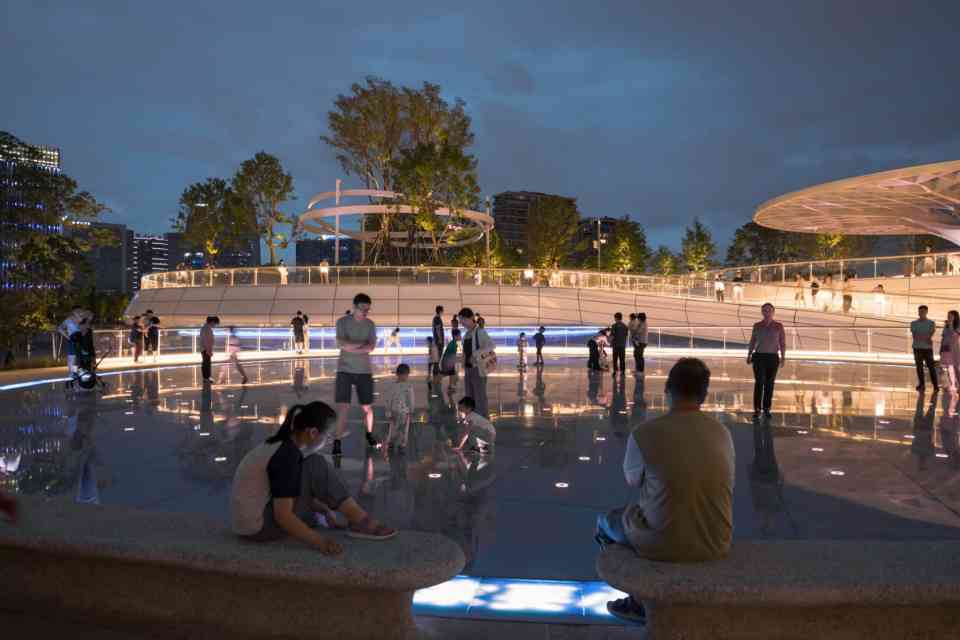

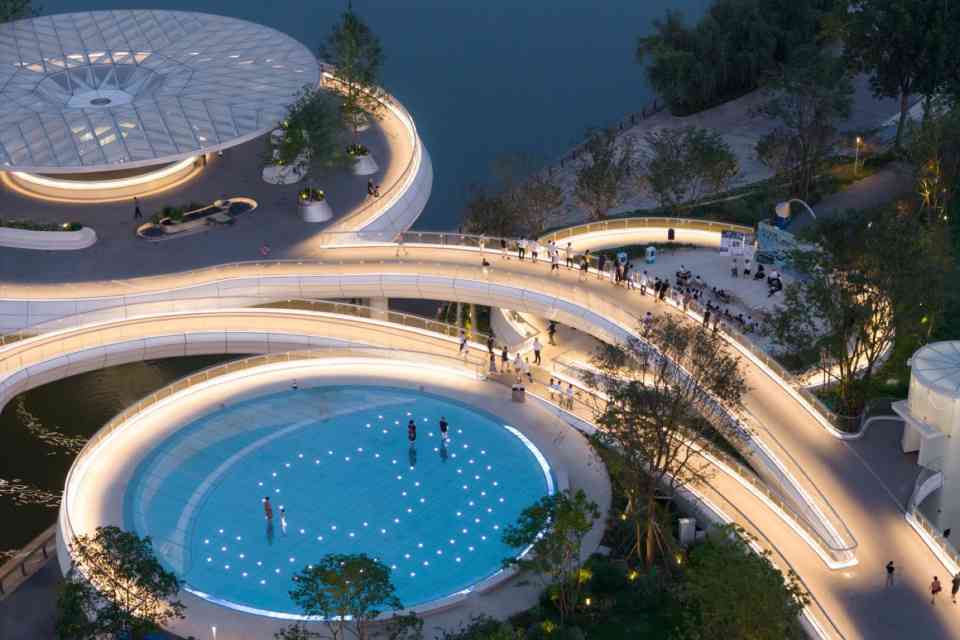

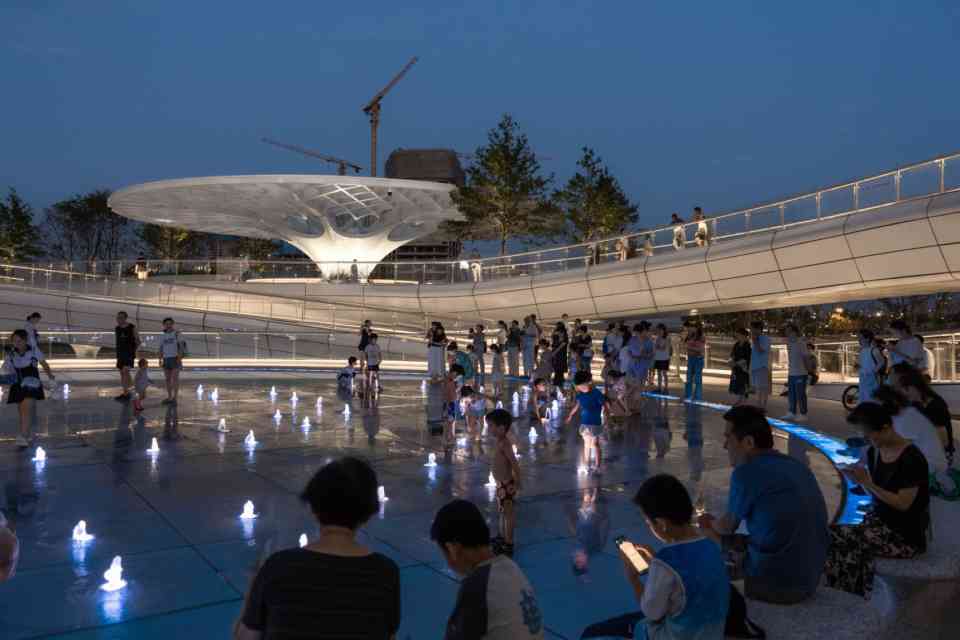

▼炫彩水秀是夏季最受欢迎的互动水景之一

▼日常不开水时，也是一处互动的炫彩玻璃舞台

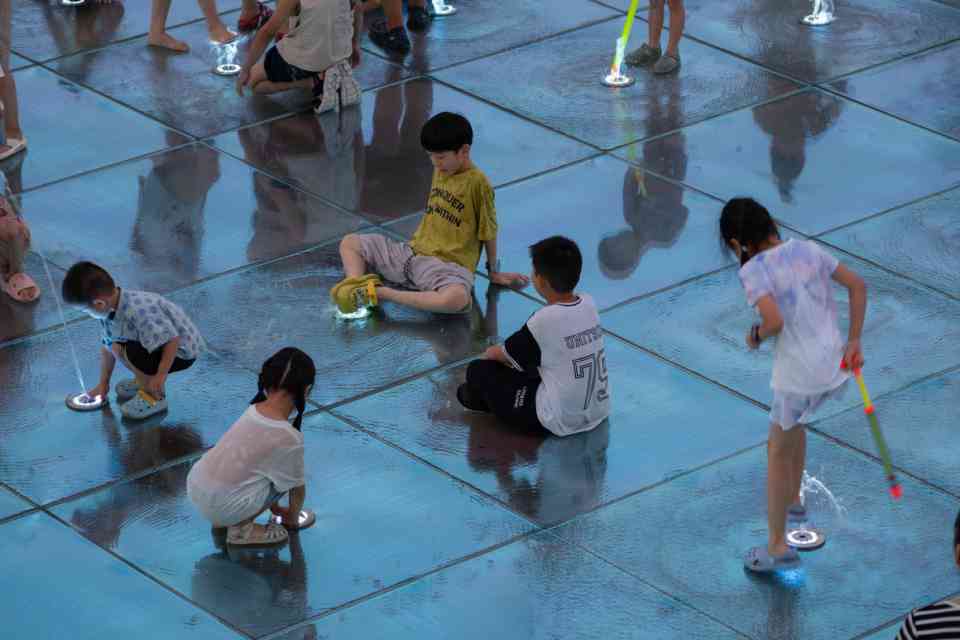

▼人们在水景嬉戏时，也感受炫彩玻璃变色的效果

我们从材料上着手寻找，在漫水的反光材质上达到炫彩效果且保证戏水的安全性、保证一定的防滑度。经过多次寻找和实验，最后选定用支撑器+炫彩防滑玻璃的做法来实现。采用19mm防滑处理超白钢化玻璃+2.28SGP+10mm炫彩片+2.28SGP+19mm超白钢化玻璃+2.28SGP+19mm超白钢化玻璃，在阳光下呈现不同的炫彩光晕。再利用支撑器放置调平，保证上人面的平整度及稳定性。保证所有面层不留余水，及时实现回水利用的目的。

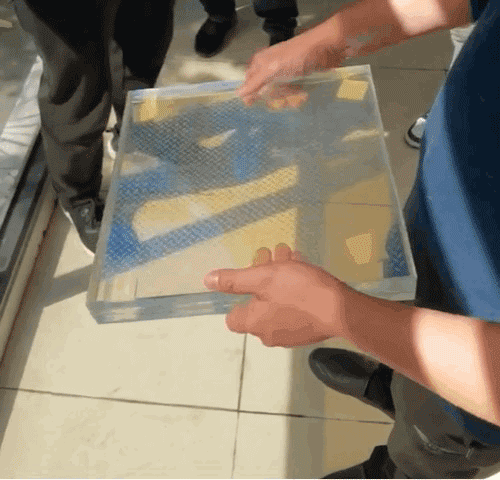

▼炫彩玻璃材料选样

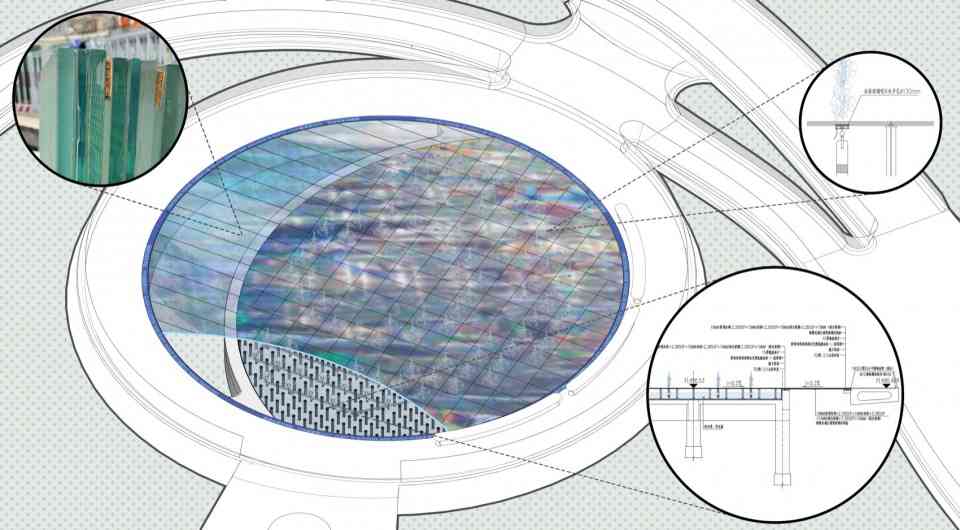

▼幻彩水秀详图

▼孩童们感受光线变化下炫彩玻璃和水景的乐趣

▼炫彩水秀是夏季最受欢迎的互动水景之一

通过对这几个重要节点的场景想象，实现人行桥面公园公共、互动、休闲可玩的大致目标， 也通过精细化的设计和各专业紧密衔接，实现日夜景不同、智能管控等专项目标，为市民提供更多面更有趣的休闲体验目的地。

▼水系列内容施工过程跟踪

 因该河段有通行功能，需要尽量高和宽的桥下空间来保证航道及行洪，因此通体采用四根直径两米多的桥墩柱支撑整个桥面。同时因为这样布置的桥墩柱形式，对整个桥面的荷载总量也提出更高要求。人行桥为全钢体桥结构，除开桥体自身重量之外，桥面的公园系统，包括种植土、植物、小品、桥面铺装、水电管网等，都需要精细化设计及控制，以满足这一前提条件。

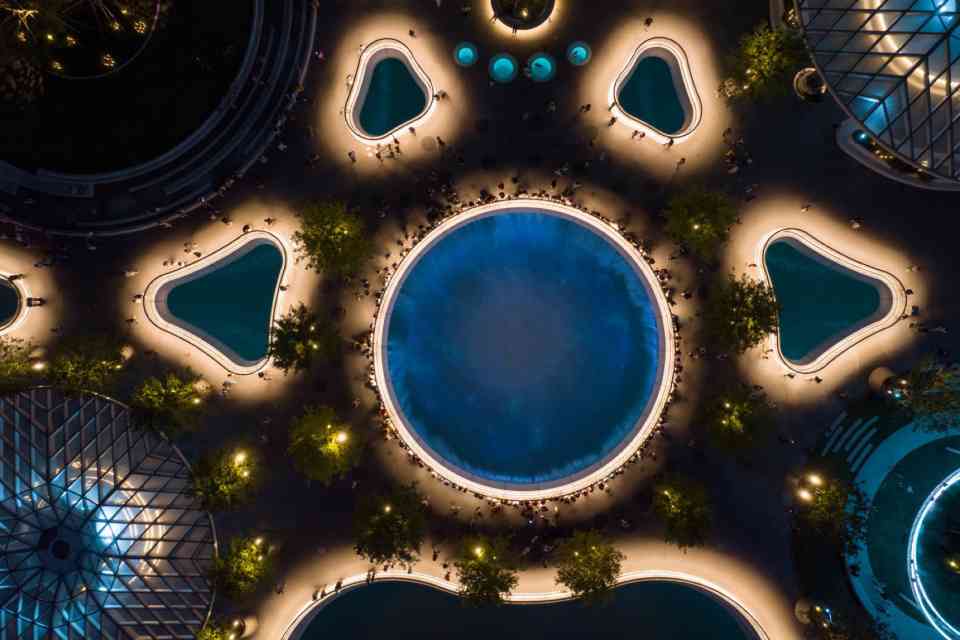

▼空中俯瞰环雾草坪

通体钢桥的形式对于在其上层种植植物本身有一定影响，其传热导热性能在夏季高温时会使得种植基层温度聚集升高，影响植物根系生长。我们在钢桥面布置防水耐穿刺的保护层，再设置排水板以达到隔离、排水的作用。另在重点乔木根系处布置土壤传感器，实时监控乔木土壤湿度，根据实时数据采取对应养护措施。

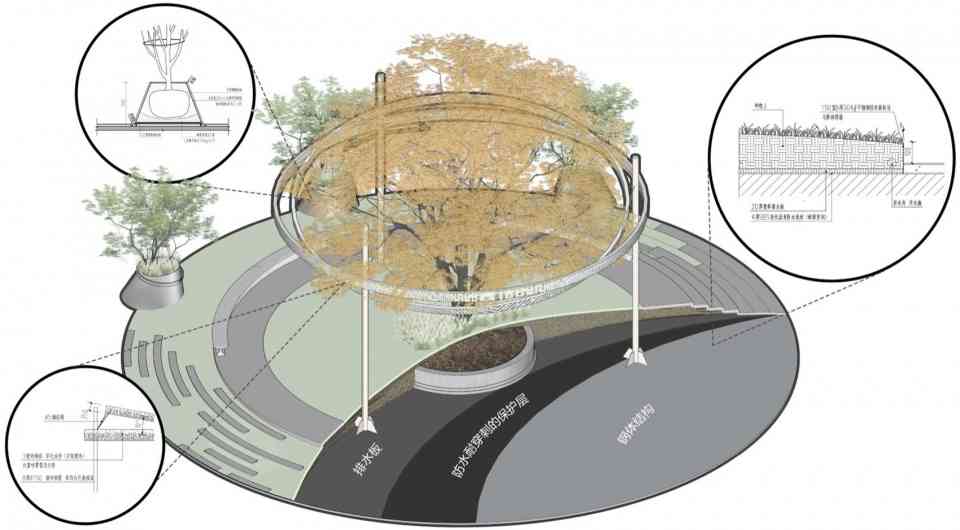

▼桥面乔木种植示意图

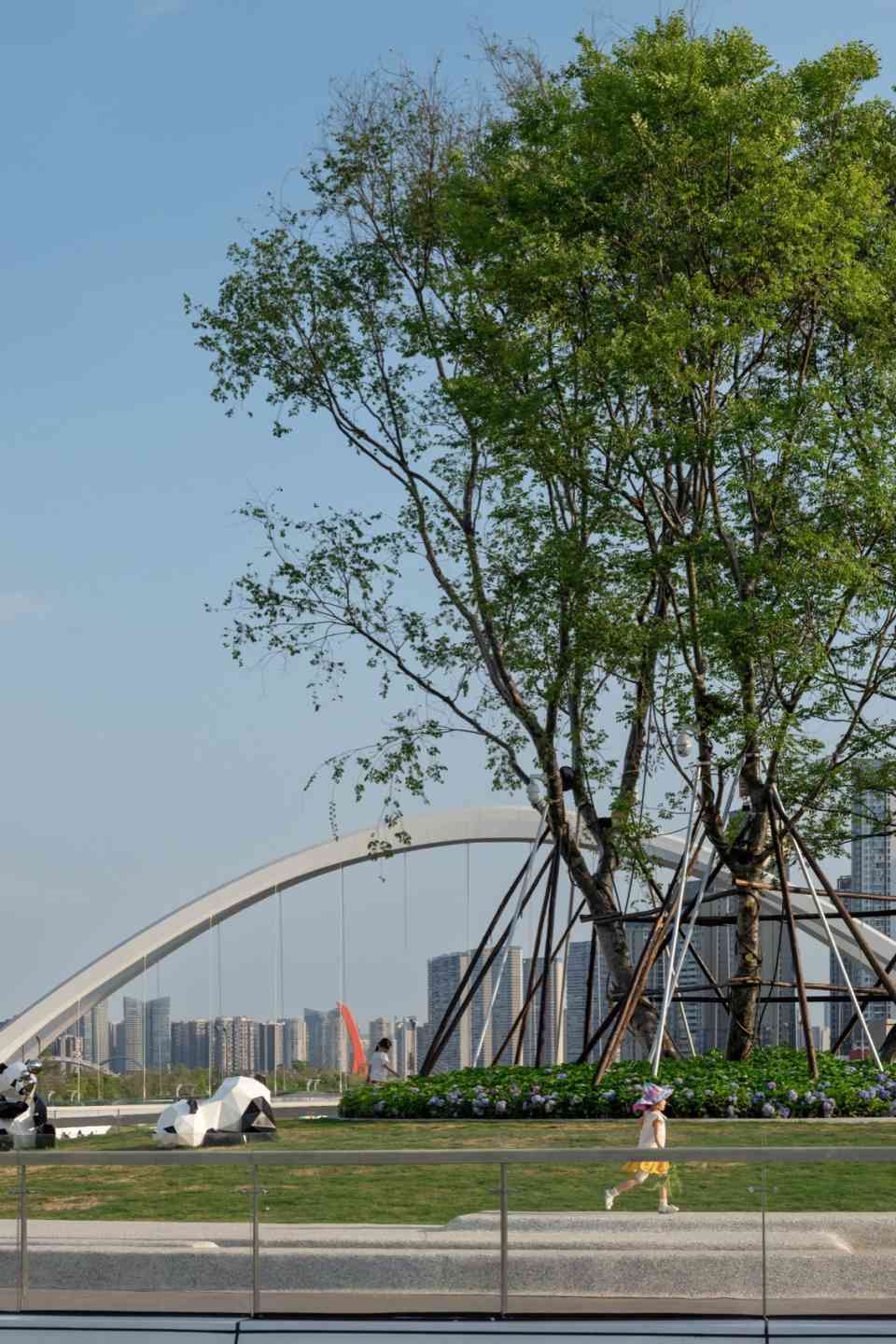

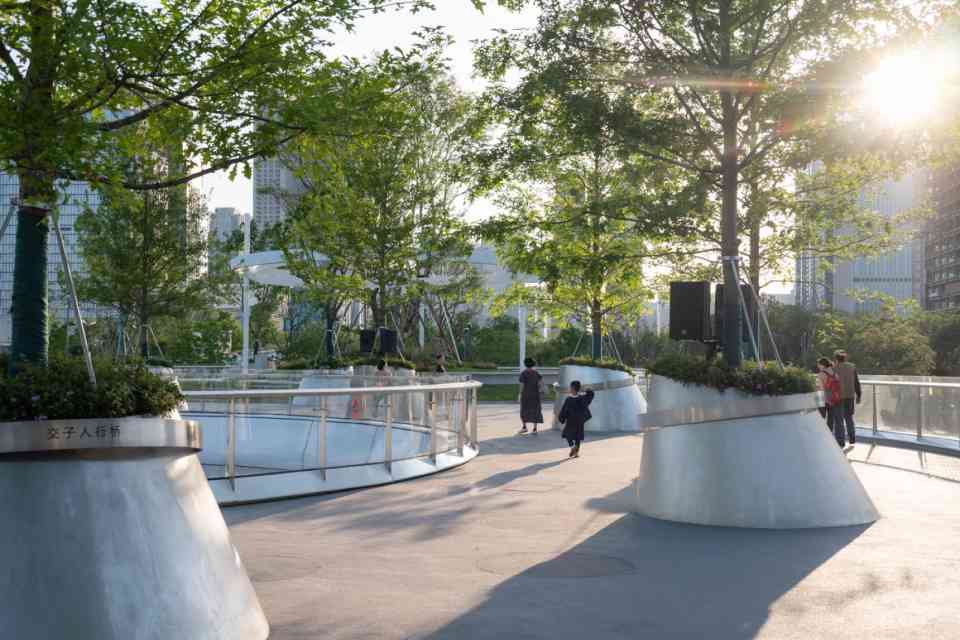

▼彩虹草坪上种植的巨大体量的大乔，

在桥面上的乔木存在阵列和点植两种形式。点植在草坪上的大乔除了对土壤、根系定点检测以外，还需要设置固化的隐藏种植池来固定根部且表面形态自然融合。阵列的乔木使用独立种植池来完成桥面种植，在定制的不锈钢种植器内部同样布置防水涂层并固定于钢桥面，以轻质透水材料置于底部，且布置导水管解决浇灌及雨水渗透，形成单独种植池以布置二乔。

▼桥上的树与滨河的树形成空间对望，

通过这些操作处理，最大限度保证桥面乔木存活及良好长势。在经历过项目开放的夏季后，这一系列保证措施得以证实其对乔木生长的有力保证。

▼桥上的娜塔莉森林，The “Natalie Forest”

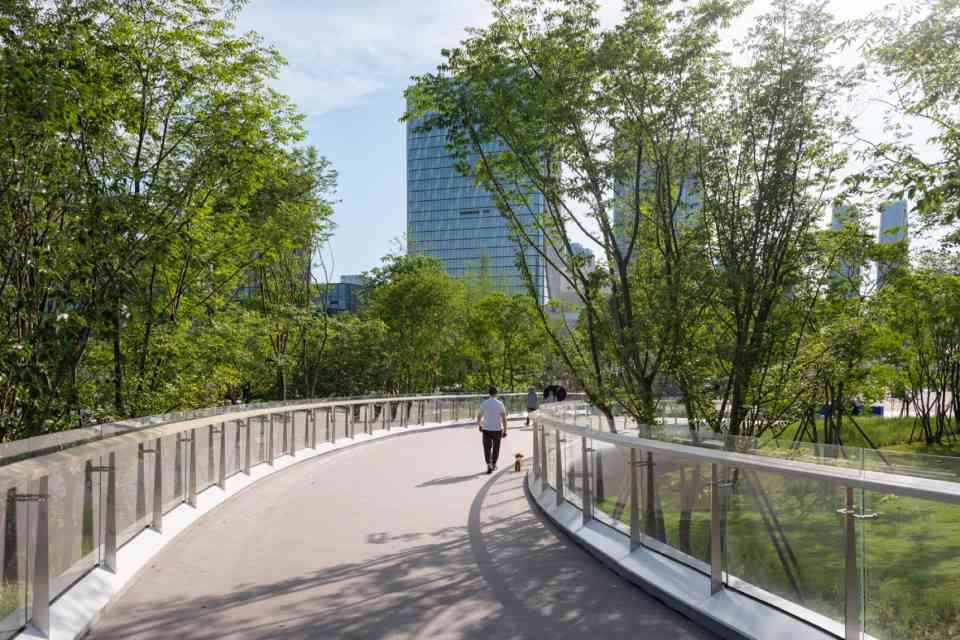

▼引桥也同样被两侧高大的乔木形成夹道，提供充足的绿意

同时，我们在深化过程中，尽量控制桥面及桥下乔木品种的风貌及系统。在桥面尽量以干练有表现力的、适应性较高的单一品种承接桥面公园整体性；而桥下则是自然系统，与滨河绿地柔性衔接。

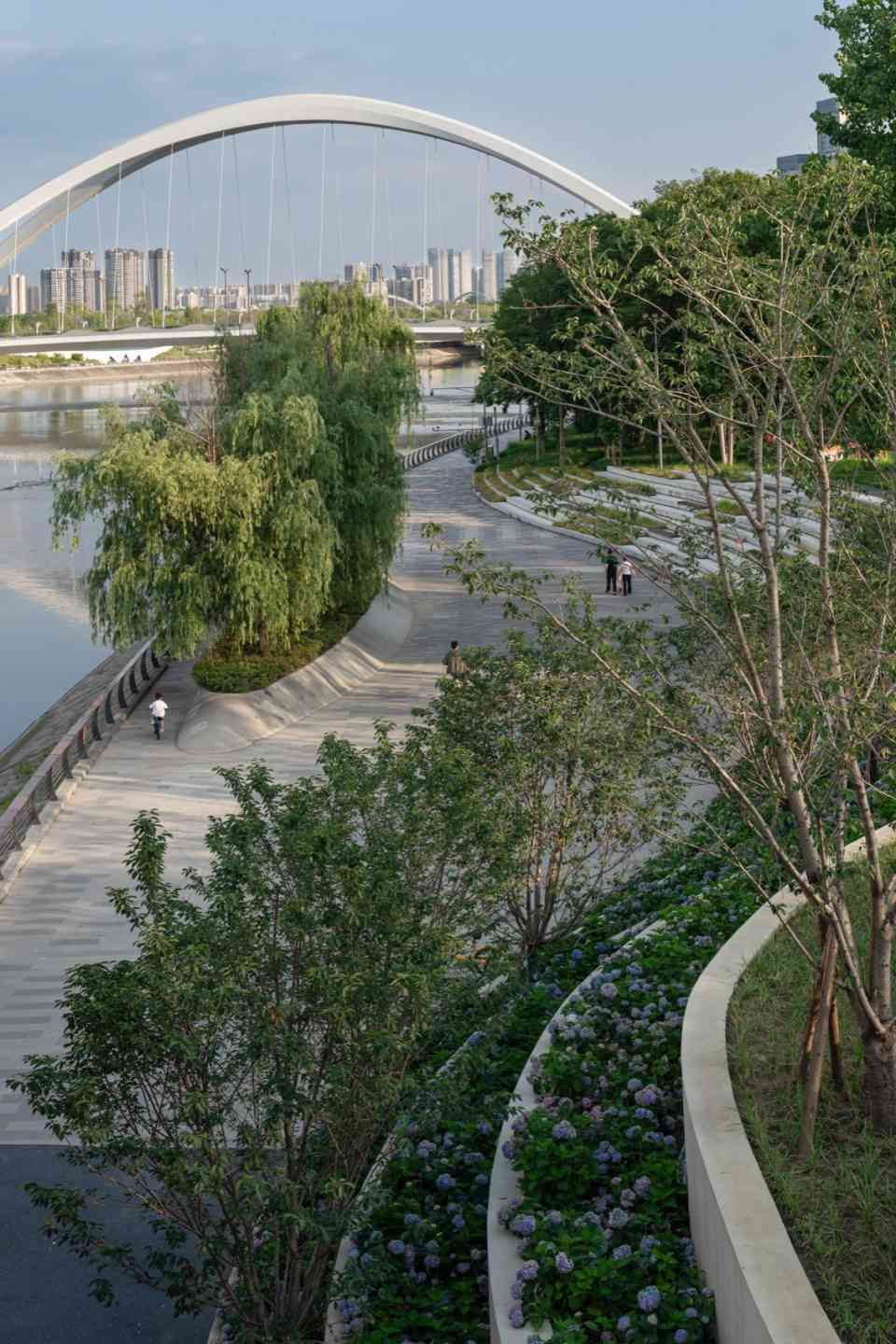

▼利用滨河绿带原有肌理进行退台绿地的连接，

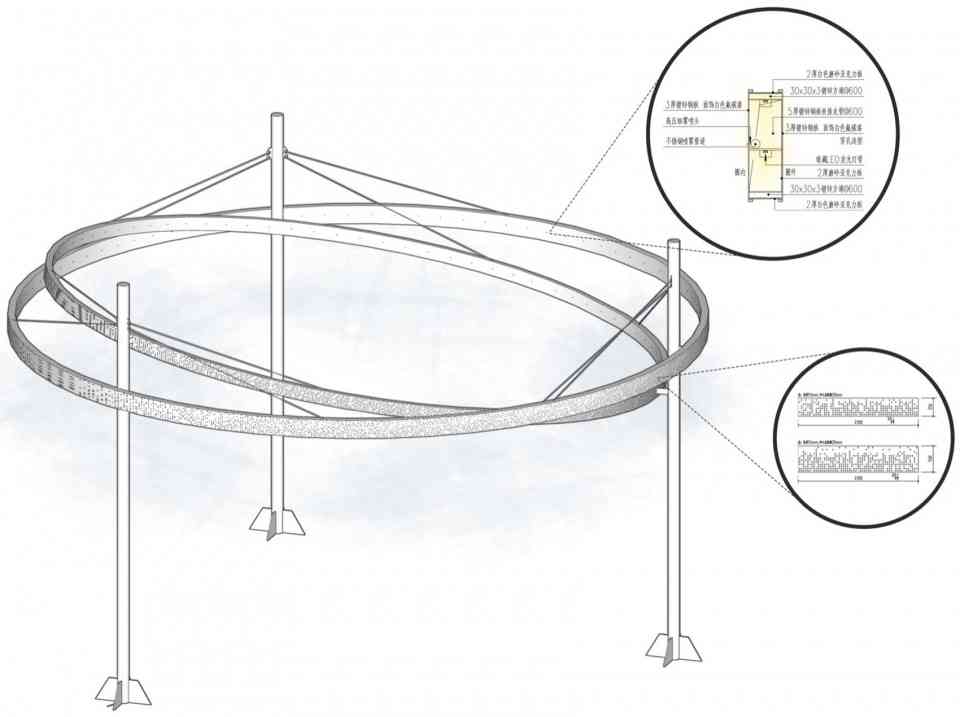

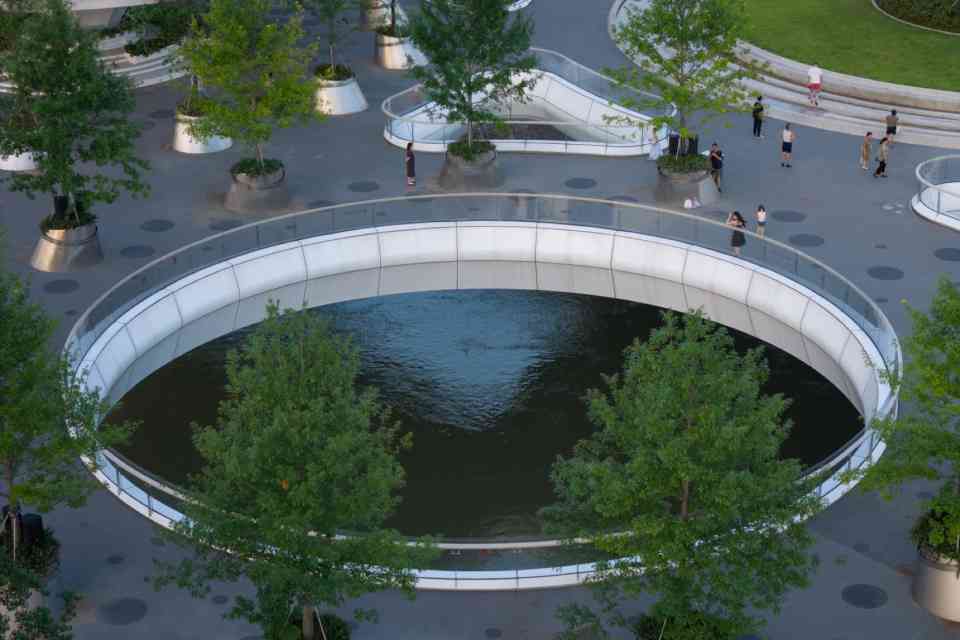

▼雾森发生环

▼环雾草坪上，人们在草坪上围坐休憩

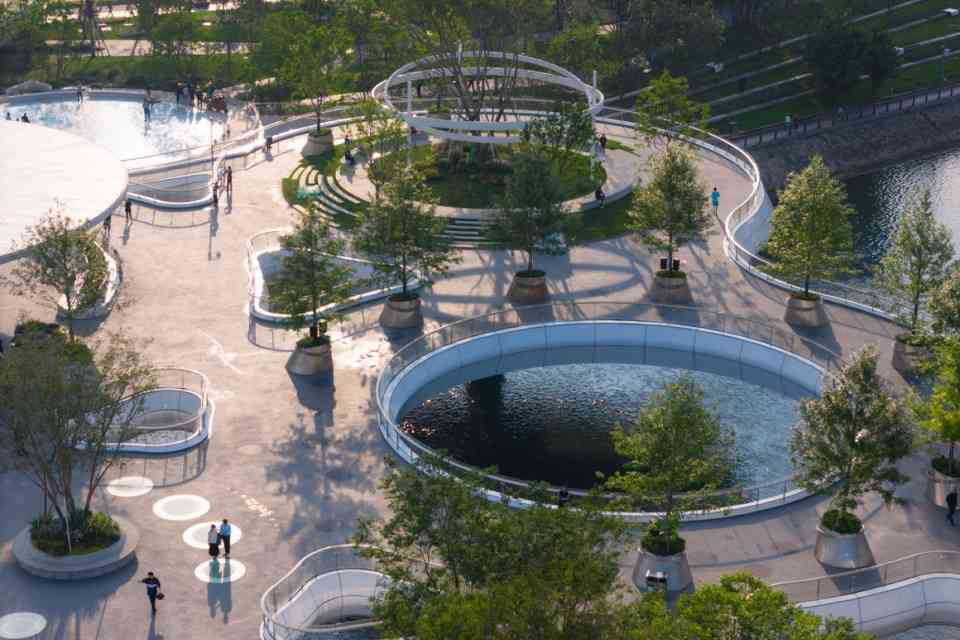

▼桥上的大草坪形成惬意的休闲空间

▼远眺，桥面公园与交子公园连成一片

 桥下灰空间的利用

公园西侧滨河步道平均宽度较窄，在交子桥下方区域更显郁闭，我们考虑到此处本身为一处停留休憩的节点空间，是否可以将桥上下空间联通，做更多功能性布置呢？因此利用两侧延续的退台挡墙进行连接，形成一处内凹挡墙，将滨水步道空间内退扩大，并结合幻彩水秀的节点打造，将出挑区域形成透明互通的空间，上下视线联动。再结合内退空间形成少量台阶，布置水电，即为将来运营点位提供可能性，也解决桥下观众观看水幕SHOW场的看台功能。

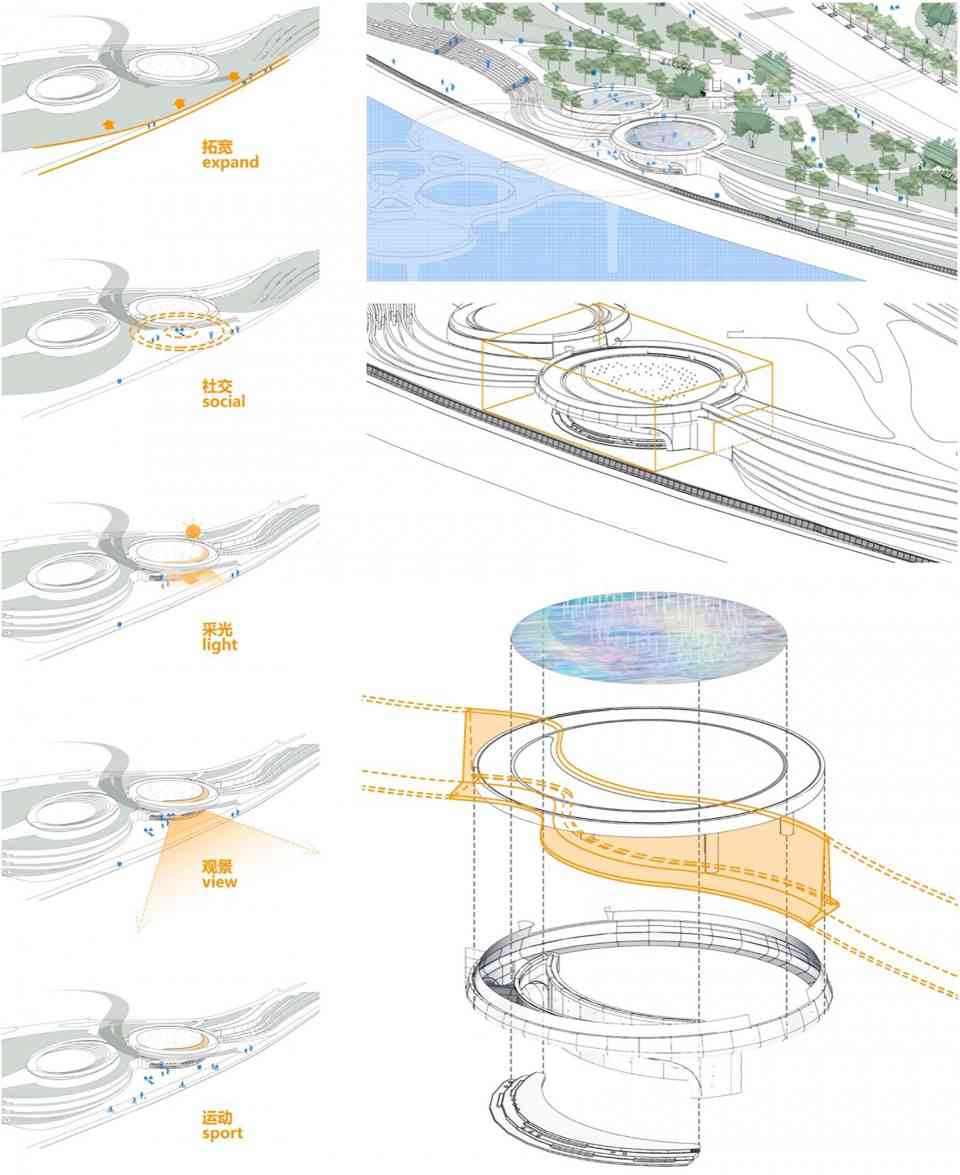

▼桥下空间的退让与利用

▼人们在幻彩水秀，透过玻璃看挑空区域

▼通过内退，形成滨河步道上的有意思的节点空间

通过这一处小节点的空间打造，消化现状通道性的消极空间，将这一处灰空间得以利用，赋予其功能性，也在夜间形成一处互动性更强的绿道节点。

▼桥下的空间形成很好的观水幕公共看台

 城市界面的有效链接 为区域空间利用提供前提

交子人行桥面公园区域，是在金融城片区一处重要城市绿地链接节点，是未来周边市民生活休闲的一处重要绿色纽带。现阶段金融城东区正处于建设期，待各地块产业落位呈现时，交子绿轴公园、滨江绿道区域会吸引更多市民的参与及使用。沿江两岸布局了根据产业内容延展出来的各种商业服务业态，也会一并链接因人的聚集而产生的新消费业态，在设计前期，将这一因素考虑进去，在空间形态及功能配合上去做更多预留，以备未来时需。

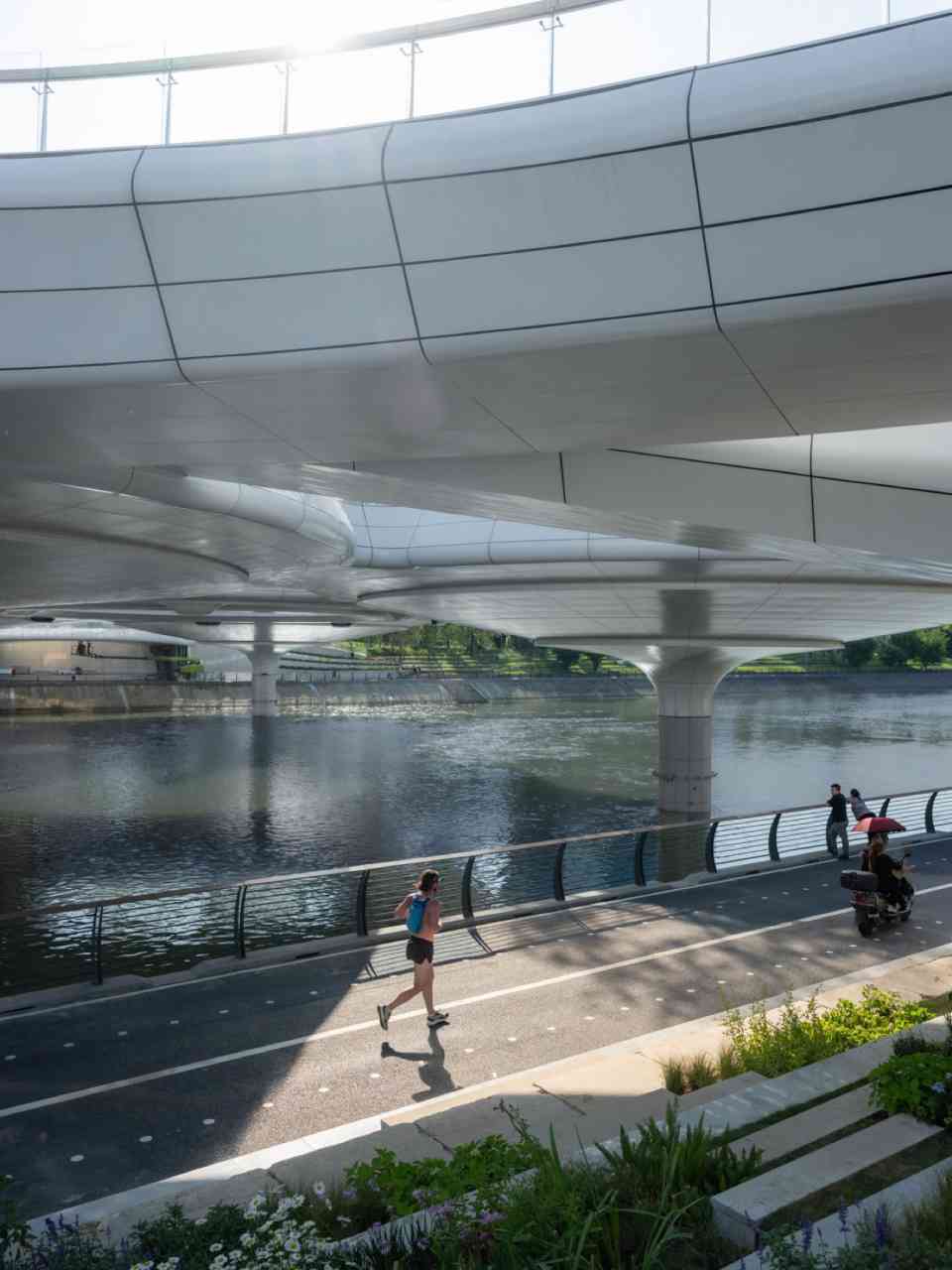

▼桥下滨河绿道跑步的市民，

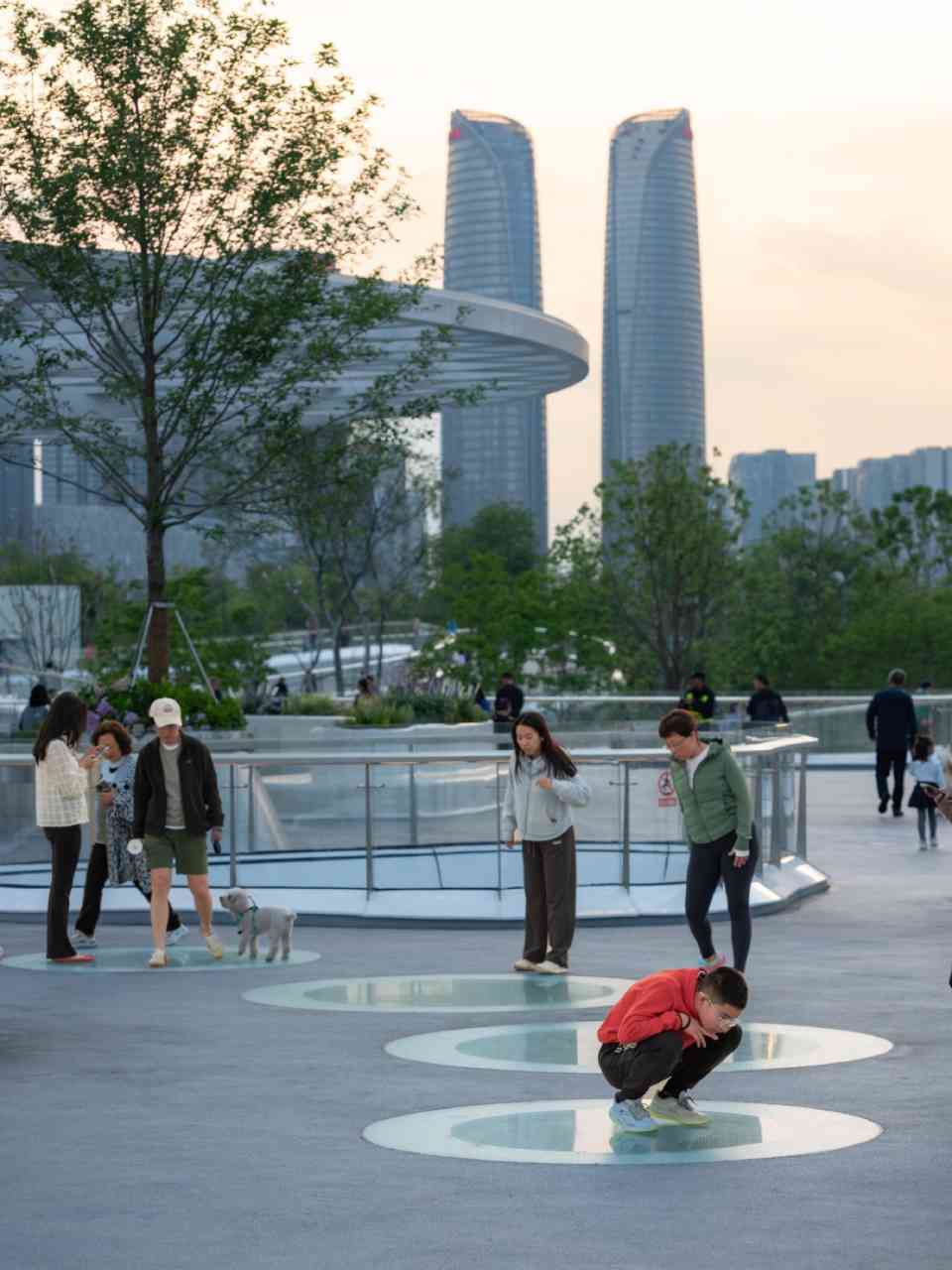

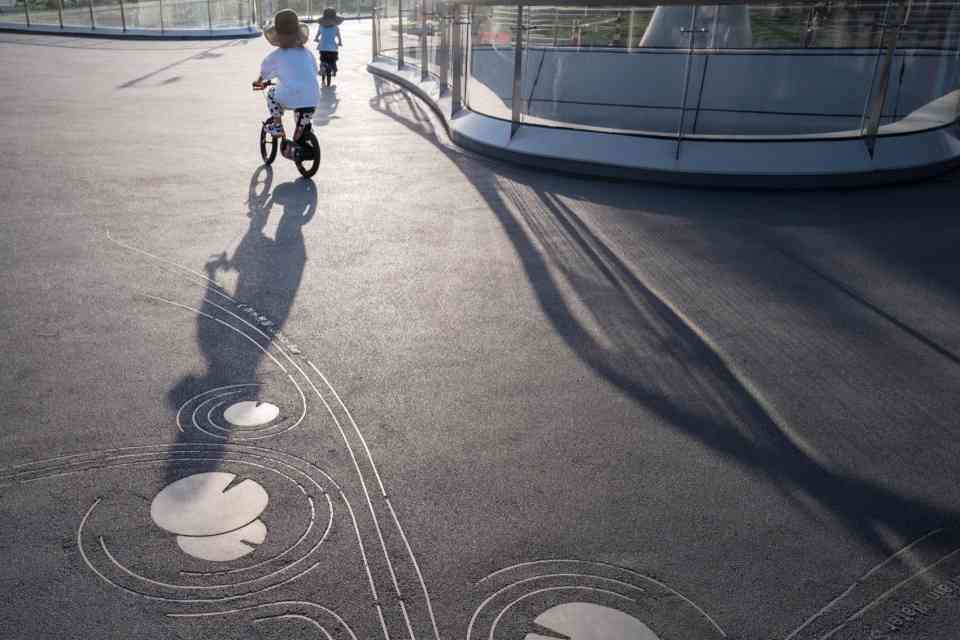

▼桥面的导视结合主题 轻盈弥漫在桥面铺装上

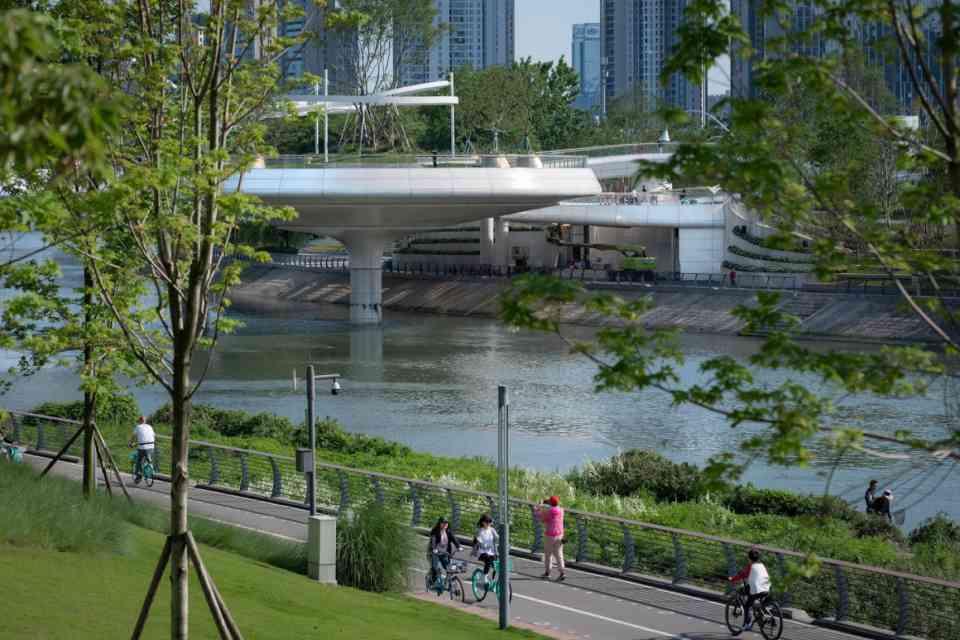

▼从滨河绿带望向桥面公园

▼市民透过桥面开孔观察河面水流 （铺装采用深浅灰色树脂陶粒混合料通铺，延展性和抗拉（变形）强度符合钢桥面铺设条件）

▼市民透过桥面开孔观察河面水流，

交子人行桥面公园开放后，链接了交子绿轴公园、滨江绿道的游逛体系，吸引了大量市民前去休闲游逛。无论是晨起暮色时分的跑步、骑行人群，下班后附近散步的居民，夏日傍晚在桥上与水嬉戏的孩童，还是将来夜游开通后参观的游客，都将从各个角度全方位的感受到这座“绿桥”的魅力。随着时间的脚步，四季的更迭带来更多场景的变化和感受，静静的伴随这座城市的发展，作为片区发展的见证者。

▼交子广场作为发布会和沙龙场地使用

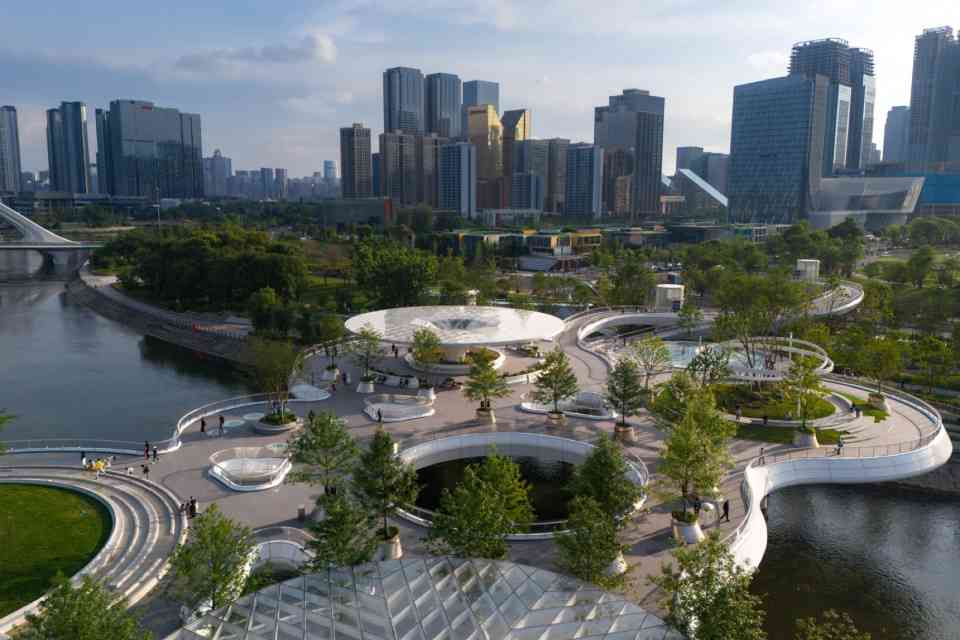

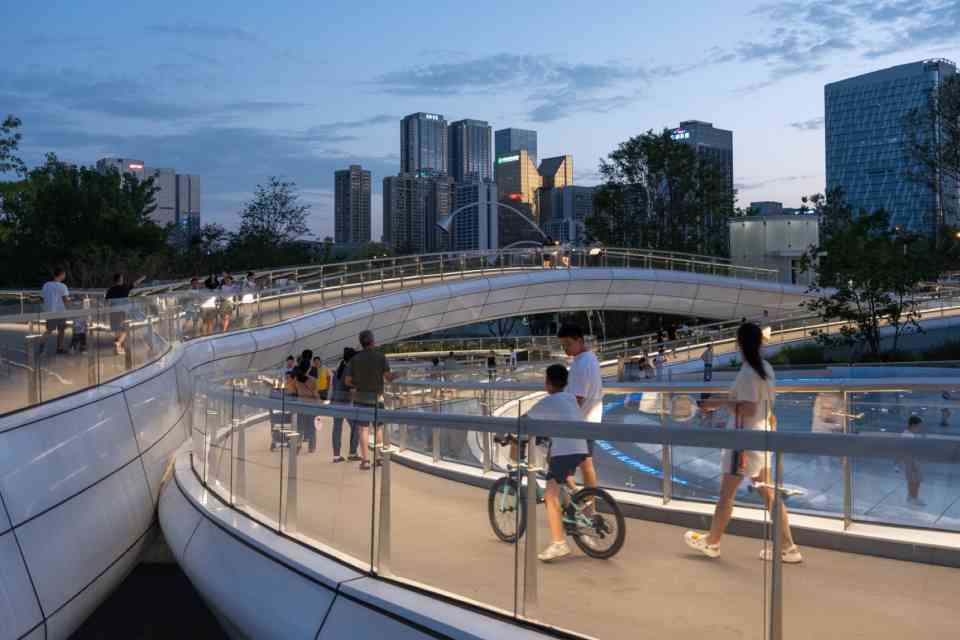

▼傍晚，市民游逛在交子人行桥面公园

▼顺着蜿蜒起伏的桥面，远眺交子金融双塔

 后记

我们非常荣幸能参与人行桥的设计工作，作为城市建设者的一份子，为这座城市的公共绿地系统重要节点提供一次可能性的答案，无疑也是集体智慧、突破想象的一次尝试。感谢各级领导、业主领导及管理团队对项目坚定的决心，也感谢和我们并肩的各专业单位对项目不遗余力的努力，共同协同研发及实施，使得项目顺利呈现。为市民提供一处休闲地，一座横跨锦江的”绿桥”，一座公园城市的想象之桥。
