音乐小镇景观桥

音缘桥位于四川省成都市龙门山脉白鹿音乐旅游景区核心区白鹿镇镇区内。白鹿音乐旅游景区占地2.9平方公里，距成都市区60公里，是国家4A级旅游景区，拥有丰富的历史和文化底蕴。景区内有领报修院、中法友谊桥、白鹿场老街、5.12地震遗址最牛教学楼和世界地质奇观塘坝子飞来峰等知名景点。

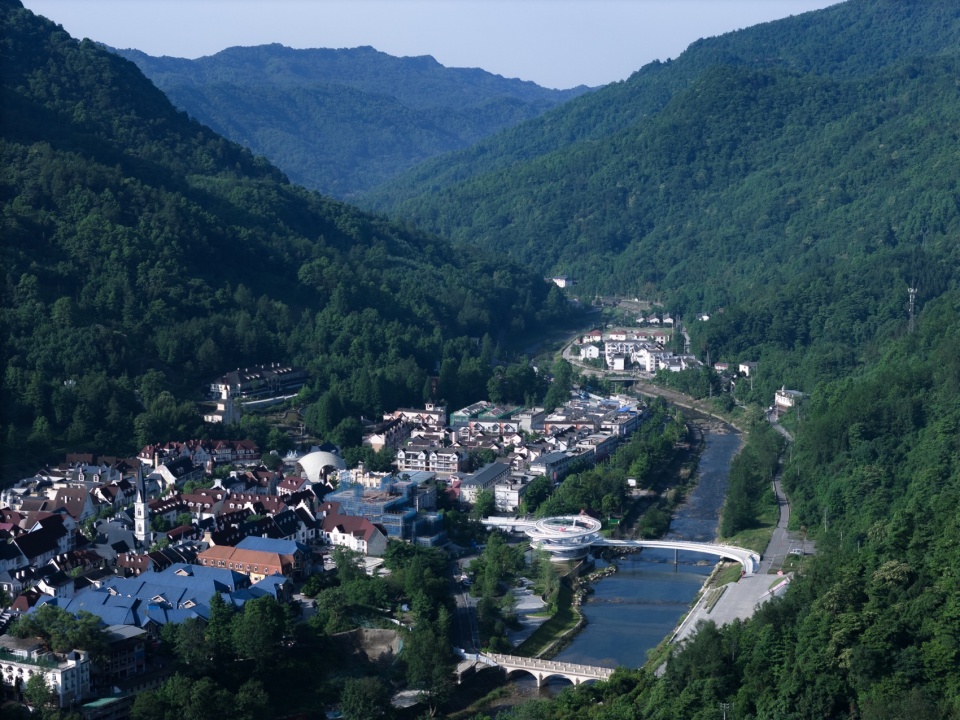

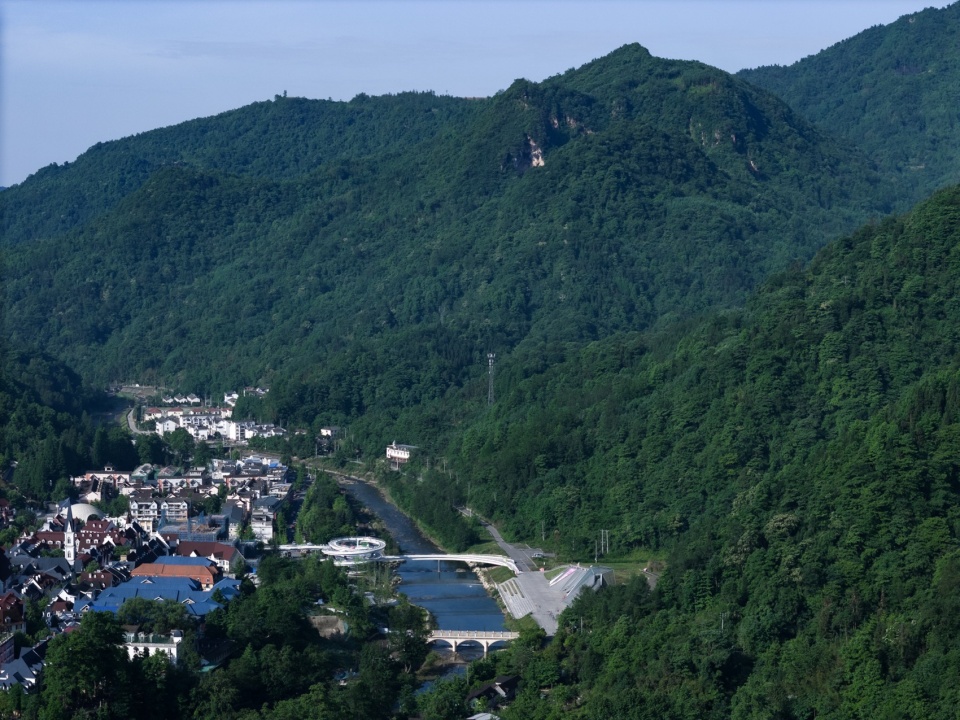

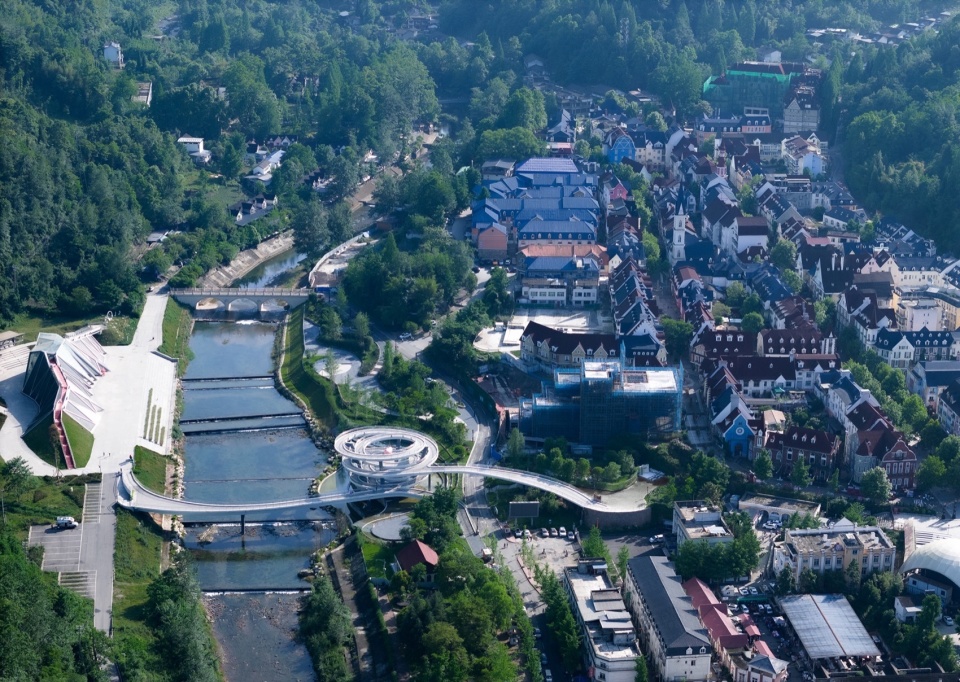

▼项目与周边环境概览

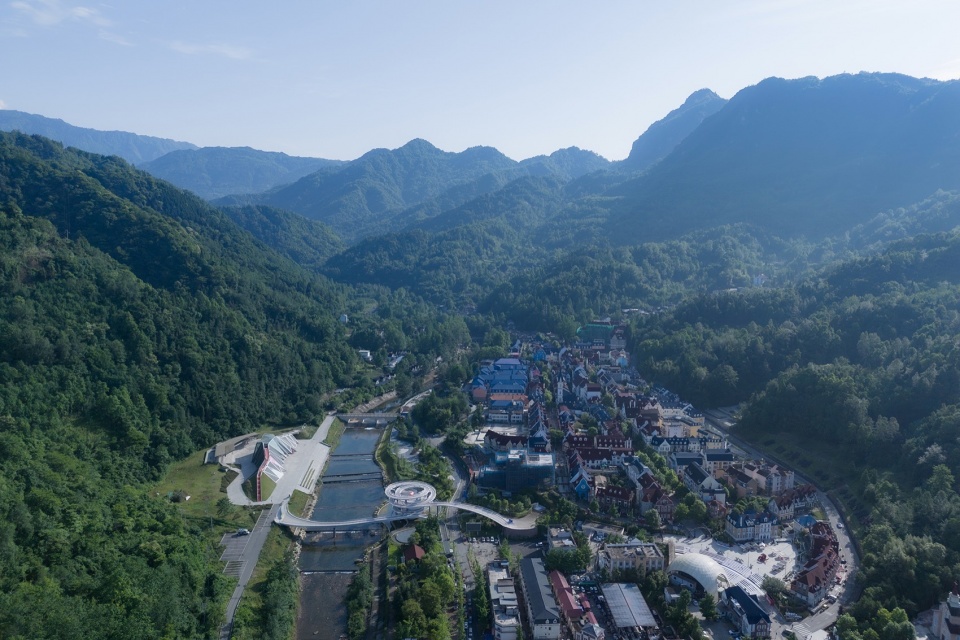

▼整体鸟瞰

设计概念

音缘桥横跨白鹿河，将东岸法式风情的白鹿音乐小镇与西岸金属几何形体的钻石音乐厅连接起来。桥址北向与上游中法桥遗迹相距550米。设计选择了流畅的曲线来建立两岸的联系并消解巨大的风格冲突。顺着钻石音乐厅的“山脊小路”延伸出主桥面动势，蜿蜒跨越河流，随即利用螺旋坡道升起另一桥段跨越滨河公路抵达音乐小镇的露天音乐小舞台。螺旋坡道再向上延伸形成空中观景台，这里也是欣赏钻石音乐厅露天表演的高看台，螺旋坡道向下延伸融合滨河景观形成亲水平台。

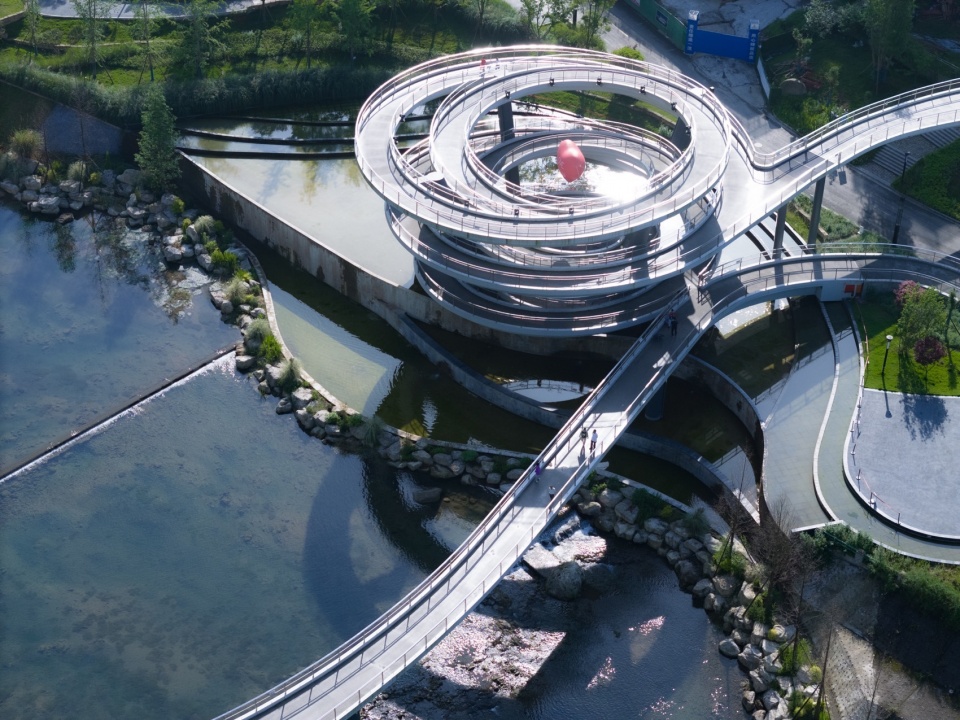

▼项目总览

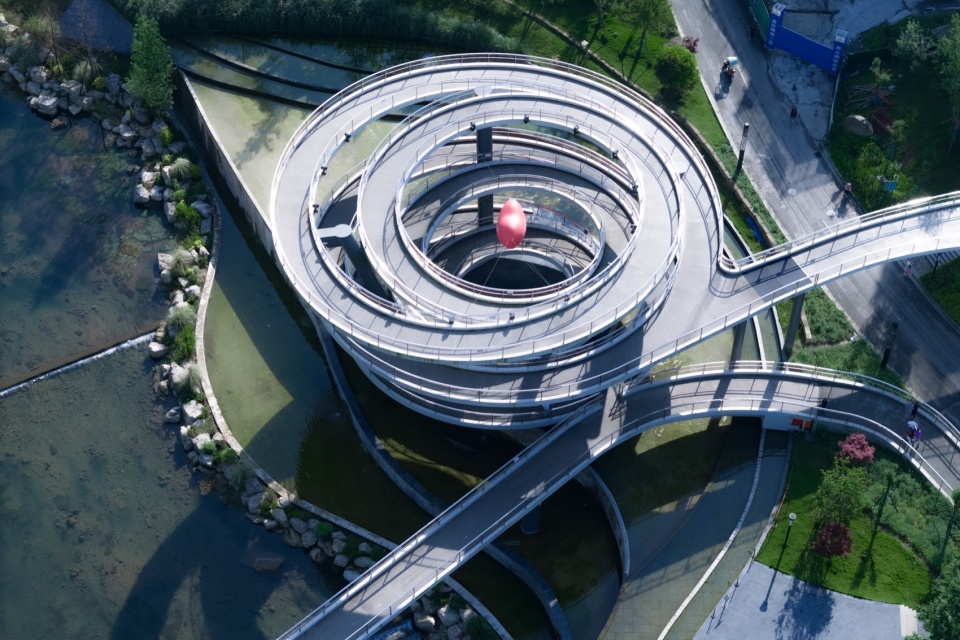

▼局部鸟瞰

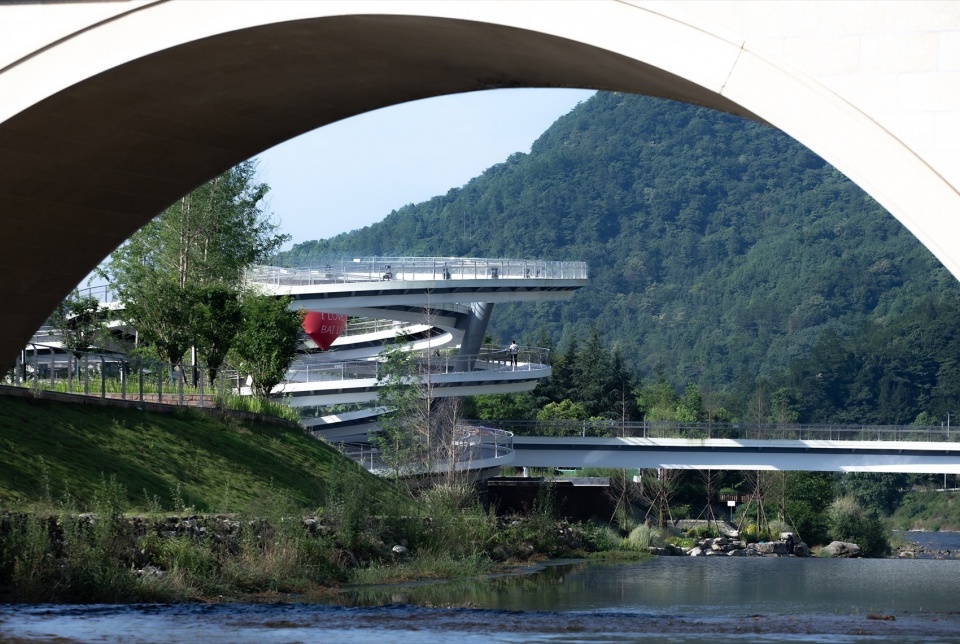

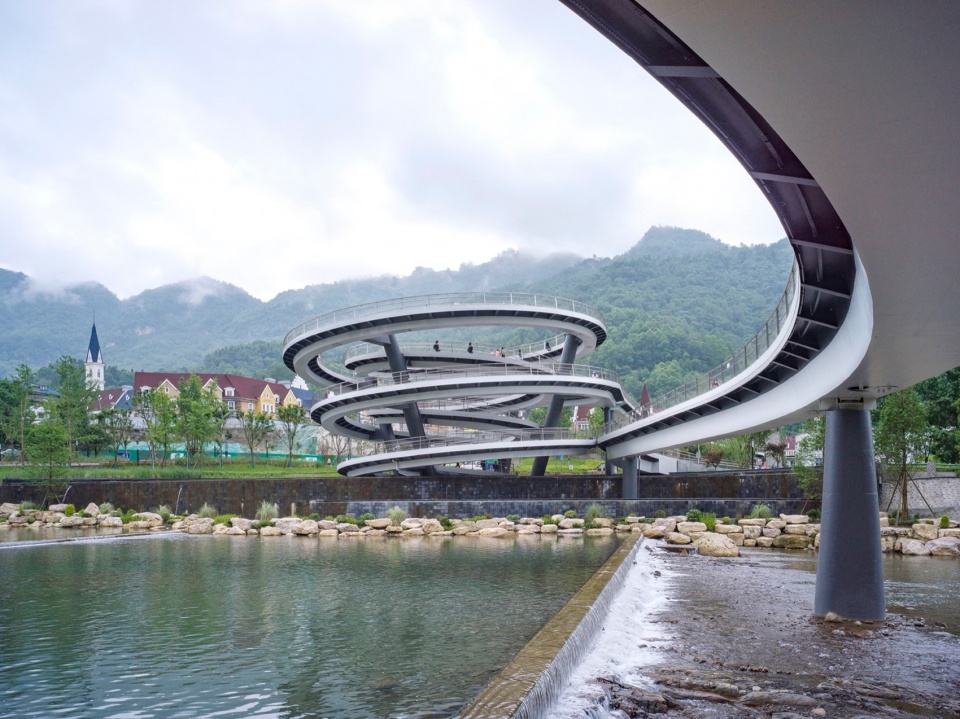

▼由桥洞看项目

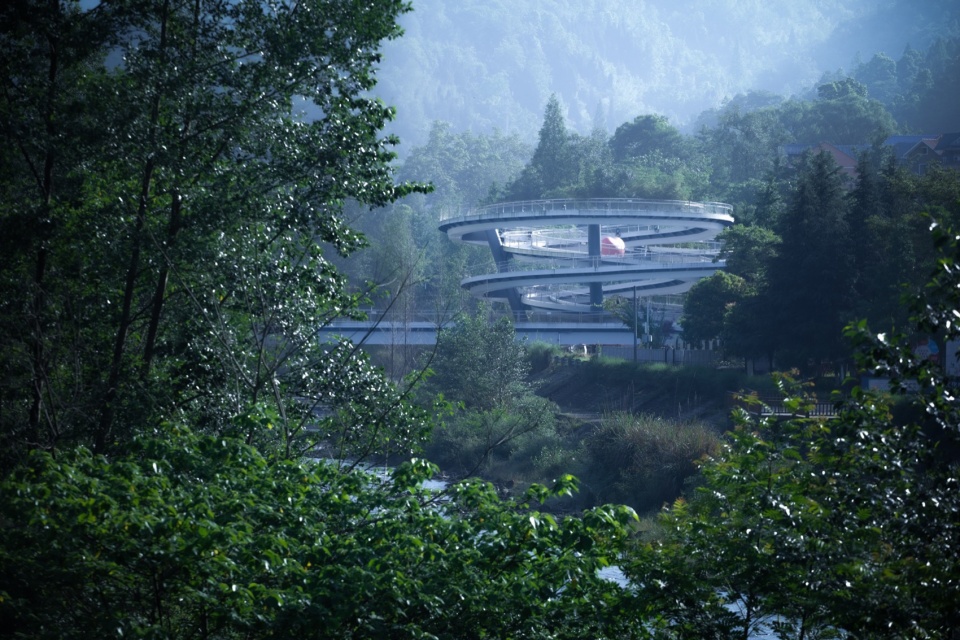

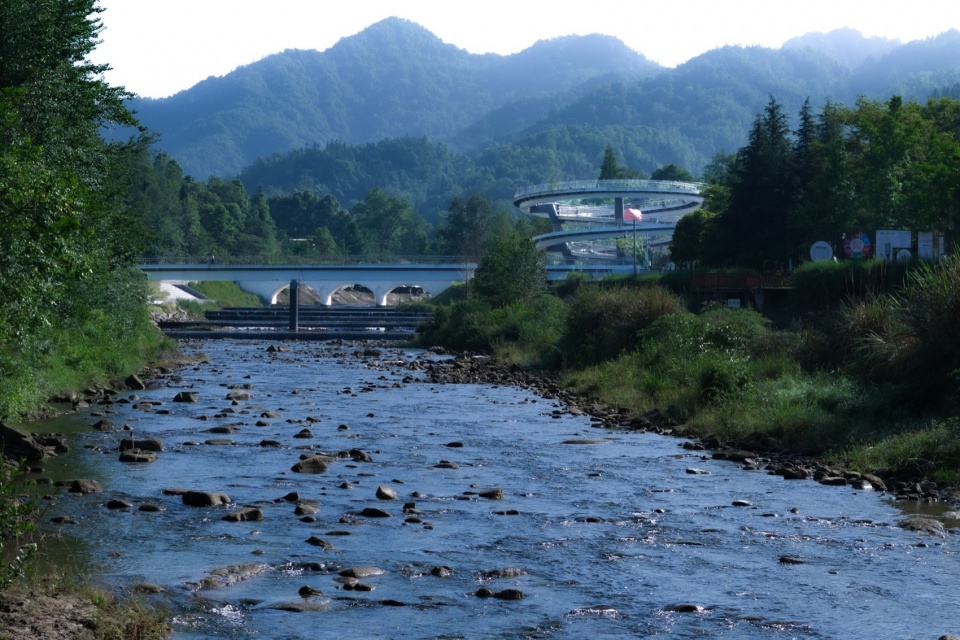

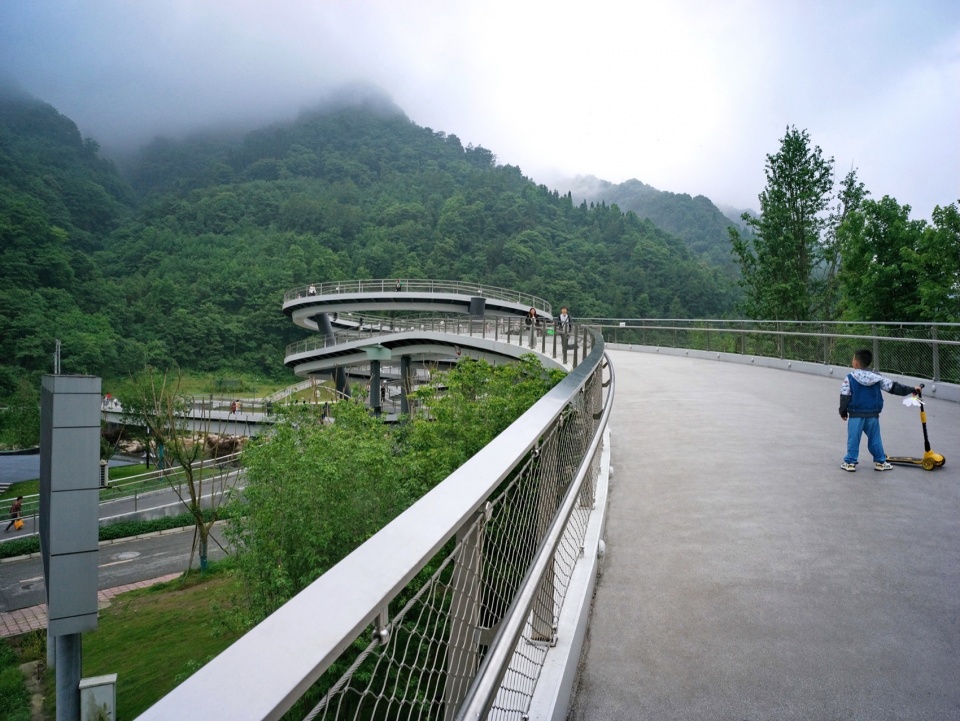

▼由周边环境看项目

灵感与主题

音缘桥以五线谱高音谱号和水流漩涡为设计灵感，蕴含了音乐旅游景区的核心元素，围绕“水之旋律”主题，营造出独特的桥梁形象。造型融汇高低两段蜿蜒桥面以及双曲螺旋观景台。步行游线多点连通、流畅回环。螺旋坡道和亲水平台提供不同标高多层次、360度全方位的观景体验。辅以提供乐手表演的四面环水的“漂浮舞台”，体现在地历史遗迹“断桥”意向的局部玻璃桥面等元素，并嵌入一体化设计的滨河跌水景观。以新颖刺激、丰富多变、融入自然的步游体验，产生强烈的登桥吸引力。夜间灯光设计进一步增强了桥梁的视觉效果，赋予桥梁动感和韵律，使其成为夜景的视觉中心。

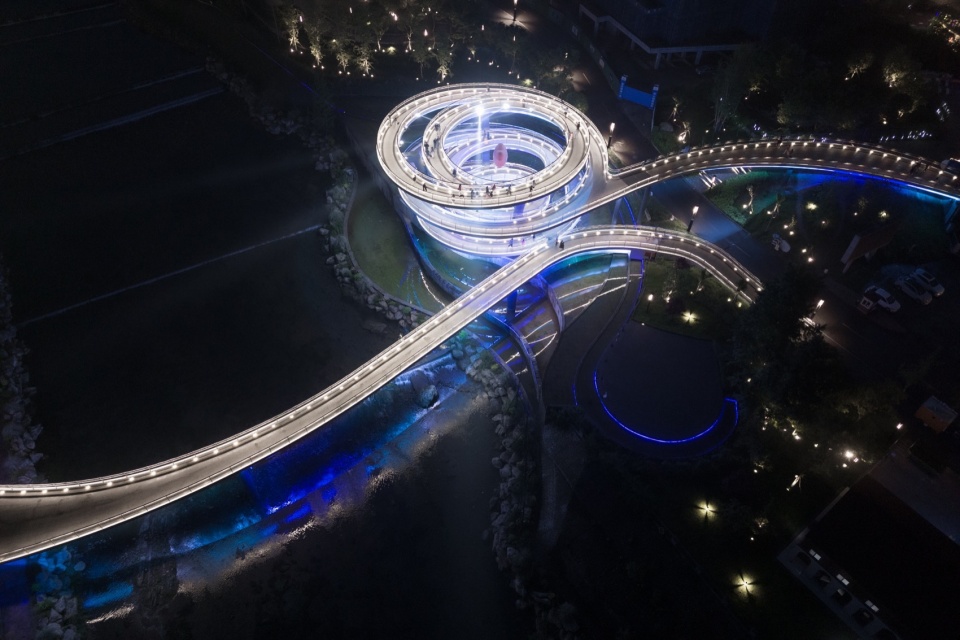

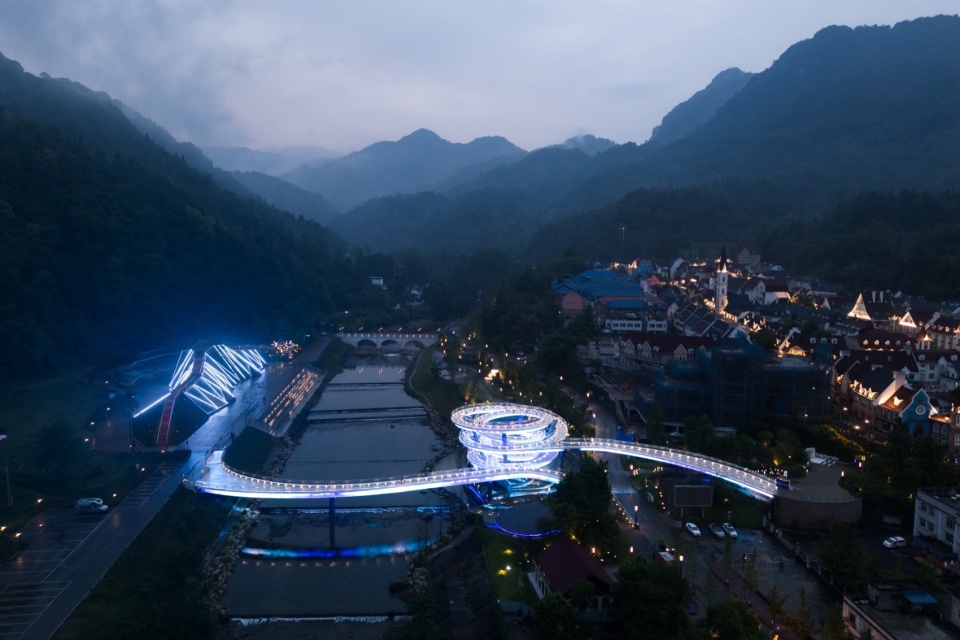

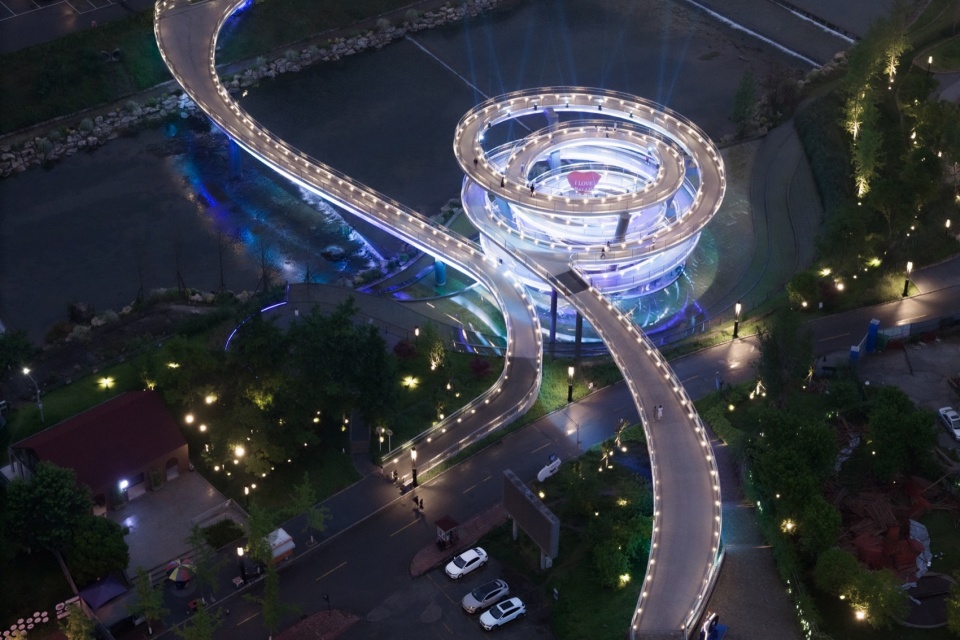

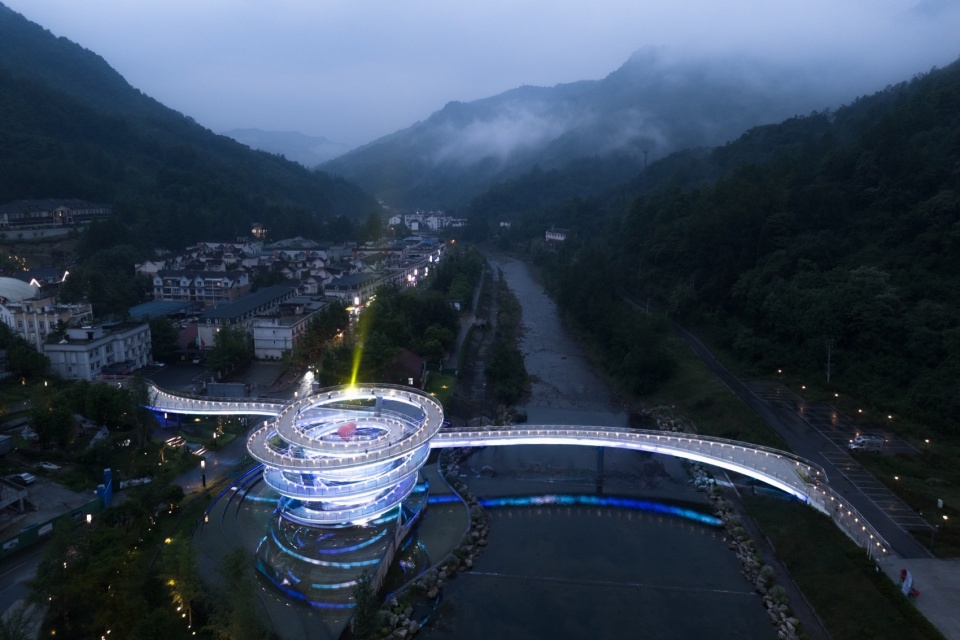

▼夜景鸟瞰

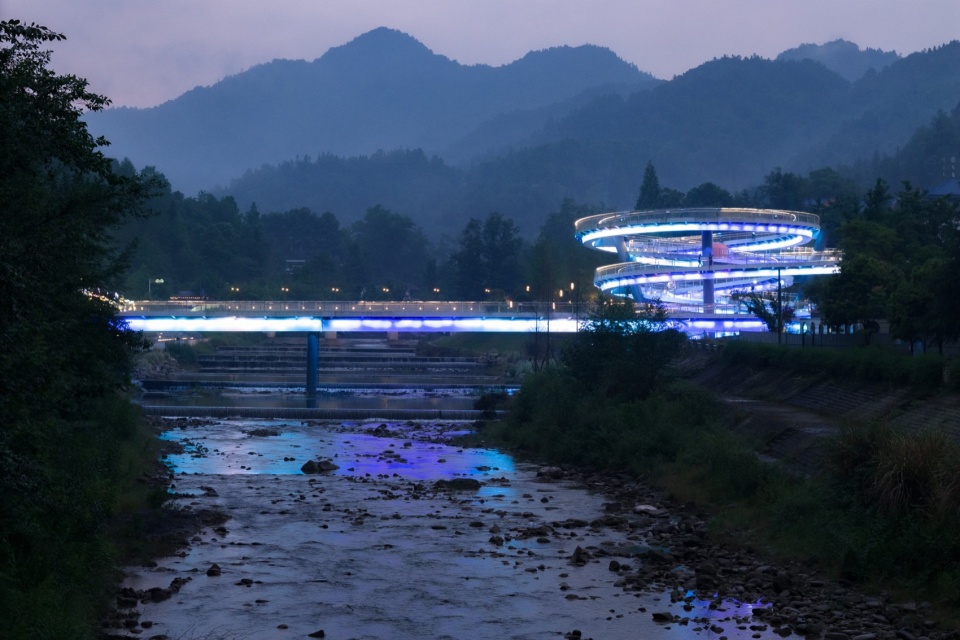

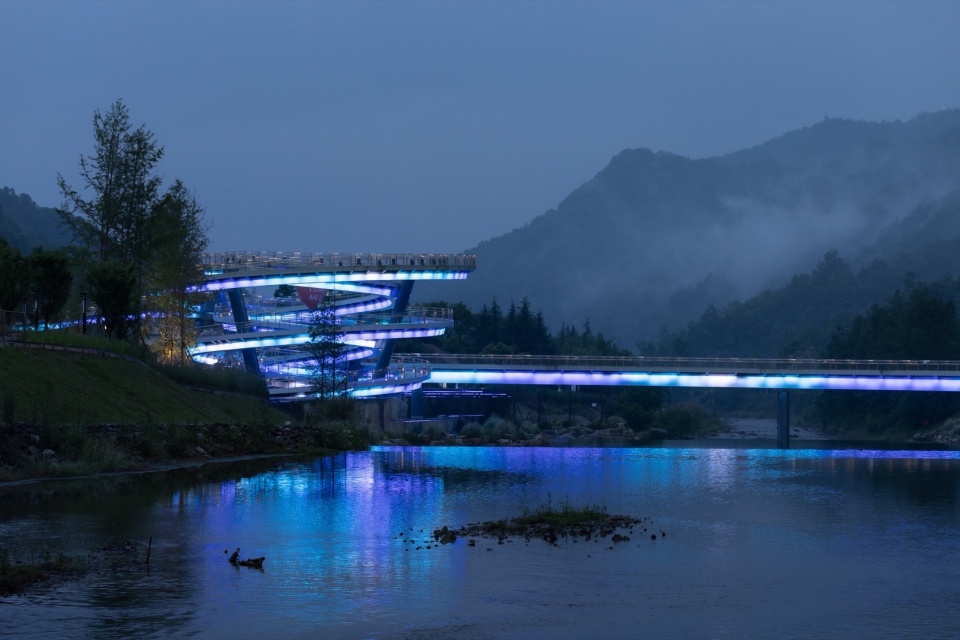

▼夜景

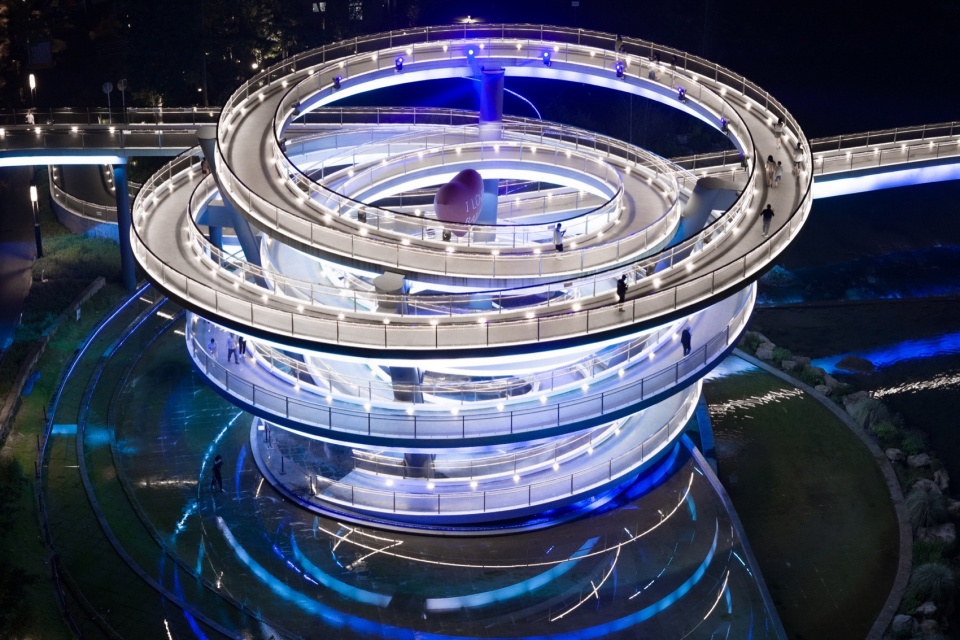

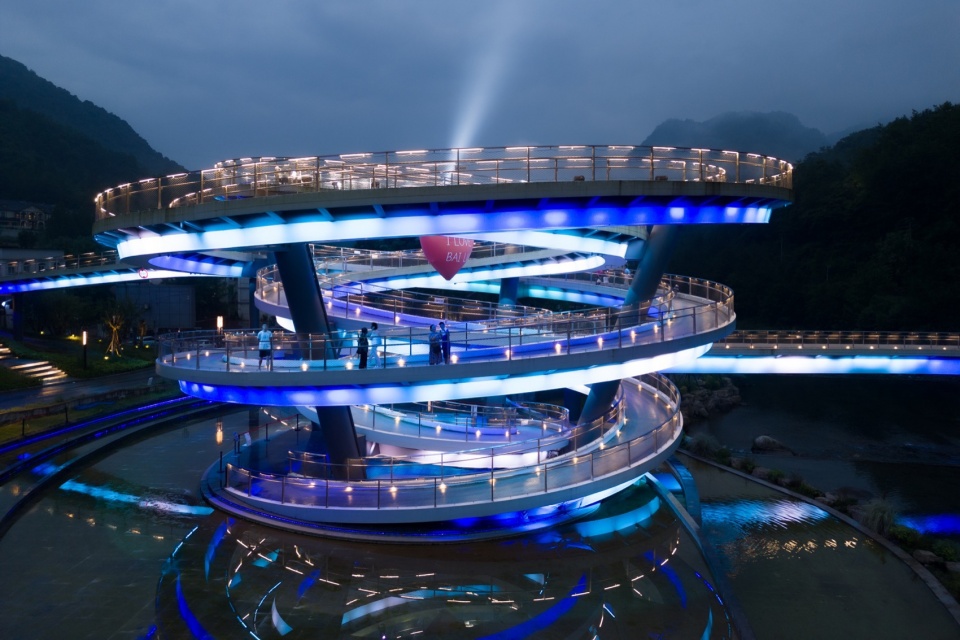

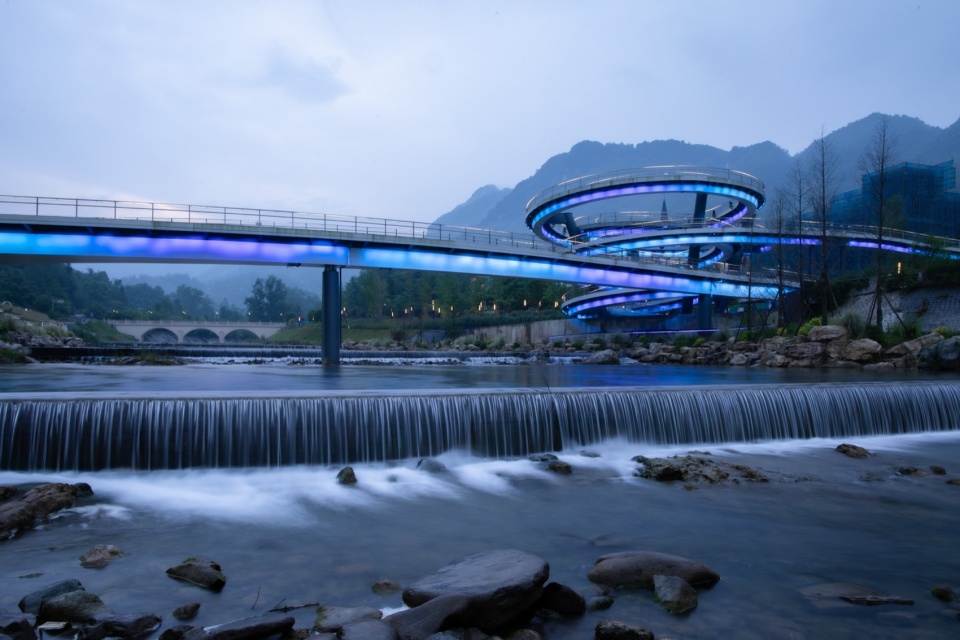

▼桥体夜景灯光效果

工程技术

白鹿镇的抗震设防烈度为8度，桥梁的抗震设计方法为B类。桥梁采用钢箱梁结构，平段桥梁最大纵坡为10％，桥梁宽度3.3~15.9米。其中，跨河段桥梁与河道基本正交，满足河道行洪标准为百年一遇；跨路段桥梁满足景区路净空大于5米。螺旋桥分为内外螺旋，内外螺旋在顶部连接，平曲线半径最小约为R=5米，最大约为R=15米。桥梁最大纵坡为16.5％，最小纵坡为1％，桥梁宽度3米。层间净空大于2.5米。桥面采用甲基丙烯酸抗滑薄层涂装。

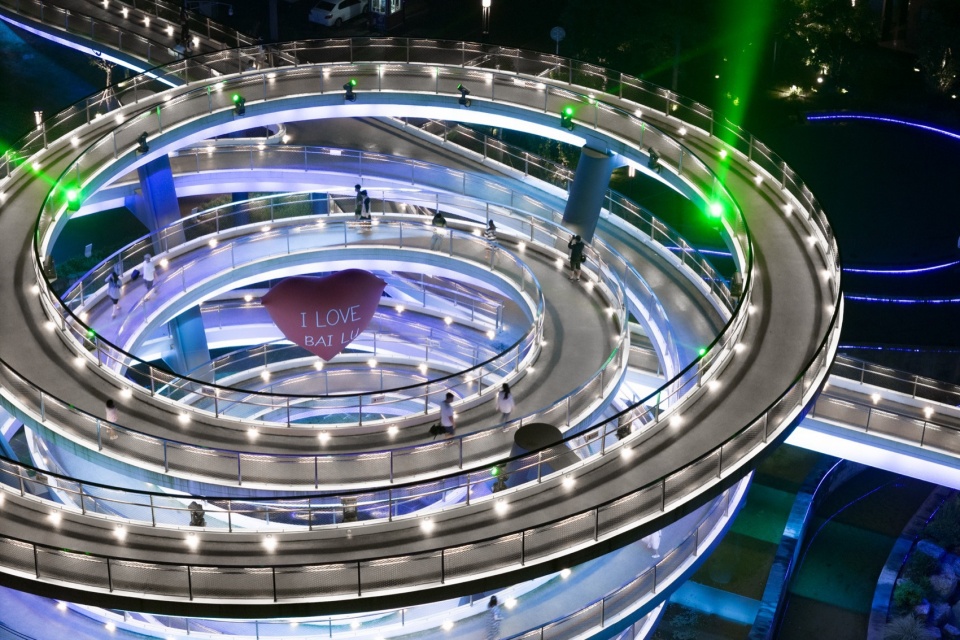

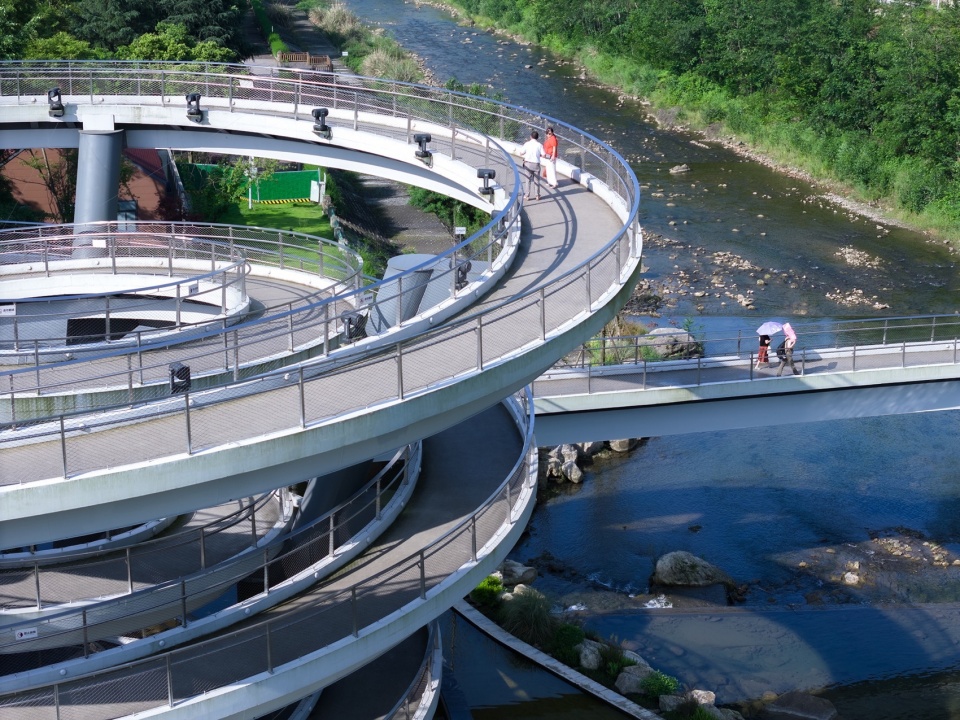

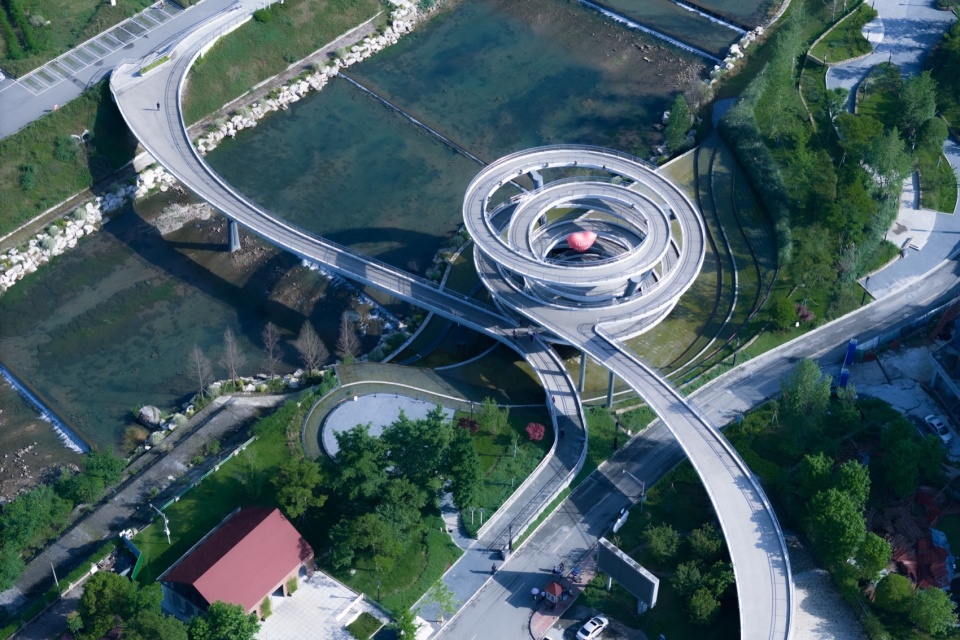

▼螺旋桥分为内外螺旋，内外螺旋在顶部连接
