新旧对话多元共生的建筑改造

项目位于江苏盱眙，基址西北侧为“千里长淮入湖口”的淮河盛景，东南侧为“人间仙境若蓬瀛”的第一山，山水相依的自然景观提供了清雅的画卷底色，而第一山历史街区与黄梅戏又添上了活泼的生活意趣。

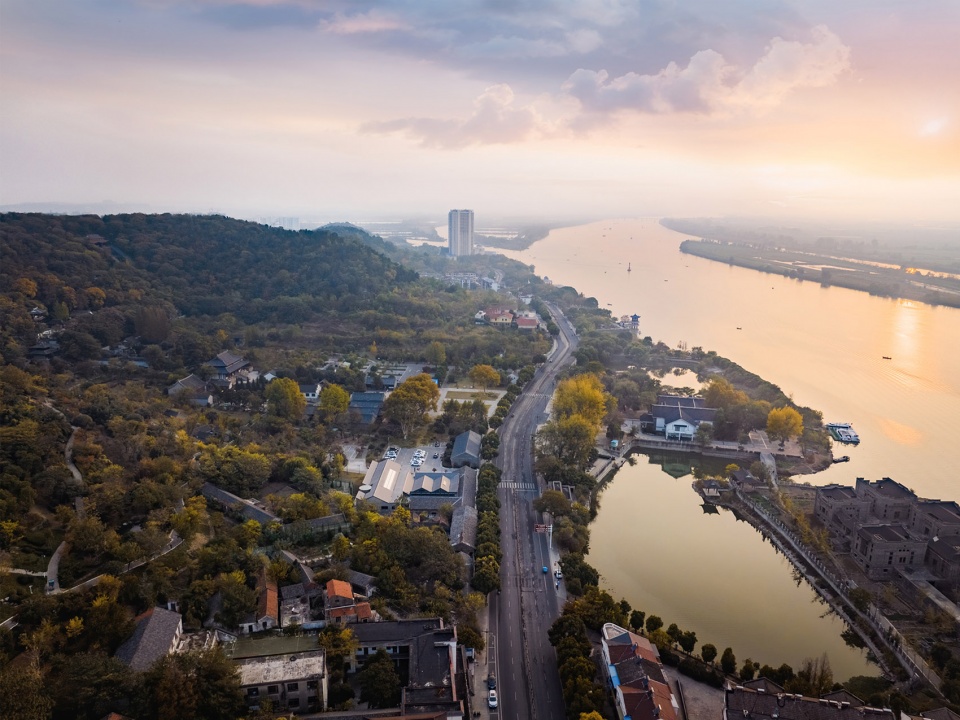

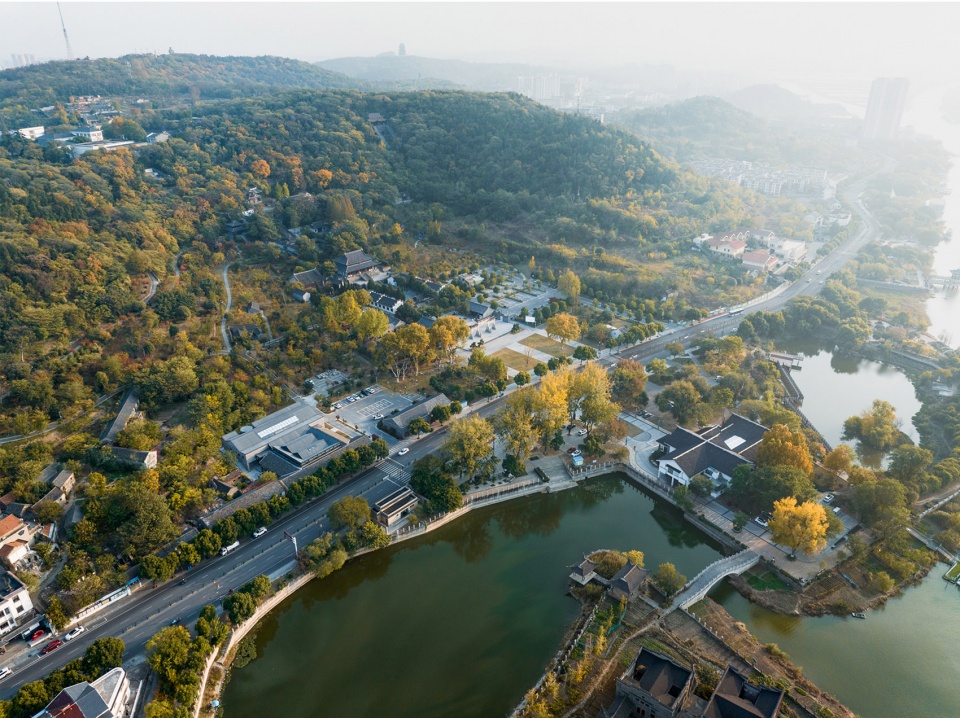

▼项目鸟瞰

场地内现存建筑为三合院，现状空置，后院有一废弃水塔。项目拟通过保留建筑与场地的改造利用，建设为当地黄梅戏的茶馆式小剧场，并兼具多功能使用可能。

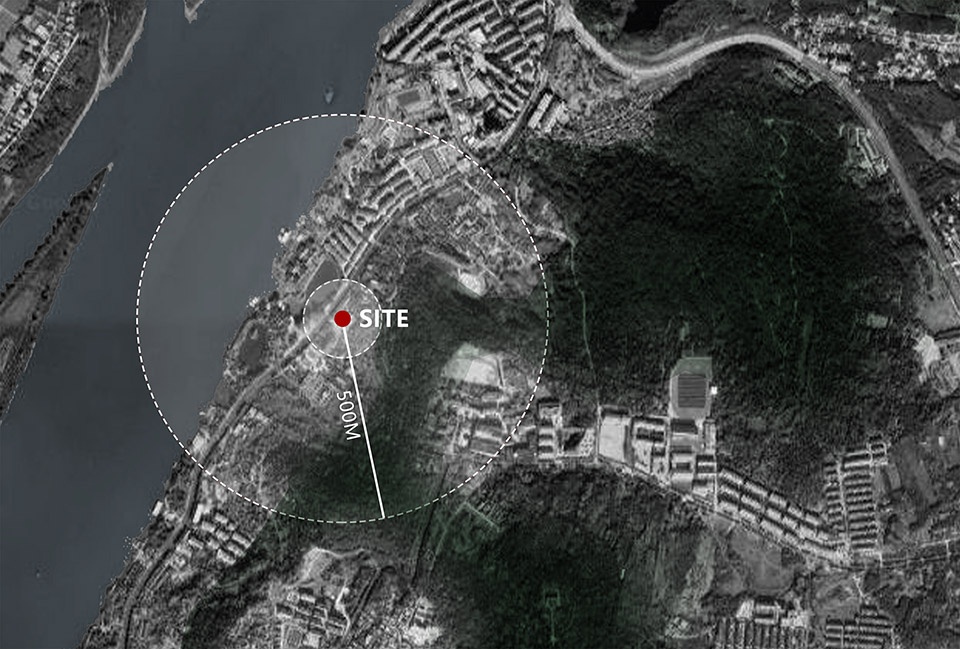

▼基地区位

黄梅戏为盱眙重要特色，饮茶看黄梅戏，在当地颇受欢迎。茶馆式小剧场的融合开放与黄梅戏的淳朴轻快一脉相承，以休闲的方式贴近民众生活，拉近戏曲与观众的距离。

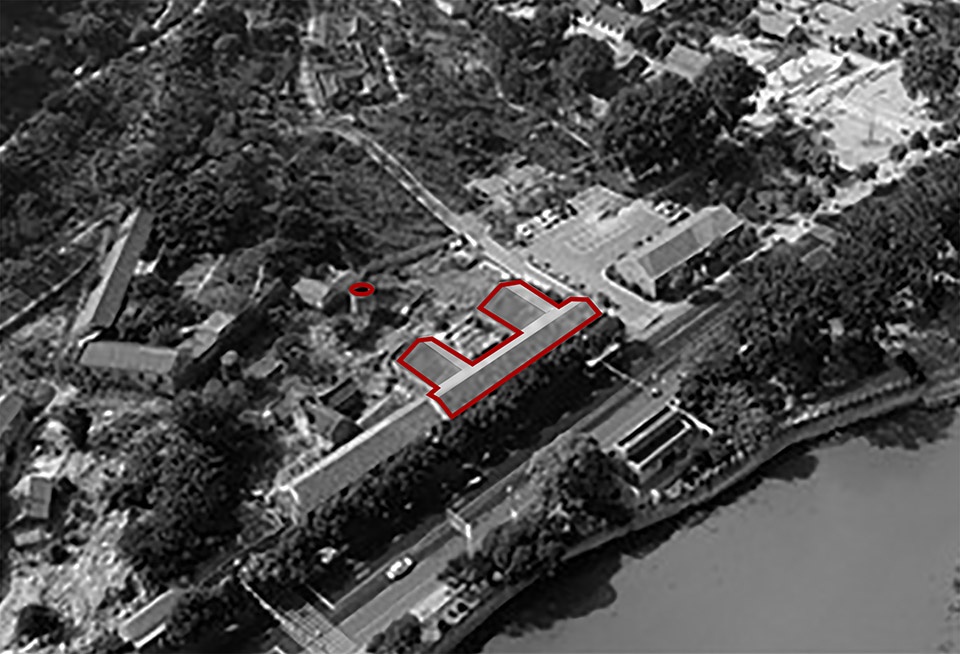

▼改造前鸟瞰

设计在充分满足小剧场功能的基础上，让建筑与山水景色以及街区肌理产生对话。保留部分和新建部分自然划分，并承担商业与演艺的不同功能，将“看山看水看风景”与“见人见物见生活”相系于这座由老建筑改造成的茶馆式小剧场。

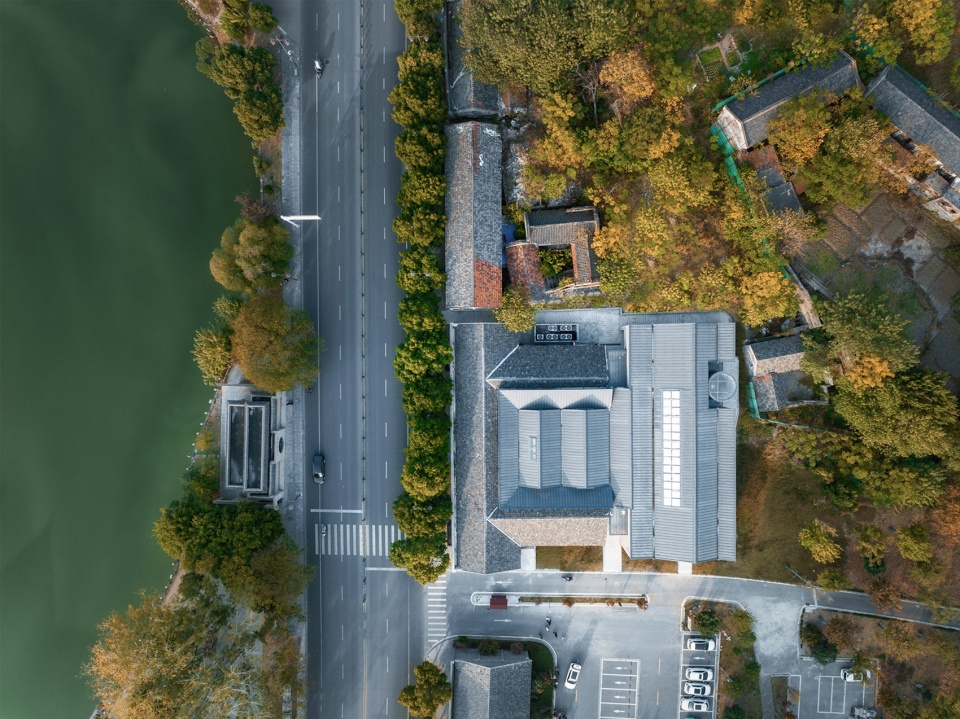

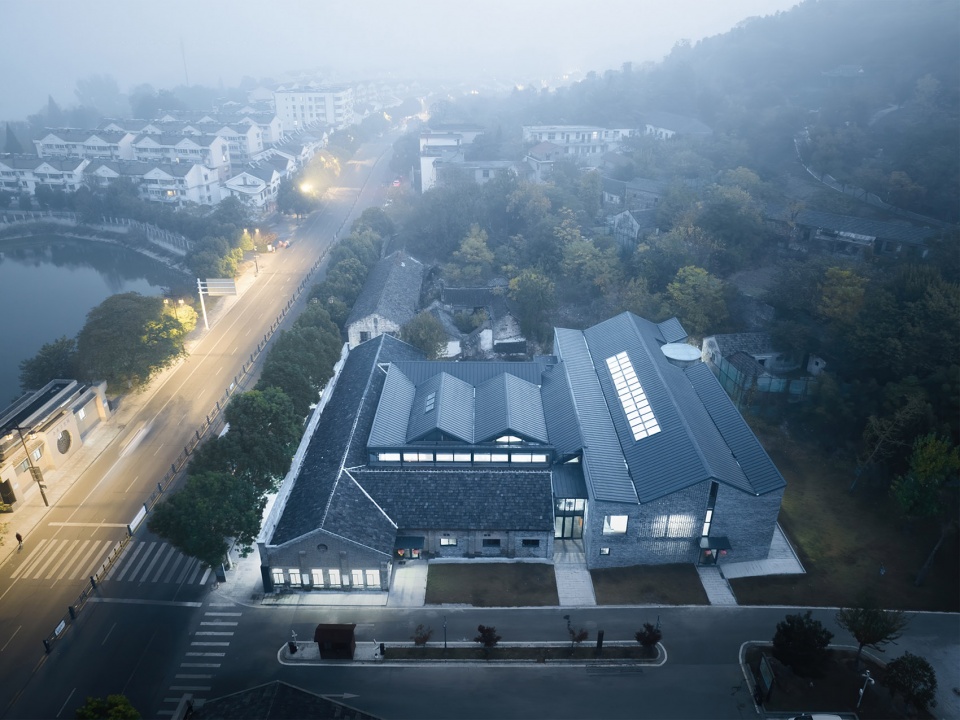

▼改造后鸟瞰

 1. 大空间的小，呼应山景自然

化解小剧场大空间的尺度感，用折叠起伏的屋顶融入周边连绵山景环境。建筑仿佛对远处的山体进行了完型，透出的朦胧灯光又叠加了层次。

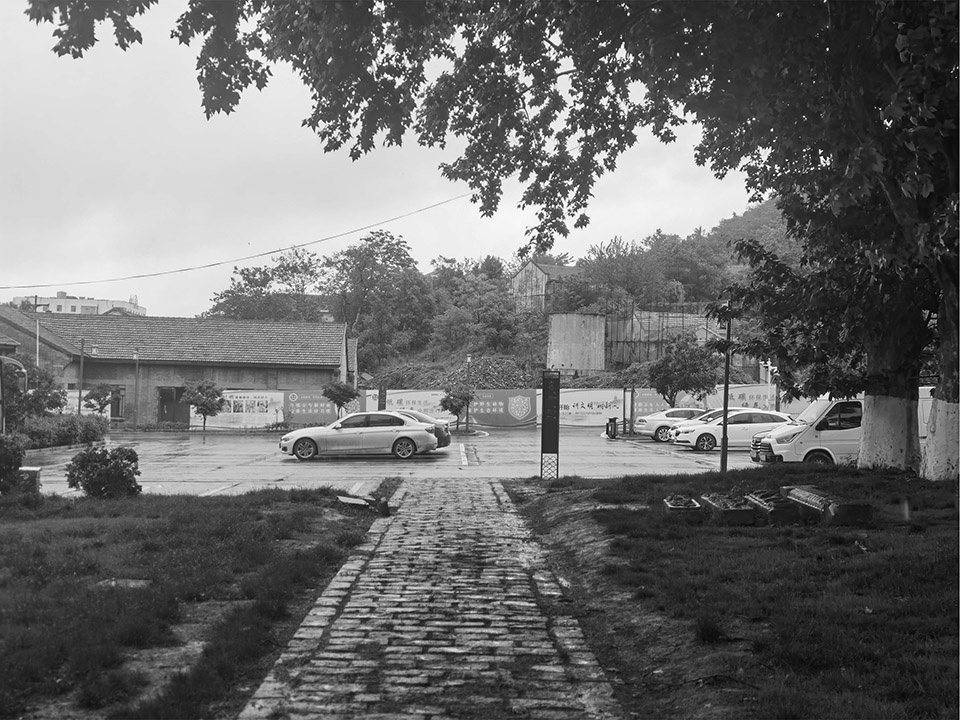

▼改造前看向基地

▼改造后鸟瞰

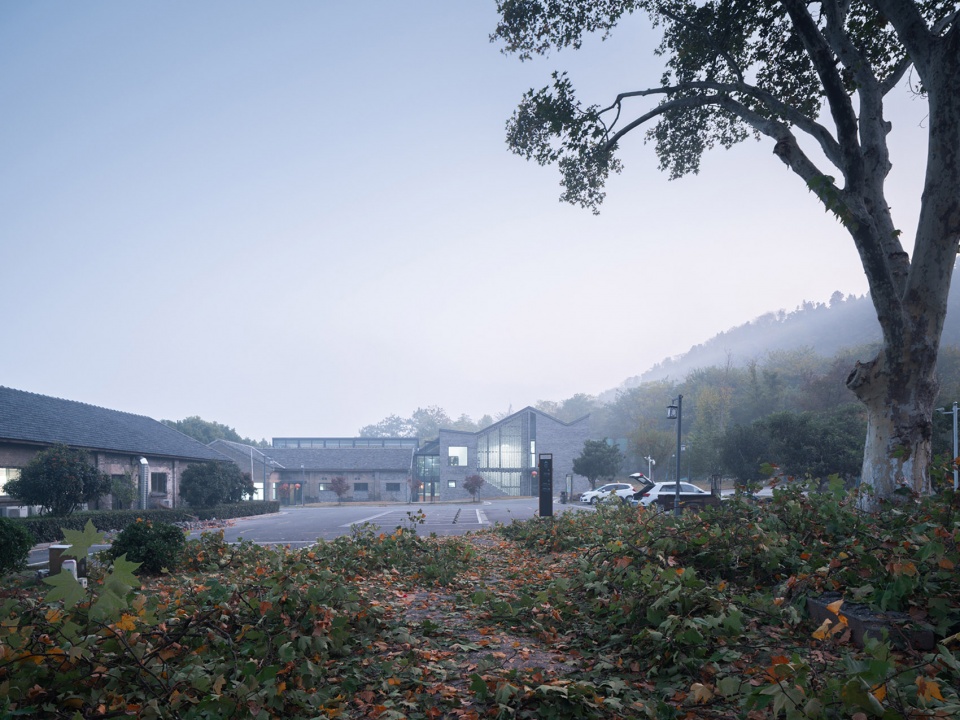

▼改造后看向建筑

 2. 新旧对话，空间多元共生

在保留建筑基础上进行适度改造和加建，并以原有场地庭院作为小剧场观众厅衔接新老建筑；观众厅局部抬高部分成为天窗，侧向采光可兼具大厅的多功能使用；新旧屋顶形式呼应、融为一体而特性分明。

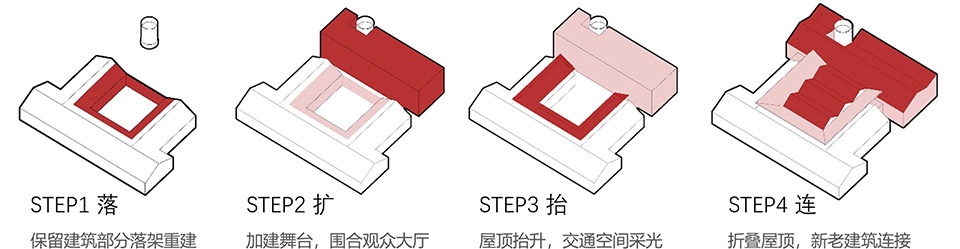

▼生成分析

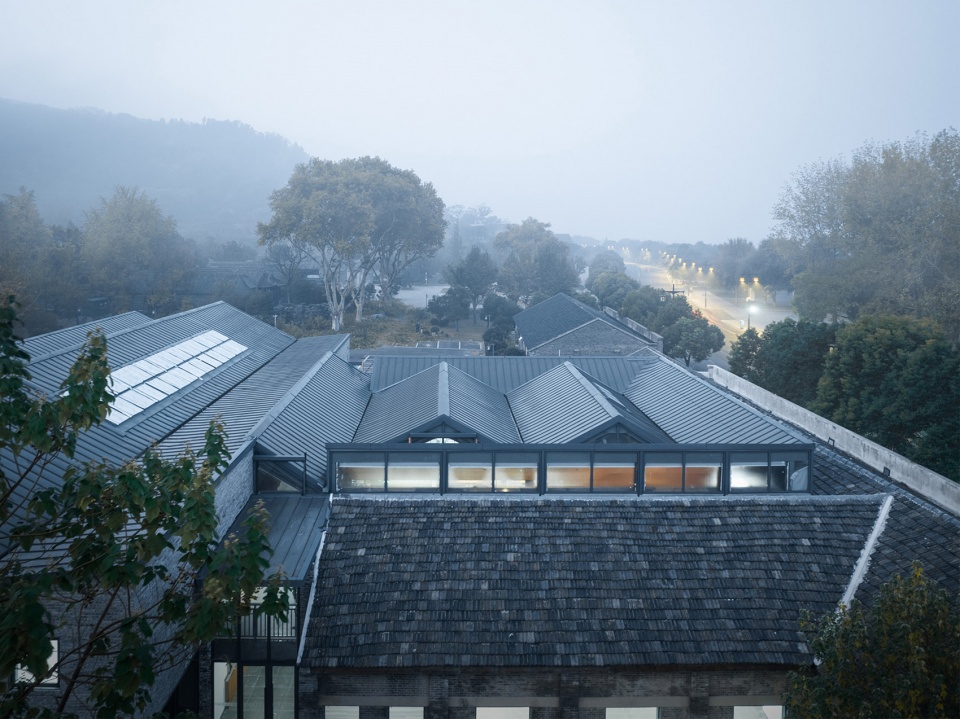

▼改造后半鸟瞰

▼改造后半鸟瞰

在空间与功能定位上，并不局限于常规剧场演绎，而是建设以当地的特色黄梅戏剧种为基础的小剧场，结合当地的雨山茶的品鉴，同时引入非遗传统文化展览与沙龙空间，形成“黄梅戏+”特色文化馆。

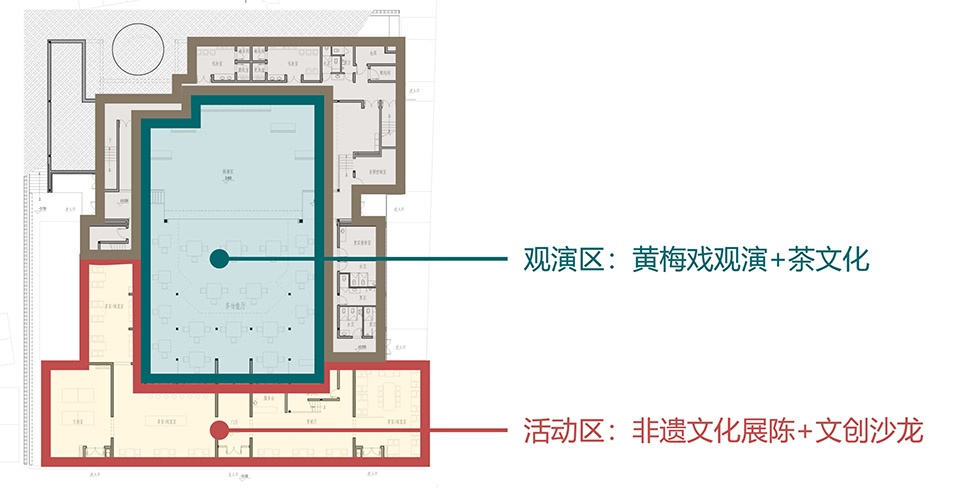

▼功能分析

保留原有建筑“间”的格局，墙体中部开洞，联通原本封闭的空间，形成共享的空间序列。

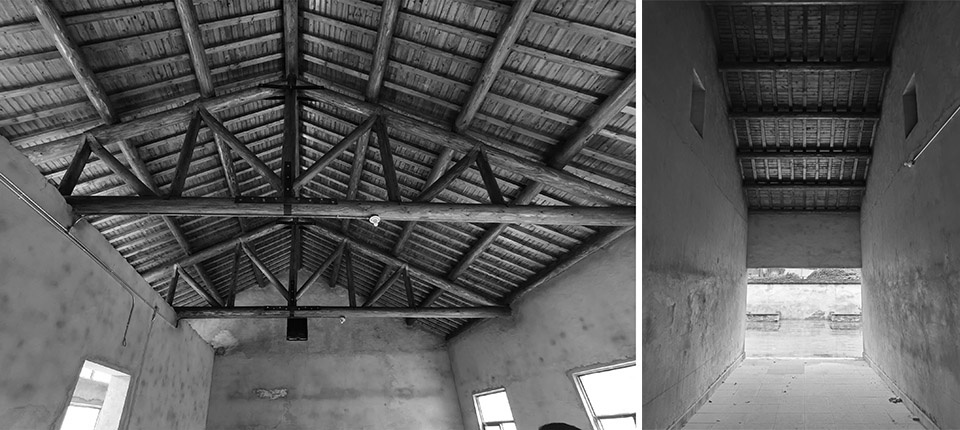

▼改造前

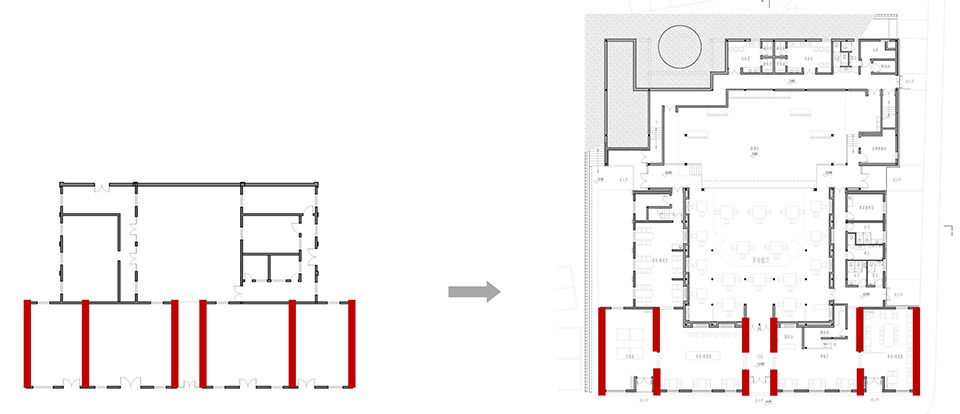

▼保留建筑墙体变化

▼改造后

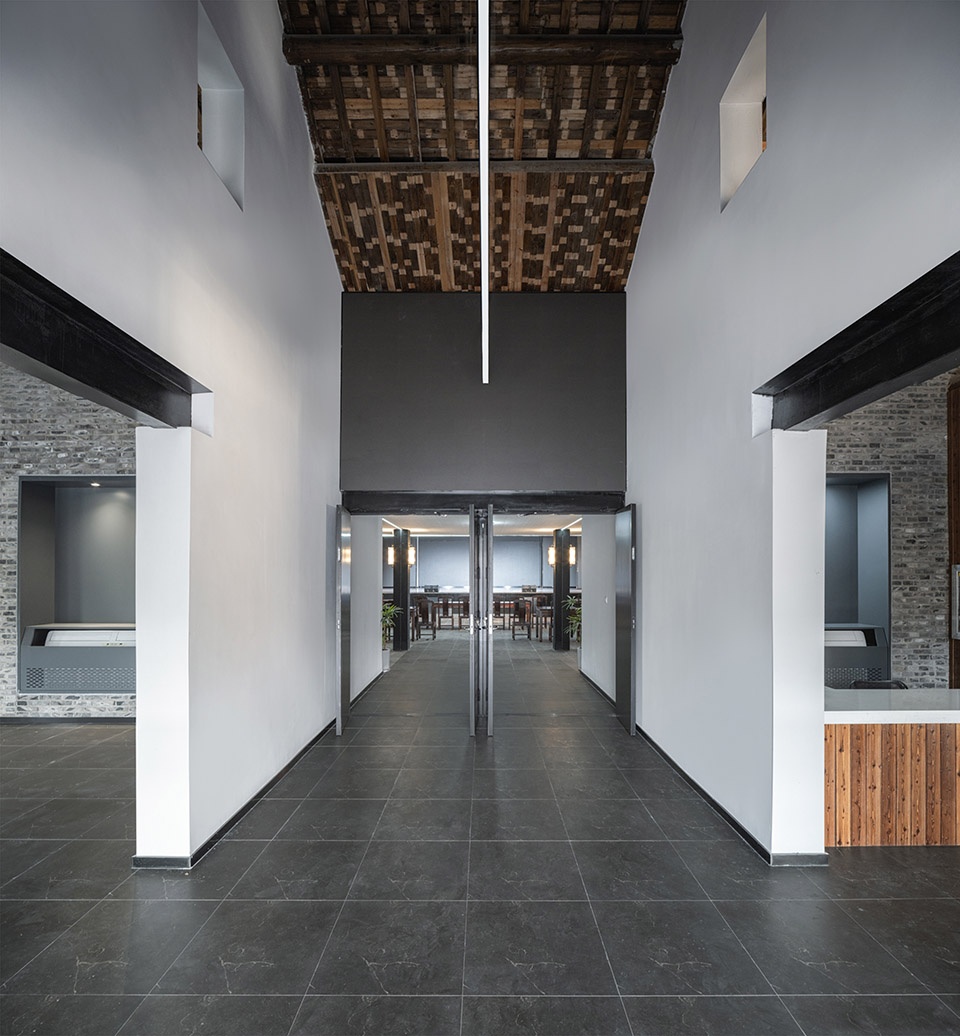

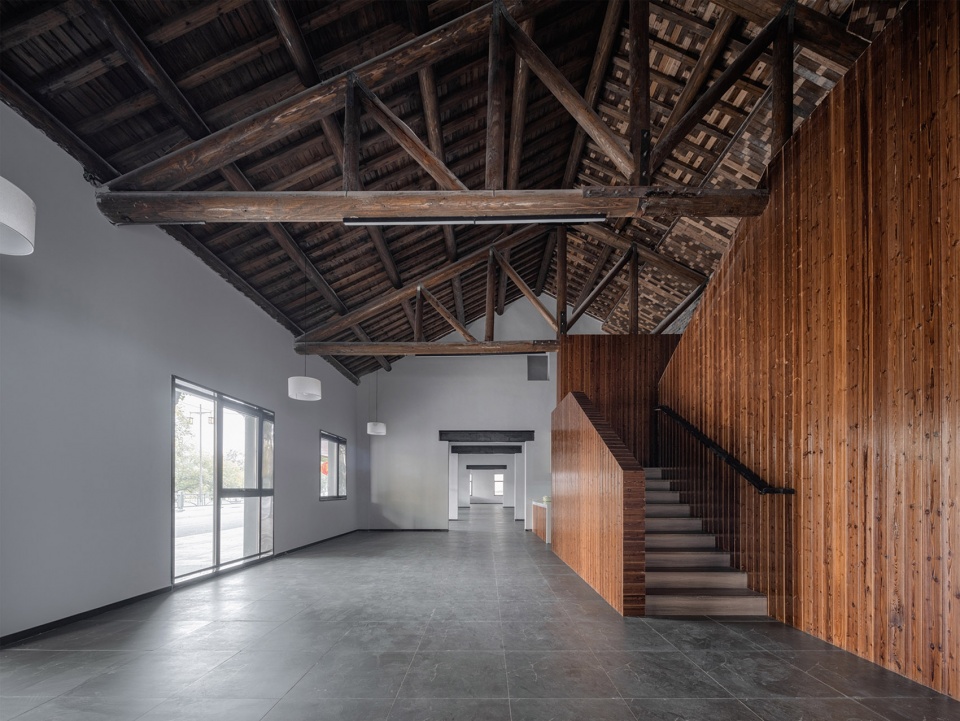

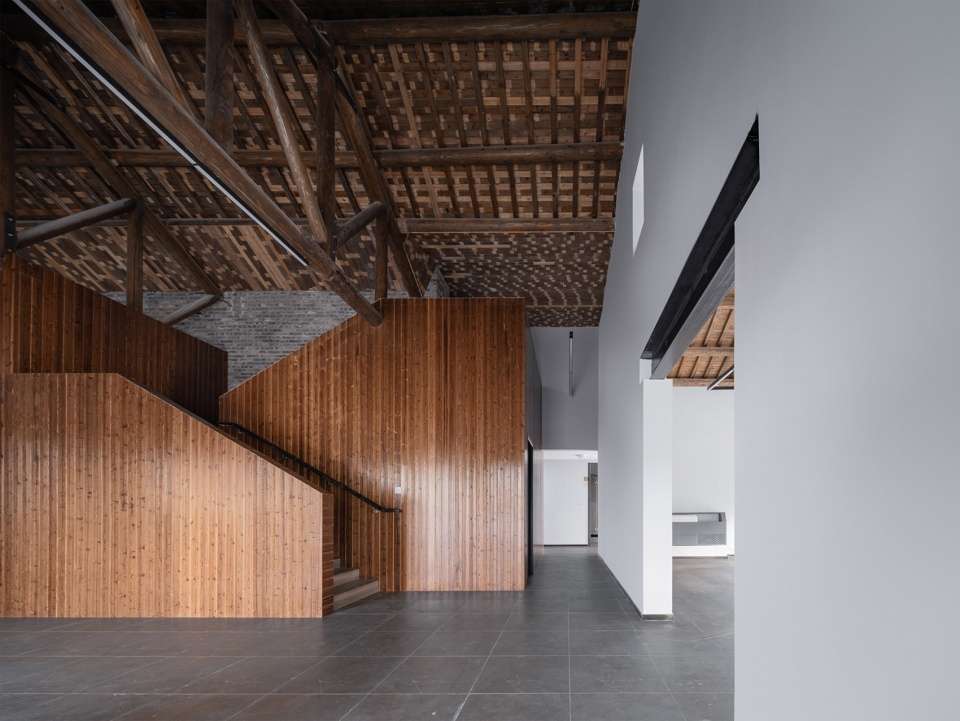

▼改造后服务大厅

保留原有建筑的入口空间格局，作为观演厅入口。暗示空间属性在改造中的延续。

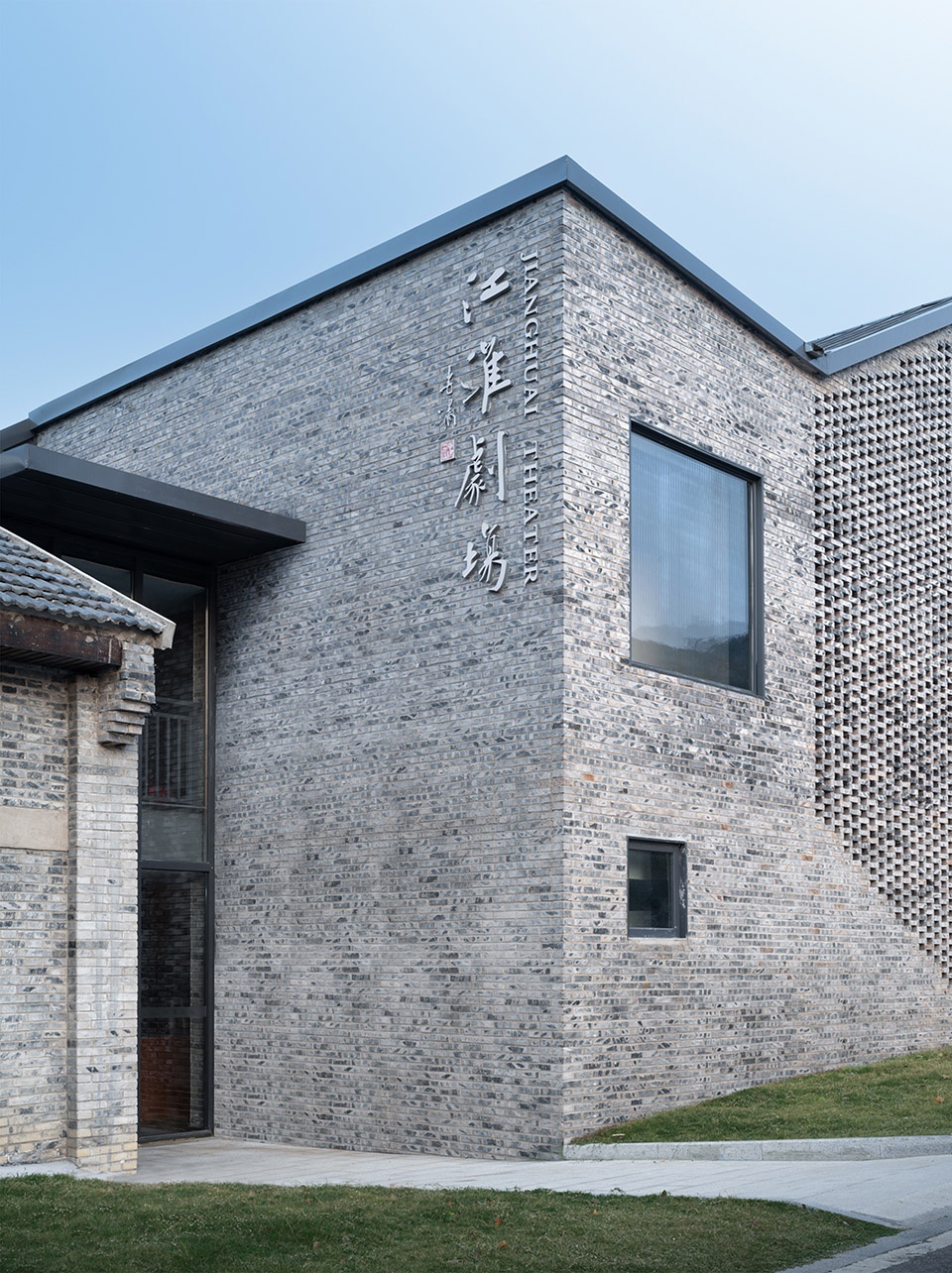

▼改造后主入口

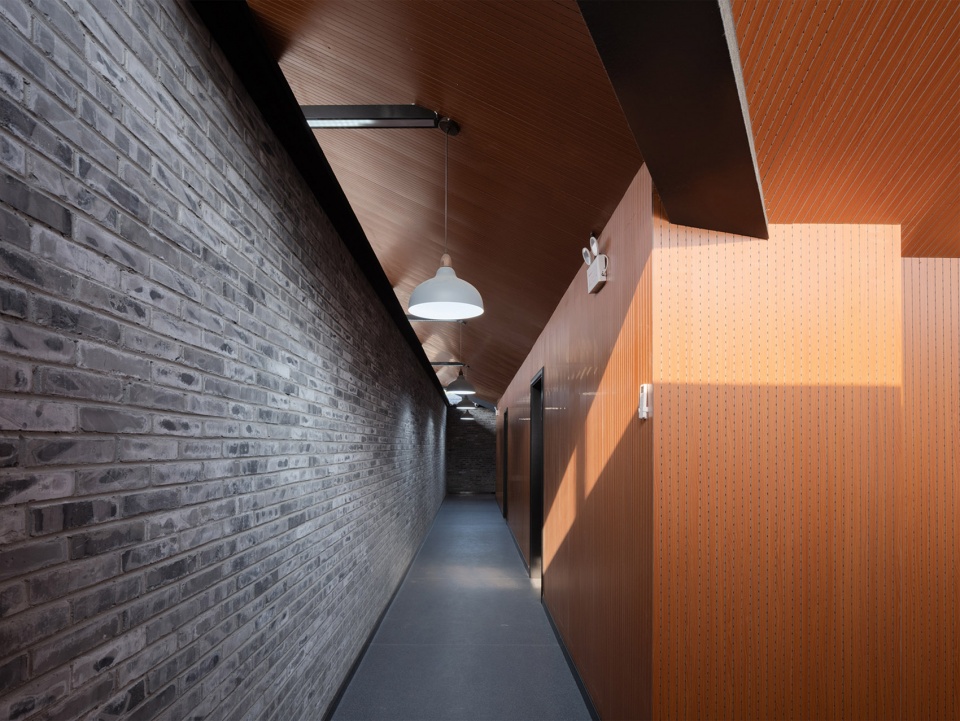

▼改造后二层廊道

将场地的中心庭院改造为小剧场观众厅，并利用钢结构在两侧撑起屋面，进行有效采光。通过视线分析确定一层大厅与二层楼座布置，满足不同的观演需求。木制与砖的肌理，让内部空间要素具有特殊感知体验。

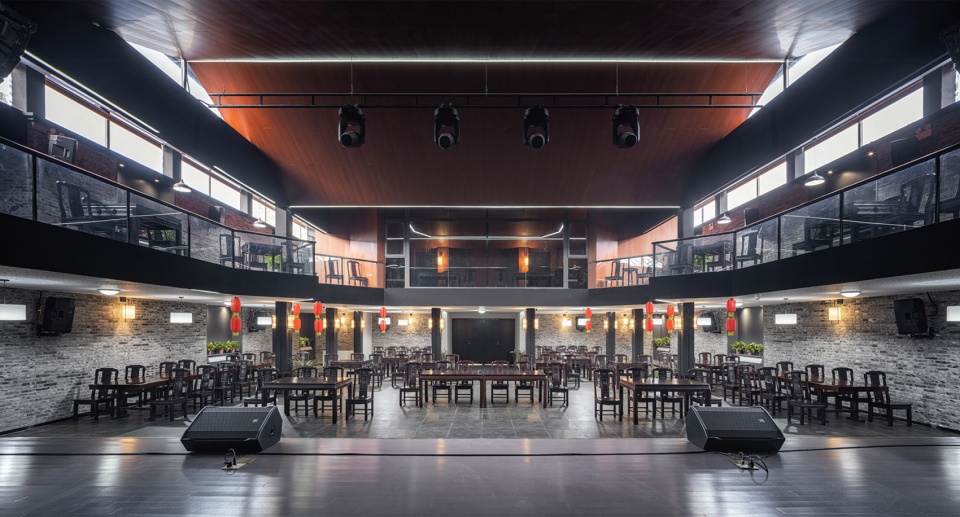

▼改造后观众大厅

3. 低碳建造，材料循环利用

遵循低碳建造的理念，设计尽可能保留原有建筑的材料。将建造中临时拆除的部分屋架、望板、老砖进行循环利用，保留原有材料在建筑使用中形成独特的纹路。设计植入U型墙体，第一，划分商业与剧场空间；第二，作为结构部分支撑屋顶；第三，整合暖通设备、水电管道集于设备墙的空腔内。在分割与清晰化空间属性的同时，集中设备于腔体内，服务内外两侧空间，加强了空间-结构-设备一体化的设计概念。

▼新老建筑交接入口

设备腔体作为划分空间和结构支撑的要素，强化与屋顶的衔接关系。在原有建筑坡屋顶与部分抬高的屋顶之间、新建双向屋顶交界处设置高窗，为室内引入光线。柱网与高窗的支承相结合，保持一致秩序。内侧屋顶的排水由变截面H型钢排至两侧落水管。

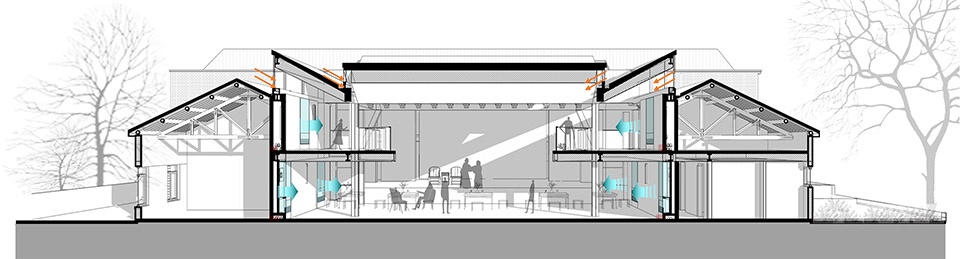

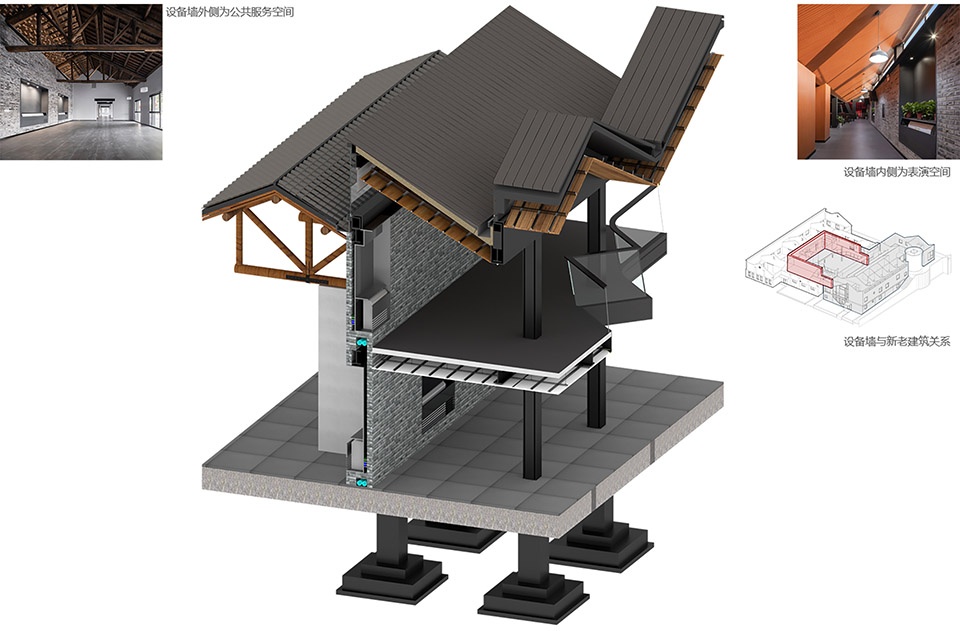

▼设备墙剖面示意

▼设备墙大样示意

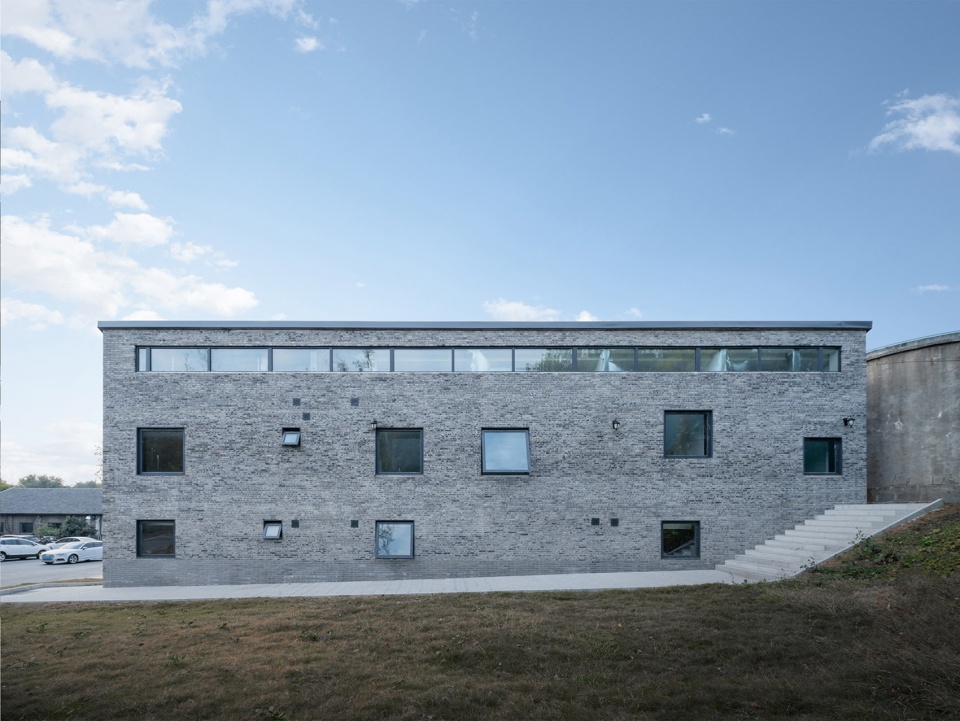

▼改造后临山立面

设备龛是设备腔体与室外接触的“窗口”，规律性的排布在墙体之中。设备龛底部装设一体式空调，上方和侧下方留出风口。设备龛顶部装设射灯，照射龛壁挂画。同时，设备腔体中留出的空隙与不同尺寸的管道相匹配，联合的设备龛设置可打开的检修口。

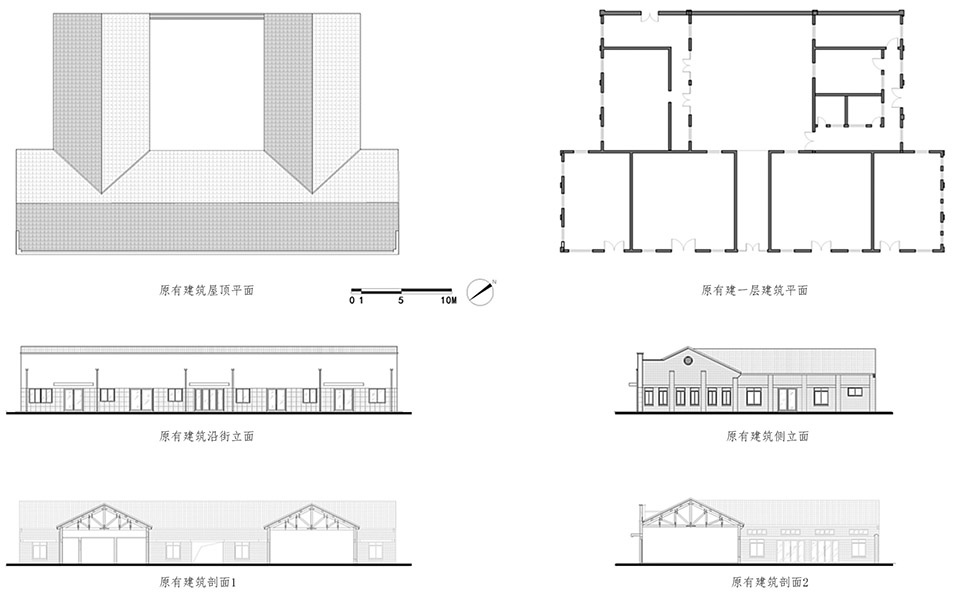

▼原有建筑技术图纸

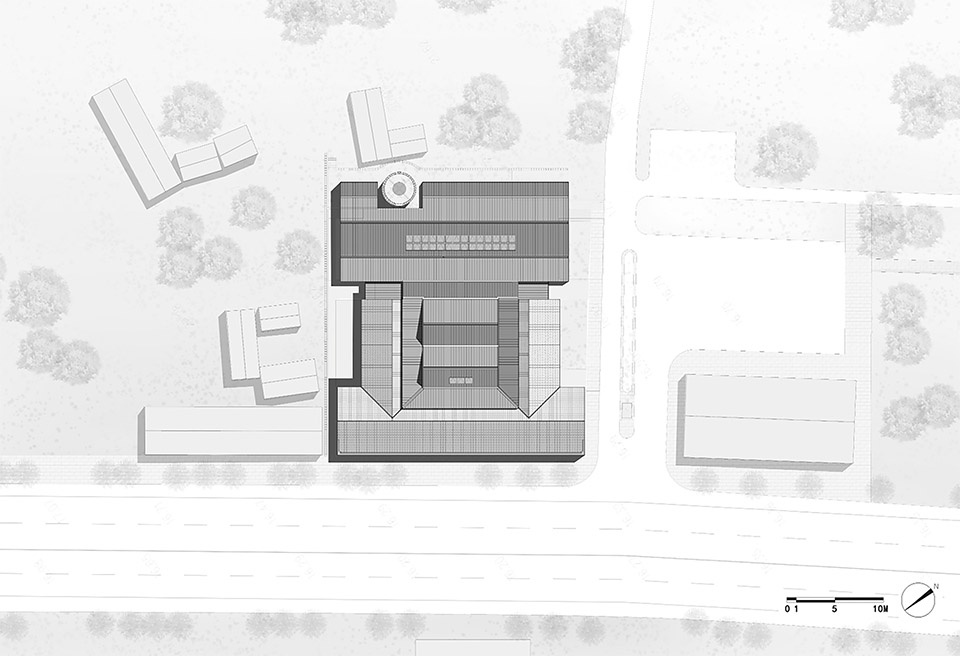

▼改造后总平面图
